Ganhe um esboço de pdf ou jpg

[saralb]

Olá a todos.
Eu queria saber se há uma possibilidade de obter um esboço importado de um arquivo pdf ou jpg.
por exemplo em topsolid 7 há a possibilidade de fazer um flange com uma imagem e, em seguida, reconhecer automaticamente o perfil projetando-o em um esboço.

graças a todos com antecedência



[gianni55]

com catia é possível importar uma imagem como fundo, dimensioná-la de acordo com as necessidades e desenhar os perfis.

para reconhecimento automático, é necessário que os gráficos sejam vetores e não pixels, então se você tem um tipo de design de vetor dxf ou dwg você pode importar e projetá-lo automaticamente no esboço.

Eu não sei topsolid, mas eu assumo que antes de projetar ele transforma tudo em vetores, é claro que a imagem inicial terá de ser contrastada e muito semelhante a um projeto... se você quiser tentar há programas de mouse de vitória livre que você pode usar para mudar de imagem para dxf, mas não espere milagres.

Acredito que o uso de perfis projetados para um cad faz sentido apenas para silhuetas artísticas que com modeladores sólidos como um gato têm pouco a compartilhar.

Olá.



[saralb]

Muito obrigado pela resposta.

quando você diz inserir uma imagem de fundo que você quer dizer usando rastreador de esboço?
e de qualquer maneira a projeção de um dxf ou dwg diretamente em um esboço como acontece? ?

Obrigado com antecedência da resposta



[gianni55]

Sim, para inserir a imagem de fundo que você pode usar rastreador de esboço, tudo é confortável o suficiente para trazer em escala o 2d (há vários tutoriais na net)

em vez de projetar um dwg ou um dxf apenas abri-los com catia, que os converte em um desenho, em seguida, selecione os perfis que você precisa em desenho e cópia, em seguida, em uma nova parte digite o esboço e pasta. .

muitas vezes este procedimento é usado para importar escritos a serem inseridos no modelo.

se você tem outras dúvidas perguntar.

Olá.



[Dum]

oi, se o arquivo não é particularmente grande você pode usar conversores de arquivos pdf online

uma vez convertido em dwg os passos corretamente com autocad e, em seguida, usar o procedimento que recomendou você gianni55.

Eu usá-los quando eu obter pdf de elementos para obter alguns detalhes e, em seguida, me fazer um conjunto para meus próprios fatos.

De vez em quando faço antes de esperar que as contas venham.
ou pelo menos utilizá-los para um estudo máximo.
:



[saralb]

Obrigado pelas respostas.
Eu já era capaz de converter um pdf para dwg, o problema é quando eu abro com catia. que me mostra a folha branca sem nenhum perfil. enquanto com autocad você pode ver o perfil. .

Posso ter uma abordagem errada. .

Obrigado.



[gianni55]

envia um dwg que não funciona, que faço testes



[saralb]

Olá, eu enviei um link de unidade, porque eu não posso enviá-lo através do gerenciamento de arquivos do fórum. neste ponto eu acredito que o arquivo pdf fica corrompido. .

Eu também anexado o pdf de origem.
http://drive.google.com/file/d/0b3yhrsgeykeqoxbwektoakoyvzq/view?usp=sharingObrigado com antecedência



[gianni55]

o pdf abre
dwg (que não está vazio desde que pesa 47 mb), abre mas retorna uma folha em branco com o link conversor on-line.
Vi que no site o conversor adverte que não suporta a vetorização, neste ponto eu não sei bem o que ele fez. .

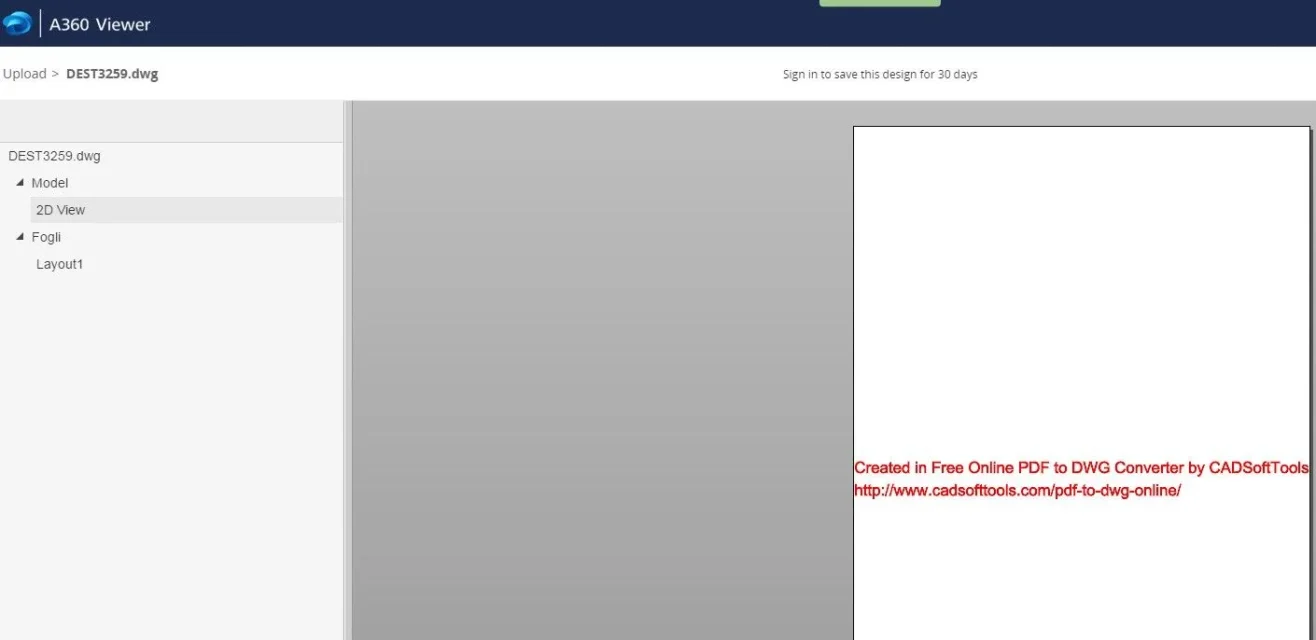

Eu não tenho autocad, então eu tentei um leitor on-line, mas retorna o mesmo resultado: folha branca, apenas link (veja anexo).

obviamente cria um dwg legível apenas por autocad e manco do visualizador on-line!.

Eu faria algumas provas:

1) verificar com autocad se o dwg é vetor.
2) resgate direto de autocad em um novo dwg e também dxf
3) Resgate direto novamente dwg e dxf não de todo o projeto, mas apenas de uma parte da seção da asa (para ver se é o tamanho que perturba).

Avisa-me.

Olá.



[saralb]

Olá.
O que descreveste é exactamente o que me acontece. Infelizmente, não tenho autocad.
Vou tentar como disseste com autocad.

Obrigado, entretanto.



[gianni55]

Olá.

Eu tentei converter pdf com aidecad, na versão de teste gratuito, e retorna um arquivo legível de catia.

Infelizmente o arquivo pdf não é afiado e tem secÃμes e perfis diferentes que se cruzam ou perfis muito próximos como no caso da espessura da asa.
Obviamente o conversor não faz milagres e na presença de vários perfis une aqueles que considera mais perto, assim também a bola se torna uma curva vetorializada.

o resultado é uma série de curvas confusas e interrompidas que você pode importar, mas que (de acordo comigo) servem pouco.

Você poderia extrair os perfis que você precisa, alisá-los e se juntar a eles, mas antes de fazer, você tem que escalar o esboço.

Eu acho que é melhor que você crie uma seção típica que segue um dos perfis, depois copiá-lo, cole-o e alterá-lo, adaptando-o cada vez na próxima seção.

Tens menos.

Se você me enviar uma mensagem privada com seu e-mail, eu lhe enviarei o arquivo convertido.

Olá.
