Importar DWG para Illustrator CS

[Shape]

não saber onde postar meu pedido eu tento aqui, talvez haja qlc que teve o mesmo problema.

Tenho de importar modelos bidimensionais de dwg para ilustrador... e aqui os ficheiros abrem dwg e cablam... o desenho é importado para ilustrador. Mas o problema surge quando eu tenho que escalar os objetos. Eu não entendo como importar vários dwg para ilustrador cada vez que ele escala o objeto de forma diferente. mo 10 cm são 1.16 mo 10 são 10 mo 10 são 0,2487

Existe alguma abordagem no ilustrador que depende de variáveis autocad? Não encontro a ligação entre as medidas que ele preocupa e as do desenho.

exemplo o texto que em autocad é alto 2 ilustrador importa 8 e aqui seria suficiente dizer dividir para 4, mas a geometria não tem o mesmo fator de escala.

Espero pelo conselho.



[Ilario]

quando importa ele tiu pede o fator de escala. e até agora nada estranho e eu acho que você sabe. o que talvez ele vá ver na importação são as unidades de medição do arquivo autocad.

2 perguntas:

1. dwg arquivos dentro autocad têm escadas especiais ou estão em 1:1?
2. As variáveis de medição e medição autocad são definidas para 0 ou 1? (em qualquer caso porque tudo está no lugar deve ser definido pelo menos igual, não me lembro com precisão, mas com 1 são o imperial e com 0 são as métricas ou vice-versa, um pouco como em 3dmax quando você tem que definir as medidas, são 2 os parâmetros das medidas que devem corresponder, caso contrário, quando você faz a mescla você recebe as escadas).



[Shape]

quando importa ele tiu pede o fator de escala. e até agora nada estranho e eu acho que você sabe. o que talvez ele vá ver na importação são as unidades de medição do arquivo autocad.

2 perguntas:

1. dwg arquivos dentro autocad têm escadas especiais ou estão em 1:1?
2. As variáveis de medição e medição autocad são definidas para 0 ou 1? (em qualquer caso porque tudo está no lugar deve ser definido pelo menos igual, não me lembro com precisão, mas com 1 são o imperial e com 0 são as métricas ou vice-versa, um pouco como em 3dmax quando você tem que definir as medidas, são 2 os parâmetros das medidas que devem corresponder, caso contrário, quando você faz a mescla você recebe as escadas).

ambas as variáveis são definidas para 1

e dwg sempre vem do mesmo arquivo modelo para que as configurações devem ser as mesmas.

ufff



[Ilario]

Você pode postar pelo menos dois para que você possa comparar?

Eu sempre montante a dwg no ilustrador, e uma vez que eu entendo as escalas do problema que eu não tinha mais problemas.



[Shape]

Você pode postar pelo menos dois para que você possa comparar?

Eu sempre montante a dwg no ilustrador, e uma vez que eu entendo as escalas do problema que eu não tinha mais problemas.

ok no exemplo dois arquivos dwg

no primeiro 100x100 há um quadrado de 100mm x 100mm as probabilidades estão em escala 1:1 (dimscale=1)

no segundo 5000x3000mm há um quadrado de 5000mm x 3000mm as probabilidades estão na escala 1:50 (dimscale=50)

e anexou os dois após a importação em ilustrador. no primeiro caso o quadrado é 100x100 no segundo em vez 3375.493 mm x 2025.296 mm

definir a variável dimscale para 1 também no segundo caso o resultado é 3425.31 mm x 2055.186 mm

Eu realmente não encontro uma conexão entre as várias condições....



[arri]

ok no exemplo dois arquivos dwg

...

Não os pode escalar como em autocad?



[PlannerRoad]

Não os pode escalar como em autocad?

Agora eu não instalei o ilustrador neste pc, mas do que eu me lembro também é possível dimensioná-los diretamente no ilustrador...



[Ilario]

Agora eu olho para ele, sim, é verdade, você pode subir no ilustrador, mas o fato é que você tem que importá-los em escala,... agora eu olho



[Shape]

Não os pode escalar como em autocad?

Agora eu não instalei o ilustrador neste pc, mas do que eu me lembro também é possível dimensioná-los diretamente no ilustrador...

você pode subir, mas o problema é que não é um valor constante e eu tenho que passar dwg para o gráfico que percebe o catálogo, se para cada artigo tem que escalar diferentemente entendido que a sopa sai.



[Ilario]

Eu só importei ambos, e isso me dá o erro de 1milímetro, então aqui vamos nós, importou-os.

em mudança -> preferências -> unidades e desempenho de visualização, as unidades de medição têm-nos em milímetros?

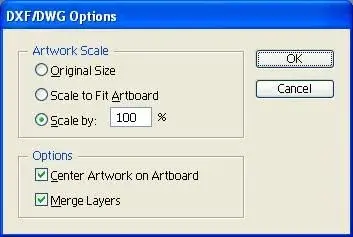

na janela de importação dwg, escala selecionada de: 100%, escala 1 unidade = 1 mm?

tentar controlar as configurações



[Shape]

general imperativos ilustrador em milímetros, quando o montante que eu impor 100%, mas eu não tenho a configuração 1 unidade = 1 milímetros. use cs não sabe se você tem uma versão mais alta



[Ilario]

Sim, eu tenho cs3, na verdade é diferente a tela de importação. Talvez tenham melhorado. .



[Shape]

Sim, eu tenho cs3, na verdade é diferente a tela de importação. Talvez tenham melhorado. .

Então o problema só pode ser ligado à varão do ilustrador?

rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr



[arri]

Então o problema só pode ser ligado à varão do ilustrador?

rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr

virar e girar, todos para gastar dinheiro em atualizações: fresco:



[Ilario]

Neste ponto eu acho que sim, de mim importou perfeitamente.



[carlo84]

Eu teria que importar um arquivo dwg para o qual eu fiz o render, só quando eu abri-lo no ilustrador eu vejo o projeto (cm se fosse wireframe) mas sem o render e, portanto, os materiais aplicados, você poderia me ajudar a entender como fazê-lo? Obrigado em antichop



[Shape]

Eu teria que importar um arquivo dwg para o qual eu fiz o render, só quando eu abri-lo no ilustrador eu vejo o projeto (cm se fosse wireframe) mas sem o render e, portanto, os materiais aplicados, você poderia me ajudar a entender como fazê-lo? Obrigado em antichop

bhè afirmam que ilustrador soma mapeamentos, luzes e materiais de um modelo autocad é realmente muito.

para fazer o que você diz que você deve executar o render em autocad, salvá-lo como arquivo de imagem e, em seguida, importá-lo.
