Inserindo elementos normalizados na montagem

[amanz]

Bom dia!
Eu sou um professor e, como autodidata já ensinando sobre catia, eu estou entrando nx10 no programa de estudo de nosso curso.
Agora, depois de ter baixado a biblioteca padrão fornecida por siemens, eu posso inserir os componentes (no exemplo um parafuso) e anexá-lo à outra parte.
depois de salvar os arquivos (montagem e parte) e fechá-los, o parafuso não é carregado na próxima abertura e a mensagem que você pode ver na imagem é exibida.
Podes dar-me uma ajuda?

Obrigado.



[ceschi1959]

a inserção de um 'normalizado' ocorre, neste caso, em duas etapas:
criação de arquivos (é como um arquivo de uma parte família)
salvar em um diretório que não é o trabalho um.
você tem que fazer uma das duas coisas:
salvar o normalizado no mesmo diretório onde há o axieme
ou
alterar as opções de carregamento do eixo (opções de carregamento do arquivo > Eu acredito, mas eu uso isso em inglês) definir como salvo '
nx oferece outras possibilidades, você tem que olhar para a ajuda em axiemi e opções de carga e muito mais.

Bom trabalho.

C



[amanz]

Muito obrigado cestas1959.

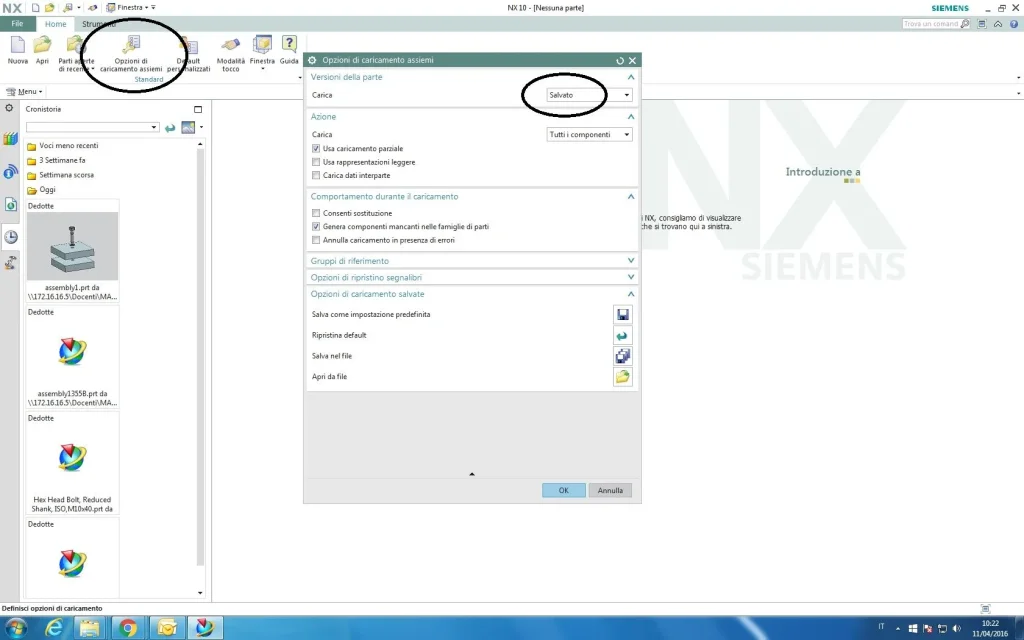

Eu definir as opções de carregamento de axiemi como da imagem, Eu também adicionei uma roseta ao conjunto e tudo parece funcionar.

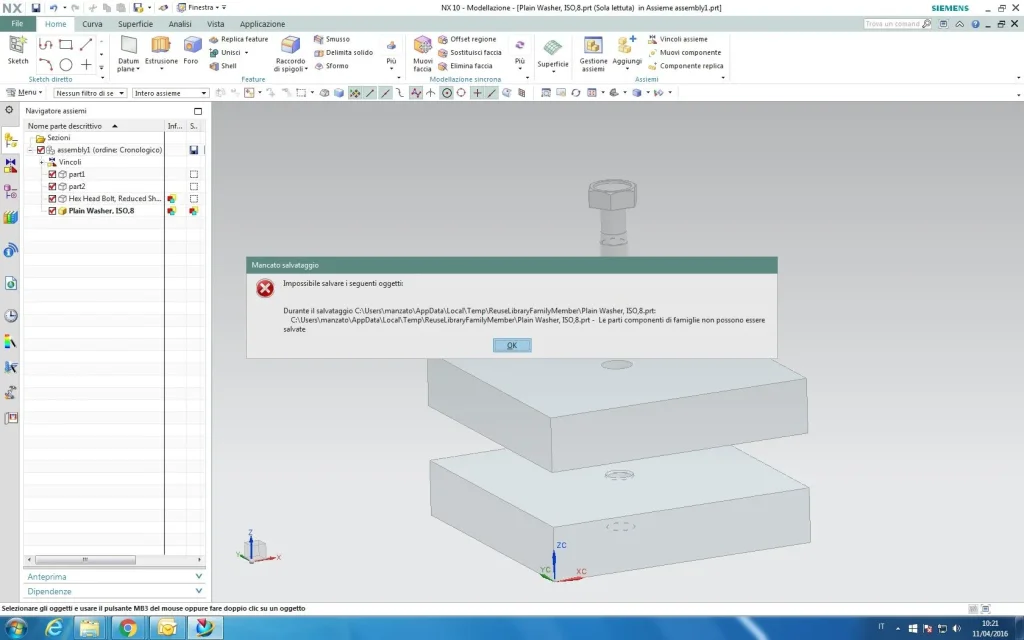

Ainda tenho dificuldade em salvar o normalizado como parte. contratando-o como parte do trabalho e fazendo uma "salve apenas parte do trabalho", eu recebo a seguinte mensagem. .
por exemplo, catia também economiza normalizado no mesmo diretório usando "gerenciamento de economia" e "diretório de proaga".

Obrigado de novo!



[ceschi1959]

Se eu vejo bem o normalizado já está salvo (o iconine é o da parte famílias) para que você não pode gerenciá-lo, para fazer algo bem você deve apontar centralmente todos os pcs para um único diretório e inseri-lo no caminho de pesquisa (olhe na ajuda deve ser algo ou conectado ao site de siemens https://community.plm.automation.siemens.com/ e procurar a personalização de cohon rob). Não é uma coisa simples.
Olá.



[amanz]

Está bem, obrigado outra vez. .
Vou procurar a solução mais funcional para os nossos alunos!!
Adeus.



[wall87]

Olá a todos.
Eu tomo este post na minha mão porque eu me encontro mais ou menos o mesmo problema; Eu tentei procurar no link marcado, mas infelizmente não funciona; Eu também tentei procurar a personalização de rob cohon mas eu não encontrar nada (talvez eu procure).
Eu tento explicar em resumo meu problema:
Eu criei uma pasta onde um pouco de cada vez estou inserindo componentes como parte família;
Eu faço o arquivo 3d da parte e depois eu gero o krx.
quando eu trabalho eu mantenho todos os arquivos criados dentro de uma única pasta (porque então para backup vamos queimar a pasta em um dvd); Então eu gere um conjunto onde eu criar as várias partes que eu preciso e também inserir minha parte família de componentes reutilizáveis.
neste ponto no entanto, tendo as configurações de abertura de arquivo da pasta a parte família não me abrir e aparecer para mim as várias mensagens de erro citadas pela op.
Agora eu gostaria de perguntar se há uma maneira de fazer nx entender que há componentes reutilizáveis dentro do axieme e mesmo se eu estou abrindo os arquivos da pasta que ele entende que ele deve procurar todos os arquivos na pasta de trabalho, mas mais reconhecer a parte família e ir procurar essas partes na pasta onde eu os criei?
Eu uso nx11.
Espero ter sido claro, se não pedir e tentar explicar-me melhor.

Obrigado antecipadamente àqueles que me querem ajudar.



[ceschi1959]

Olá, eu não entendi algumas coisas:
quando você gera prt de krx onde você salvá-lo?
quando você abre o axieme local com que opções de carga você abri-lo?
fazer backup simplesmente copiar a pasta? E só precisas dele no arquivo?
C.



[wall87]

Entretanto, graças à resposta
o genero krx na mesma pasta onde exceto as partes dos componentes reutilizáveis.
Quando eu abrir, eu vou ter certeza de que você procura todos os arquivos na pasta.
Sim, o backup que eu preciso para se curvar e você cobre praticamente a pasta no dvd.



[ceschi1959]

Acho que compreendo isto.
você tem diretórios onde os arquivos prt reutilizáveis e um diretório de trabalho são gerados.
para abrir todos os arquivos as estradas são duas: para usar as opções de carga 'como salvo' ou para explicitamente dar o 'de pastas de pesquisa' (ou seja, o trabalho um e o um onde há o normalizado). Tenha em mente que com o primeiro ('como salvo') se você mover um arquivo de uma pasta para outra não encontrá-lo. no 'de pastas de pesquisa' que você sabe, ou você deve saber, que se você colocar três pontos após o caminho que você também procura nas subpastas. exemplo, suponha que você tenha o projeto na pasta c:\client\progettoxyz e o parafuso m10 na pasta c:\normalized\hexagonal head convites
então seu 'de pastas de pesquisa' será:

c:\client\progettoxyz\
c:\normalized\.. .

nx vai olhar na primeira pasta e em todas as subpastas de normalizado.

que eu sei que não há nenhuma maneira de desconectar os arquivos gerados com o krx se não renomeá-los um por um.

Diz-me se te ajudei. Caso contrário, ainda me pede para tentar encontrar outras estradas.

Olá.



[wall87]

Sim, tens razão.
você também poderia fazer o que você diz, o único problema é que eu muitas vezes mudar de design e cada vez que eu deveria mudar as configurações de abertura; eu esperava em uma solução onde eu impunha tudo de uma vez e depois deixá-lo assim, mas eu acho que vou ter que adaptar-se.
em mensagens anteriores você citou uma personalização de rob cohon, posso perguntar-lhe o que é?



[ceschi1959]

Sim, tens razão.
você também poderia fazer o que você diz, o único problema é que eu muitas vezes mudar de design e cada vez que eu deveria mudar as configurações de abertura; eu esperava em uma solução onde eu impunha tudo de uma vez e depois deixá-lo assim, mas eu acho que vou ter que adaptar-se.

opções de carga podem ser salvas e lembradas. e quando você abre nx você os chama de volta.

em mensagens anteriores você citou uma personalização de rob cohon, posso perguntar-lhe o que é?

Esta é uma personalização oficial que ajuda você a configurar o padrão do cliente nx, e não apenas centralmente. O discurso é um pouco longo. Estas personalizações estão aqui: https://community.sw.siemens.com/s/topic/0to4o000miiwwas/nx-customization-and-programmingNão vais encontrar esse nx11 porque é demasiado velho.
se eu puder pagar: nx você usá-lo como este ou você é personalizado com modelos de preferências e via; Você usá-lo para sua empresa ou você é um terceiro?
Olá.



[wall87]

Eu uso-o com tamplates personalizados, mesmo que eu ainda esteja trabalhando nele, e eu uso-o para a empresa em que estou.
