Linhas de construção grossas e faixas de seção

[Dott.Rise]

Olá a todos os rapazes,
Estou tentando com um projeto de ano sobre trabalhos sólidos (antes de usar um cad3d) mas estou tendo pouco problema usando sw14. Procurei, mas não encontrei nada a ver com o meu caso.
Em particular, o que não consigo lidar é a espessura das linhas quando faço uma mesa.
Vou explicar melhor. de acordo com a lei o traço de uma seção em pisos paralelos deve ser grosso "às bordas" (de acordo com a seta) e durante as mudanças do plano e Thin noutro lugar. O que eu fiz é algo assim:
No entanto, gostaria de enfatizar mais a diferença entre uma linha e a outra (talvez diminuindo o ponto). assim como esta imagem encontrada no fórum:

Como posso fazer isso? Tentei jogar com as configurações, mas nada para fazer.

outra coisa... linhas de construção (da lei tirada do ponto fino) são dadas a mim por sw como um trait-treat apesar de eu ir mudar o tipo de linha das propriedades. Há uma maneira de os mudar neste caso?

em ambos os casos o caminho que eu faço é:
opções->propriedade da linha-> estilo-> e mudar as linhas como sugerido. No entanto:
1) Não posso fazer um começo grosso da linha e uma continuação fina (útil na faixa da seção);
2) Apesar de mudar a linha "centro" não parece implementar mudanças nas linhas de construção.

Espero ter sido claro:
Obrigado com antecedência



[Notofante]

na barra de ferramentas display-> linha de formato encontrar todos os comandos para gerenciar o estilo de entidades individuais.
você também pode atribuir entidades a níveis específicos (como camadas autocad) cada uma das quais pode ter diferentes cores, linha, espessura.
os níveis encontrados na barra de ferramentas display->níveis



[MassiVonWeizen]

começamos com o fácil:
-Na segunda figura a linha da seção decomposta não é definida pelas opções do documento. para alterá-lo você tem que clicar com o botão direito da linha (não o esboço, mas o que você indicou) e alterar a borda de voz
-na linha que você vê na seção escalonada a única solução é selecioná-lo com o botão direito e escolher esconder

para o resto:
- As linhas de seção são gerenciadas em opções de documentos>viste>section
-idem para tipo de linha



[Dott.Rise]

na barra de ferramentas display-> linha de formato encontrar todos os comandos para gerenciar o estilo de entidades individuais.
você também pode atribuir entidades a níveis específicos (como camadas autocad) cada uma das quais pode ter diferentes cores, linha, espessura.
os níveis encontrados na barra de ferramentas display->níveis

perfeito com isso resolvi as linhas de construção: Eu posso definir a seção ponto! Obrigado! - Sim.

começamos com o fácil:
-Na segunda figura a linha da seção decomposta não é definida pelas opções do documento. para alterá-lo você tem que clicar com o botão direito da linha (não o esboço, mas o que você indicou) e alterar a borda de voz
-na linha que você vê na seção escalonada a única solução é selecioná-lo com o botão direito e escolher esconder

para o resto:
- As linhas de seção são gerenciadas em opções de documentos>viste>section
-idem para tipo de linha

Vou ser explicado mal e não tenho prestado atenção para destacar meu problema;

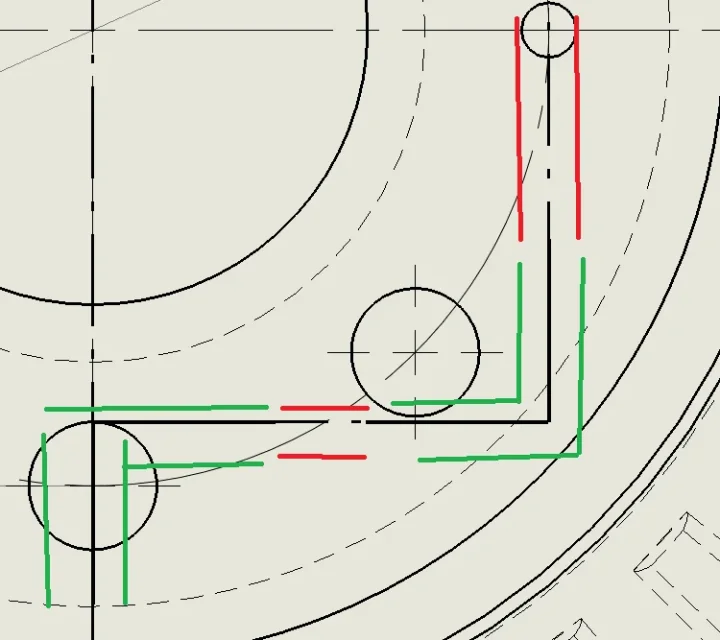

nesta imagem aqui eu posso ver claramente as duas espessuras o fino (vermelho) e o grosso (verde):
na minha a diferença de espessuras na faixa de seção não é tão distinguível.
Existe uma maneira de enfatizar esta diferença? Talvez até mais afinar o traço de ponto! também porque entrar na propriedade do documento, visualizações, seções, eu não posso obter o resultado que eu quero



[Notofante]

a espessura da linha que você pode alterá-la com os métodos descritos acima, mas tanto quanto eu sei a espessura das extremidades decide o sistema e você não pode fazer nada; Se eu estiver errado e alguém sabe como fazer eu vou ficar feliz em aprender algo novo.



[MassiVonWeizen]

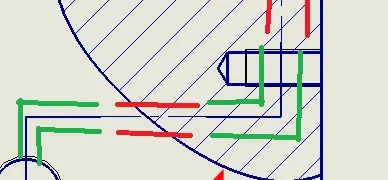

Pus uma parte e pensei que a segunda foto era o teu ficheiro.
mas tenha cuidado com o que você indica na primeira imagem (a vista com o orifício dissecado) a diferença de espessura é apenas na mudança de trajetória, ou seja, no ângulo em 90°.
em seu arquivo você vê menos porque você definiu uma espessura de linha grossa, diminuir a espessura que deve ser menor do que a linha de geometria à vista (um 0.18 é suficiente) e você verá melhor a diferença



[Dott.Rise]

Ok, o fato de que você não pode decidir a espessura à vontade eu me arrependo, considerando que eu passei os últimos dois dias descobrindo como mudar a pista!
Eu defini uma espessura de 0,25 que me garante os desvios dos planos de seção 90° com uma espessura muito semelhante ao 0.35 das bordas à vista e a seção do ponto definitivamente mais "luz" do que antes.
Não consegui reduzir a faixa a uma espessura de 0,18: a legislação me impede de fazer vestígios das mudanças no plano de seção com espessura fina.
problema (quase) resolvido.
Muito obrigado, pessoal!
