Linhas de nivelamento de precisão para superfícies curvas

Luca86

Guest
oi caras pedir desculpa se eu criar novas discussões sobre discussões....
Espero que também estejam confortáveis com os outros. .
Queria saber isto:
em autocad há um comando que não me lembro. .
exemplo Eu crio um quadro em forma de arco com um polilinea, eu faço o deslocamento e fechá-lo... então extrudado e eu crio o quadro em 3d..
só que o arco é serrado para mim. Eu acho que há um comando isolina ou similar para fazer a curva vir mais real, longilinea. .
Podes ajudar-me porque o efeito que uma vez tomado no estúdio 3D é obsceno. .
Muito obrigado.

isolines (variável do sistema)

tipo: todo
salvo em: design
valor inicial: 4


especifica o número de linhas de fronteira para a superfície do objeto. valores inteiros válidos são entre 0 e 2047.

exatamente o comando que eu estava procurando. .
que valoriza o conselho para um bom resultado?
Claro que quanto maior o valor será.. mas o arquivo certo pesa abaixo? ?

modificação feita (em autocad) com isolinas aumentou até 64, mas uma vez inserido em 3d estudo o problema persiste. .
então com subobjeto de borda ativa selecione as linhas desejadas e com o comando chamfer "arrotondo" meu arco. .
em wireframe perfeito, mas durante a renderização o problema persiste. .
O que se passa?

modificação feita (em autocad) com isolinas aumentou até 64, mas uma vez inserido em 3d estudo o problema persiste. .
então com subobjeto de borda ativa selecione as linhas desejadas e com o comando chamfer "arrotondo" meu arco. .
em wireframe perfeito, mas durante a renderização o problema persiste. .
O que se passa?
das opções de ferramentas de menu exibem precisão de arcos e círculos (valor crescente) resolvemos assim para outro usuário que teve o mesmo problema.

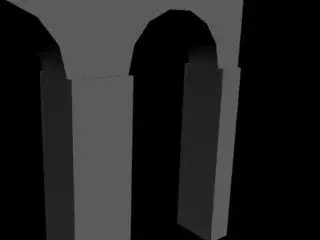

Modifiquei na precisão autocad a primeira é a 1000, a segunda imagem é a 5000, mas uma vez importada em 3dmax como você vê o resultado é idêntico. .

para fazer o ignorante eu coloquei o viewris de comando para o máximo, mas importado em 3dmax o problema é sempre o mesmo. .
Onde estou errado?

olhando ao redor eu encontrei estas dicas, ver se eles podem fazer ao seu caso:


opções de importação:
selecionar autosmooth: liso-ângulo:0.1
curvas etapas: 100.
desvio de superfície para sólidos 3D: 0,001.


autocad os objetos o mais próximo possível à origem (antes de importar).


definir em autocad o valor máximo de facetas (10)

olhando ao redor eu encontrei estas dicas, ver se eles podem fazer ao seu caso:


opções de importação:
selecionar autosmooth: liso-ângulo:0.1
curvas etapas: 100.
desvio de superfície para sólidos 3D: 0,001.


autocad os objetos o mais próximo possível à origem (antes de importar).


definir em autocad o valor máximo de facetas (10)
Trabalho em centímetros para mudar os dados que me deu? ?
