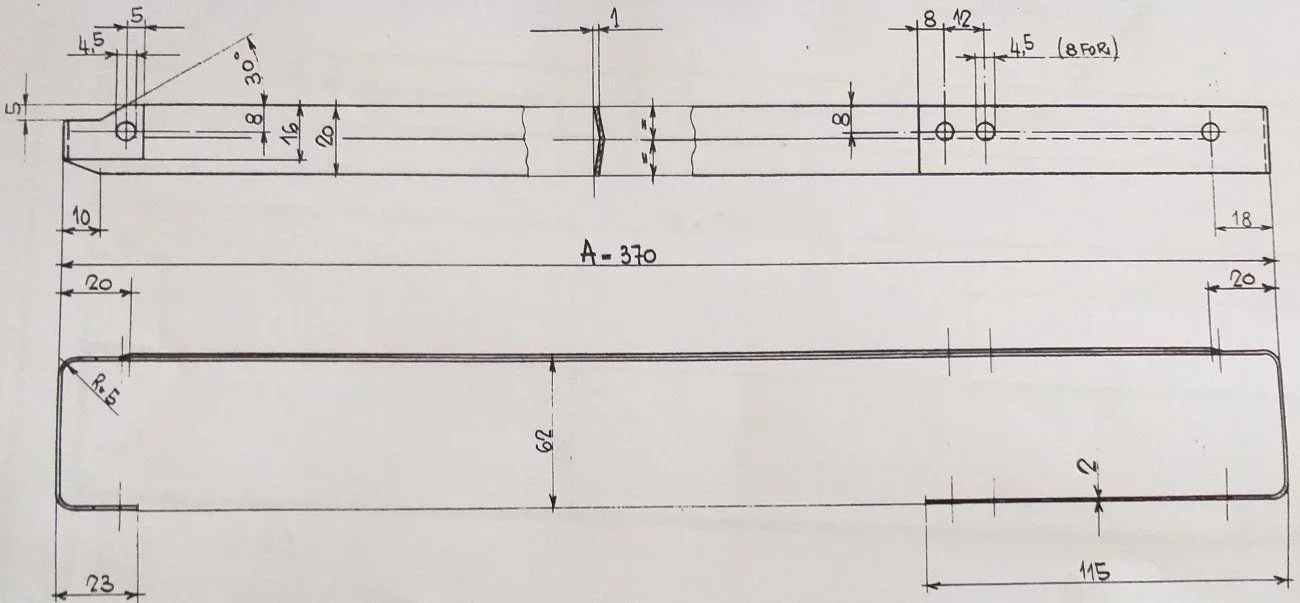

Bom dia a todos. Eu tenho que modelar a folha da qual eu anexo a tabela original. Eu queria perguntar a alguém que conhece as ferramentas de chapa metálica melhor do que eu, se há uma ferramenta para alcançar o equipamento de reforço, aquele que você vê na seção. graças a toda a ajuda
p.s. solidworks 2015



[MassiVonWeizen]

se você está procurando uma função específica não existe.
Eu duvido também que é possível obter o achatamento de uma folha semelhante, mas se você conseguiu eu gostaria de ver como você fez.



[meccanicamg]

alguma dúvida sobre o desenho da mão está lá.
se for uma única peça deve ser feita uma folha dobrada e depois imbuída com a ferramenta de formação.



[LucaOt]

Não, não podia. Eu preferia perguntar ao fórum apenas para isso.

se você está procurando uma função específica não existe.
Eu duvido também que é possível obter o achatamento de uma folha semelhante, mas se você conseguiu eu gostaria de ver como você fez.



[LucaOt]

alguma dúvida sobre o desenho da mão está lá.
se for uma única peça deve ser feita uma folha dobrada e depois imbuída com a ferramenta de formação.

então eu deveria criar uma ferramenta de ambição apoosite. Acho que é mais rápido, em seguida, colocar na tabela dois detalhes de forma diferente: um fazendo a folha sem costela de onde tomar o desenvolvimento e um feito com as funções de "classe" para que você possa ver como iria terminar.... você quer prosseguir?



[meccanicamg]

então eu deveria criar uma ferramenta de ambição apoosite. Acho que é mais rápido, em seguida, colocar na tabela dois detalhes de forma diferente: um fazendo a folha sem costela de onde tomar o desenvolvimento e um feito com as funções de "classe" para que você possa ver como iria terminar.... você quer prosseguir?

para fazê-lo rapidamente de poderia fazer três folhas: o dois lado com uma seção retangular e um no meio de uma seção v você quase poderia pensar em soldá-los para a ponta da cabeça ou com duas cordas laterais plena penetração.



[meccanicamg]

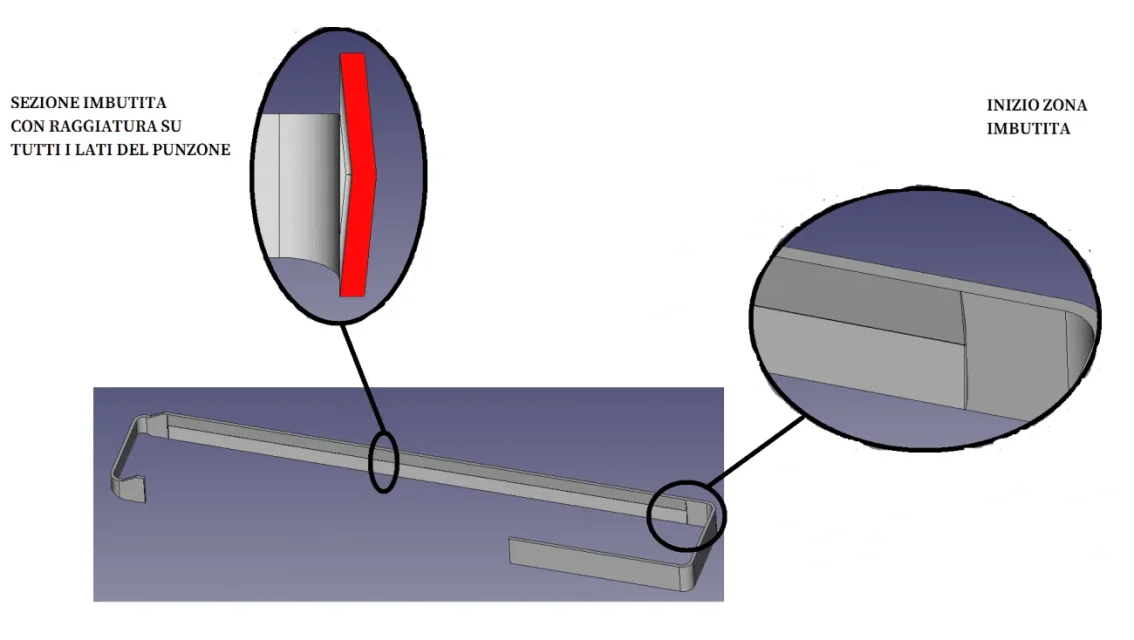

Eu modelei muito rapidamente com freecad seu objeto de metal folha.o método mais rápido é construir primeiro com a folha controla toda a cinta de 20x2mm fazendo toda a rodada. Então você pode fazer um corte na seção média e adicionar uma terceira folha com forma v ou adicionar um soco na lista personalizada e usá-lo para deformar. e finalmente fazer o corte em forma no lado das dobras curtas e durar os buracos.
Eu anexo o modelo passo para que você possa ver como o modelo final resulta.
No entanto, você pode decidir fazê-lo de outras mil maneiras... com as superfícies, com toda a extrusão e conversão depois como uma folha.



[LucaOt]

esta da conversão em chapa de metal foi uma função que eu não sabia. Muito obrigado. Vou tentar o mais rápido possível.
sempre fóruns confiáveis e muito úteis.
Obrigado novamente.

Eu modelei muito rapidamente com freecad seu objeto de metal folha.Ver anexo 59155o método mais rápido é construir primeiro com a folha controla toda a cinta de 20x2mm fazendo toda a rodada. Então você pode fazer um corte na seção média e adicionar uma terceira folha com forma v ou adicionar um soco na lista personalizada e usá-lo para deformar. e finalmente fazer o corte em forma no lado das dobras curtas e durar os buracos.
Eu anexo o modelo passo para que você possa ver como o modelo final resulta.
No entanto, você pode decidir fazê-lo de outras mil maneiras... com as superfícies, com toda a extrusão e conversão depois como uma folha.

1



[LucaOt]

alguma dúvida sobre o desenho da mão está lá.
se for uma única peça deve ser feita uma folha dobrada e depois imbuída com a ferramenta de formação.

no final eu fiz isso e foi a solução mais simples e imediata. Obrigado.
