passo de importação juntos: peças invisíveis

[biXel]

Bom para todos.

como alguns podem lembrar, eu tenho sido um usuário nx por vários anos; No entanto, eu estou tentando inventor 2024 para fazer comparações de usabilidade entre os dois..
Comecei com uma importação simples de um conjunto em formato de passo e já encontrar 'dificuldades'.
Na verdade, para importar terminado (um simples 'aberto' na realidade com algum parâmetro para definir antes de confirmar a operação ) as partes do axieme parecem-me definir como se estivessem escondidas.

Estou a tentar todos, mas sem sucesso. .

Tem alguma sugestão?

​

Muito obrigado a todos



[Catafratto]

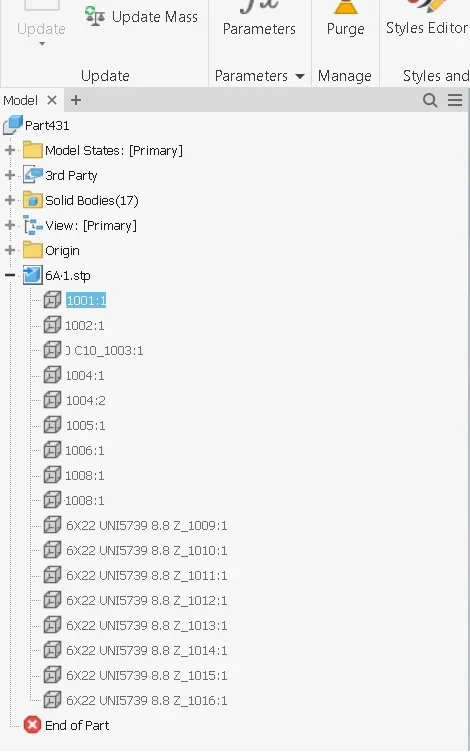

sem parte disponível Eu vou um pouco 'em casa: você abriu a pasta do navegador "corpos sólidos(17)" e verificou a partir daí que os vários corpos são definidos como visíveis?



[biXel]

sem parte disponível Eu vou um pouco 'em casa: você abriu a pasta do navegador "corpos sólidos(17)" e verificou a partir daí que os vários corpos são definidos como visíveis?

Olá, catafrat.

Na verdade para mim eles sempre parecem 'grandes fora'.

Eu anexo o arquivo passo; ele pode definitivamente ser útil (alterar extensão de arquivo em . stp )
Muito obrigado.



[Catafratto]

Eu tenho menos corpos (ok, eu vejo o código diferente): Eu confirmo que você só tem que definir "visible" a bandeira (set dx no corpo ou conjunto de corpos). Não sei como te dizer porque me cobram com uma bandeira tão descontrolada e por isso não vejo nada, mas então podes facilmente consertá-la e dizer-me se podes...



[biXel]

Achei que era algo assim, mas estou a aproximar-me do inventor agora.

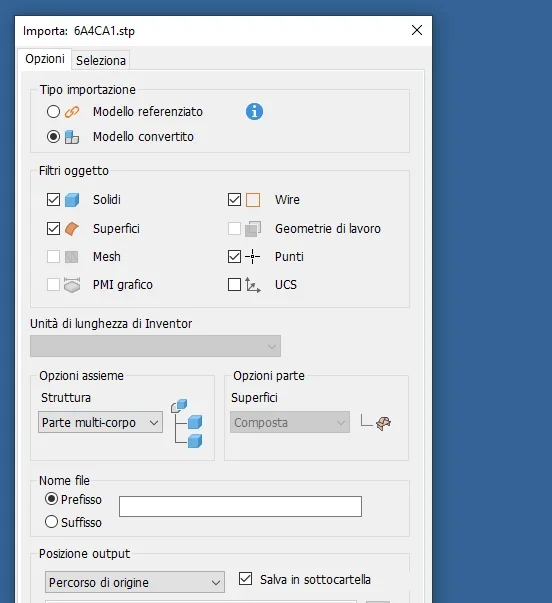

Você pode me dizer quais configurações você definir na fase de abertura do passo?
Estou a usar aqueles que estou a praticar aqui no correio.Estou a perceber que uma vez importado, não tenho a árvore das partes como o que mostras.
Além disso, eu adiciono que o comando que você cita me parece ativado nas partes.. (veja abaixo)
Além disso, eu não entendo por que em obras sólidas e nx na importação final do mesmo passo imediatamente me mostra geometrias.
inventor está agindo assim...
Você sabe se há configurações padrão que podem ser definidas para mostrar geometrias automaticamente nesses casos?

Muito obrigado novamente



[Catafratto]

Parece-me coincidir, como para os sólidos não visíveis nunca aconteceu assim talvez tenha de lidar com a exportação, mas, claro, pode acontecer outros que têm informações mais precisas. Eu diria para você tentar scourge as superfícies, mas ainda minha configuração levou a seus próprios resultados



[biXel]

mas ninguém espera: Estamos a importar o mesmo ficheiro.
Então eu não acho que você pode ter diferentes comportamentos em configurações iguais.
Eu espero que a árvore das partes seja a mesma quando o passo é aberto, mas eles parecem diferentes para mim.
Reparou?
Não há nenhuma 'visão' para ativar na árvore? algum modo de exibição da árvore das partes?

Que versão do inventor você está usando?
Obrigado.

Adicionei um vídeo onde mostro o que faço. me diga se eu tenho que prosseguir de forma diferente (extensão de nome em .mp4 ).



[Catafratto]

Eu expliquei mal: quando a quantidade é toda cinza e você não vê nada, assim como você. Não percebo este comportamento que já vi.
poi:

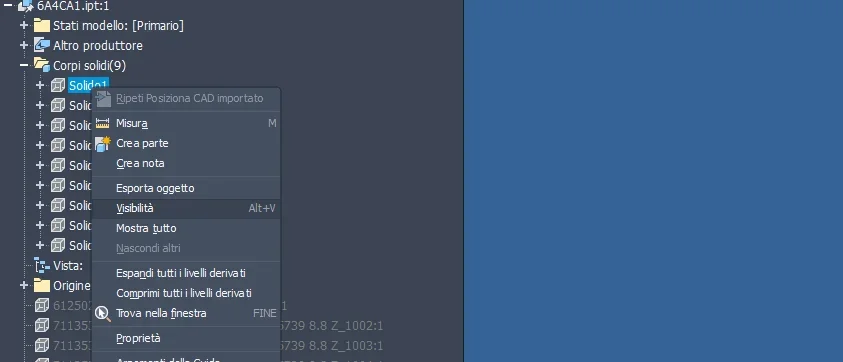

1. espando a cartellina "corpi" (bodies per te)
2. selecionar os vários corpos (corpos), que importaram corretamente
3. Botão do mouse dx > Eu selecionar o item "visível" no menu de contexto, alterar a cor para o ícone e exibir o que eu quero.



[biXel]

o fato é que essa pasta que deve conter sólidos para mim não aparece (na verdade eu coloquei o vídeo apenas para mostrar esta coisa).



[biXel]

Acho que entendo por que o corpo está escondido: Esta é a camada em que eles são alocados.
Estou a tentar descobrir... onde as camadas estão activadas/desativadas em todas as abas do programa... mas não consigo encontrá-la.
Onde está o comando que me mostra a lista de todas as camadas em ambiente 3D e, em seguida, ligar/desligar aqueles que me interessam?
Obrigado.



[Catafratto]

Está bem, minha revista. Fiquei na sua primeira captura de tela onde você tinha o multicorpo sólido.
Eu geralmente arrasto o arquivo passo do obturador janelas juntos e a janela de importação realmente concede a escolha entre juntos e multiporp, enquanto o processo que você seguiu não.
o passo importado desta forma torna-se um conjunto: neste caso você tem que abrir cada parte gerada e seguir o mesmo processo descrito antes. no inventor não há camadas de sólidos, ou pelo menos eu nunca ouvi falar deles: a visibilidade (e outros) são personagens relacionados ao elemento individual.
ver: Eu entrei em edição na parte e tornei visível o sólido (neste ponto o único) contido nele



[biXel]

boa de
Ok mais tarde eu tento como você me indicou.

assim no inventor de querer alocar partes em camadas diferentes uns dos outros que não é viável?
Nesses casos, então o usuário deve se esconder / tornar visível cada vez em cada parte de cada vez?



[biXel]

Eu apenas tentei arrastar o passo para o inventor; Não parece mudar muito.
Num caso, nem sequer faz nada.
Eu tenho anexado um zip com dentro de dois vídeos curtos com as operações que eu executar.

Pode dizer-me melhor como o faz?
Muito obrigado.



[Catafratto]

assim no inventor de querer alocar partes em camadas diferentes uns dos outros que não é viável?
Nesses casos, então o usuário deve se esconder / tornar visível cada vez em cada parte de cada vez?

Não conheço a Nx, acho que tem procedimentos muito diferentes. no que diz respeito à visibilidade de peças e juntos (e cores, transparências, etc.) as representações visuais são usadas: você cria e configura à vontade, no youtube você encontra vários tutoriais.
quanto ao seu procedimento está aqui:você pode escolher se importa como um todo ou multicorpo: temos os mesmos resultados. o que você perde é um duplo clique na parte na árvore do navegador para que você possa acessar sua edição e configuração dos vários parâmetros. você também pode fazer a chave dx>apri para ter o arquivo em edição direta na janela separada, e desta forma as alterações à visibilidade serão persistentes e não ligados ao axieme... mas aqui estamos correndo. abrir de lado, mudar a visibilidade e salvar.



[biXel]

catafracta,
se você viu meus vídeos, ao selecionar a etapa e abrir o painel de configuração para a importação, o menu drop-down que você mostrar apenas acima não é editável e está fixo na montagem.
Eu ainda não fui capaz de ver as peças importando o axieme... se não abrir em cada componente e, em seguida, ativar a visibilidade em cada componente aberto em 'sede separados' .
só assim eu posso então ver os componentes no eixo principal; No entanto, eu acho que não é exatamente a abordagem certa. Se eu tivesse um conjunto com 100 partes, eu disparo. .

Pode dizer-me os passos que segue? ou talvez um vídeo curto?
Ajudavas-me não pouco.
Tenho procurado por ti desde esta manhã, mas todos começam de um belo conjunto com partes visíveis. .

Muito obrigado.



[Catafratto]

como eu já disse que eu faço exatamente o que você faz e eu tenho exatamente os mesmos resultados, e para ativar a visibilidade que eu faço como você (como eu escrevi acima) entrando na parte, neste sentido eu não posso ajudá-lo mais, mas amanhã você verá que alguém com alternativas salta para fora.

quanto às peças definidas para não visível após a importação, repito que nunca aconteceu comigo, ao limite com algum superfice mas sólido nunca: e eu passei muitos.

tentar baixar alguns passos da internet, de sites de fornecedores e ver o que acontece: também poderia ter errado algo lado de exportação. .



[biXel]

Ok, então eu entendi apitos para apitos ,
Mah, vês que no inventor este passo é antipático,
Eu tentei com o sw e o creo. sw exibe as peças imediatamente, enquanto eu criar a camada 200 desativado e ativado com um clique.
mistério do inventor(s). g
mil e boa noite



[Peppe]

catafracta,
se você viu meus vídeos, ao selecionar a etapa e abrir o painel de configuração para a importação, o menu drop-down que você mostrar apenas acima não é editável e está fixo na montagem.
Eu ainda não fui capaz de ver as peças importando o axieme... se não abrir em cada componente e, em seguida, ativar a visibilidade em cada componente aberto em 'sede separados' .
só assim eu posso então ver os componentes no eixo principal; No entanto, eu acho que não é exatamente a abordagem certa. Se eu tivesse um conjunto com 100 partes, eu disparo. .

Pode dizer-me os passos que segue? ou talvez um vídeo curto?
Ajudavas-me não pouco.
Tenho procurado por ti desde esta manhã, mas todos começam de um belo conjunto com partes visíveis. .

Muito obrigado.

se você já tentou importar um arquivo passo, excluir o resultado e tentar novamente fazer a importação querendo usar configurações diferentes, o inventor "mantém" na memória a configuração anterior para a qual o resultado não muda. Você deve necessariamente fazer um novo conjunto e tentar importar o passo cn uma configuração diferente.

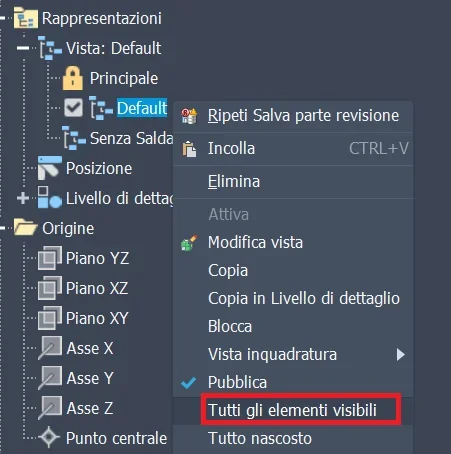

Quanto a sólidos não visíveis, uma vez que o passo é aberto, por exemplo, como juntos você pode tentar selecionar -> padrão -> botão dx -> todos os elementos visíveis. Desta forma, você deve desligar todos os sólidos.
