Problema de montagem

[Mario887]

Olá a tudo que eu sou novo para o fórum meu nome é Mario e atualmente estudo de aviação na universidade de roma.
Eu tenho a partir de 1 começou a usar trabalhos sólidos e estão lutando com um projeto de um carrinho frontal de uma aeronave.
o problema que surgiu está nos cinemas da assembleia final.
Eu precisaria inserir o arquivo "montagem" de trabalhos sólidos para que você possa me ajudar, espero que seja permitido. praticamente o que acontece é que um manovellism simples que no papel (fazendo um pouco de cálculos e simulações gráficas 2d) parece trabalhar maravilha, na realidade quando eu conserto um rolamento em torno do qual todo o tavellism deve girar, trabalhos sólidos em vez eu notifico-me que o elemento selecionado é completamente definido, portanto, não tem liberdade de movimento.

abrir o arquivo "sesta versão....sldasm" ligando o "igus almofada" como "fixo" (parte fixa para um grande quadro, bem como "hinge pin"), colocando a relação de concentricidade com o elemento "tubo tubo snodo amortecedor e pistão", então o "superior sapato" deve pelo menos descrever um ângulo fixo com a "borda superior"Ver anexo Manovellismo Carrello Anteriore.rar



[meccanicamg]

Eu não tenho a chance de olhar para seus arquivos embora se você colocar uma ligação fixa para um componente, ele nunca vai se mover no espaço. Se a bússola for fixada no espaço, seu pivô deve ter pelo menos um grau de liberdade rotacional.
se você usar o módulo de movimento para os cinemas, tenha cuidado para que algumas restrições sejam removidas.
É melhor fazer alguns tutoriais antes de fazer algo desafiador.



[Mike1967]

Olá a tudo que eu sou novo para o fórum meu nome é Mario e atualmente estudo de aviação na universidade de roma.
Eu tenho a partir de 1 começou a usar trabalhos sólidos e estão lutando com um projeto de um carrinho frontal de uma aeronave.
o problema que surgiu está nos cinemas da assembleia final.
Eu precisaria inserir o arquivo "montagem" de trabalhos sólidos para que você possa me ajudar, espero que seja permitido. praticamente o que acontece é que um manovellism simples que no papel (fazendo um pouco de cálculos e simulações gráficas 2d) parece trabalhar maravilha, na realidade quando eu conserto um rolamento em torno do qual todo o tavellism deve girar, trabalhos sólidos em vez eu notifico-me que o elemento selecionado é completamente definido, portanto, não tem liberdade de movimento.

abrir o arquivo "sesta versão....sldasm" ligando o "igus almofada" como "fixo" (parte fixa para um grande quadro, bem como "hinge pin"), colocando a relação de concentricidade com o elemento "tubo tubo snodo amortecedor e pistão", então o "superior sapato" deve pelo menos descrever um ângulo fixo com a "borda superior"Ver anexo 45219

Eu tinha um olhar e a colmeia estava chegando.
muitos acoplamentos, alguns repetidos e desnecessários, aprendem a criar em assembleias de forma a racionalizar os acoplamentos juntos que conterão todo o projeto. Eu não entendo o movimento que tem que fazer o mecanismo, então se você colocar um par de telas (aberto / fechado) Eu vejo se eu posso dar-lhe direções.

ps: inserir, em seu perfil, a versão de trabalhos sólidos que você usa senno você vai para o escuro...



[Mike1967]

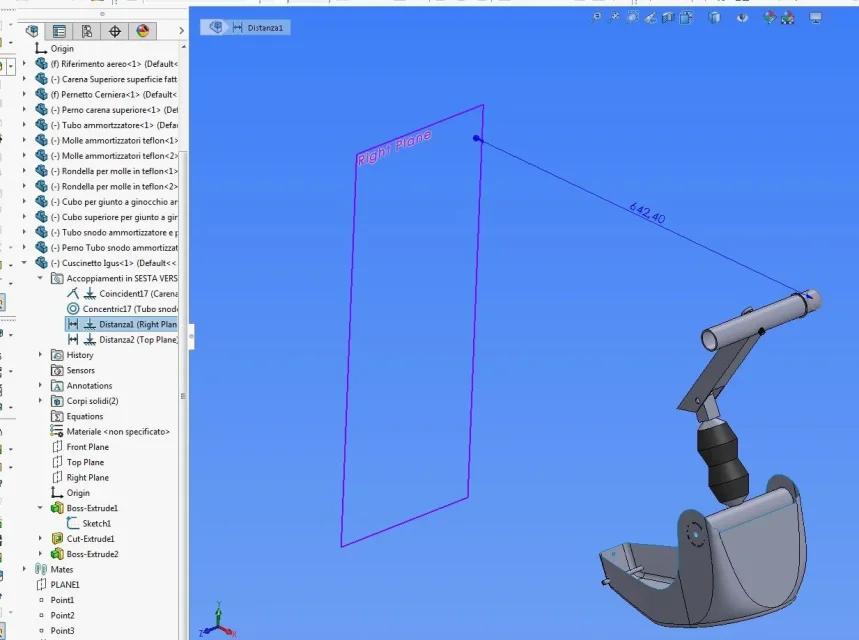

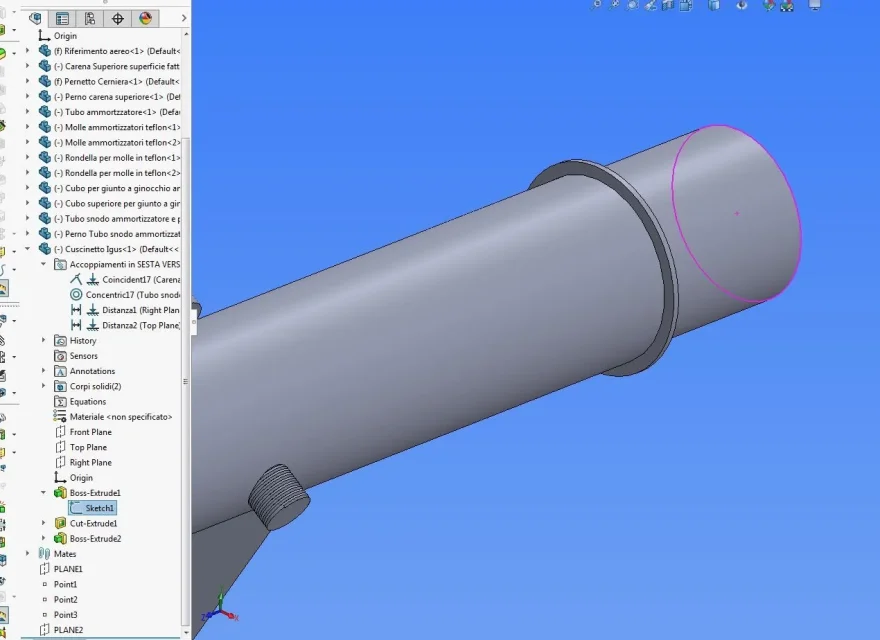

tornar o esboço visível como a primeira imagem, então você vai usar o ponto central do círculo para inserir dois acoplamentos "distância" para dois planos fixos, no caso específico aqueles que eu usei.



[Mario887]

tornar o esboço visível como a primeira imagem, então você vai usar o ponto central do círculo para inserir dois acoplamentos "distância" para dois planos fixos, no caso específico aqueles que eu usei.

oi mike1967, muito gentil e muito rápido.

Eu nunca teria pensado que eu tinha complicado os acoplamentos muito para alcançar o objetivo final, eu tinha raciocinado o suficiente para reduzir tanto quanto possível o número de relações de ahaha...mas é visto que eu certamente tenho pouca familiaridade com o conjunto e eu tive a oportunidade de ver algumas assembléias devidamente feitas que me deram modelos de referência.
Eu não entendi a parte em que você me explica o "assiemi" se eu posso pedir alguns guias para consultar eu estou muito feliz de fazê-lo.
Eu anuncio que agora tento mudar o acoplamento do "igus pad" com as restrições de distância e ver como ele vai.
Obrigado.



[Mario887]

Eu respondo com um desenho no voo do movimento que estou tentando alcançar:



[Mario887]

funciona! Muito obrigado. Agora eu quero entender o que e onde eu estava errado e se eu puder estudar algo sobre isso



[Mario887]

Bom dia outra vez. Eu estou sempre trabalhando com superfícies importadas de um programa chamado "thinkdesign", salvo em igs (eu tenho a possibilidade de sal-los em vários formatos se isso aconteceu)... Tenho vários problemas com a tentativa de "saúde" das superfícies e "gaps" que ocorrem com o diagnóstico da importação. No entanto, devo dizer que, com as duas partes que mais precisava, consegui pelo menos com elas ter uma superfície única sem problemas. Notei que a maioria das vezes que há buracos, o "sketch" do contorno que os delimita é sempre dividido em vários arcos em vez de ter um único que me dá assim a possibilidade de selecioná-lo e estabelecer um par de concentricidade ou / e coincidência com o outro interessado.

Agora, a situação na frente deles é a de uma superfície superior e uma inferior que ambos têm um cone extrudado que deve, portanto, combinar um dentro do outro. com o problema que eu descrevi acima, no entanto, não posso usar nem as superfícies internas nem os esboços precisamente que delimitam as bordas das bases dos cones (apenas porque cada um deles é dividido em mais) para que ele pode acasalá-los, na verdade, me permite apenas acoplamentos de tangência. Não encontro soluções. ..o que eu acho que poderia me ajudar é fazer um deslocamento geral das superfícies para tentar gerar um sólido... mas eu muitas vezes tentei, mesmo com tutoriais no youtube, mas quando eu começo o comando sempre me dá erro.

P.s.
Eu inseri os dois anexos das novas superfícies novamente, enquanto outros para fazer o trabalho de montagem você pode recuperá-los de cima. o acoplamento deve estar entre "o casco superior..." (modificada levantando o cone central, então apenas o "buraco" que permanece) e a fome inferior..." e, em seguida, entre "roda" e "chaço inferior. "

Obrigado novamente.



[Mario887]

arquivo rar:Ver anexo Superfici.rar
