Redutor de dimensão

[Ali]

Olá.

Sou estudante de mecânica e tenho de dimensionar um redutor de roda cónico. para o pinion eu não encontrei nenhuma dificuldade, mas eu não sei o que com o eixo (mas resolvido antes). Eu tentei um pouco sozinho, mas eu parei porque a roda é montada no meio e eu sei que produz o momento de flexão que está sempre entre e as reações de ligação saem um pouco baixo. Não sei como seguir em frente, tenho todo o meu trabalho ligado. Por favor, dê-me os próximos passos.



[meccanicamg]

para redutores de roda cônicos podemos usar:
- Não. projeto de engenharia mecânica de shigley ter os parâmetros de verificação de acordo com agma 2003 b97
- Não. bonfiglioli - manual do redutor ter verificação de acordo com iso 10300 que é iso 6336 para engrenagens cônicas
- Não. iii para todos os valores geométricos de engrenagens e para reações de rolamento
- Não. skf - elementos mecânicos perfeito para reações de rolamento
Desta forma é fácil ter as forças que gravam no eixo de entrada, definida como um balanço e o eixo que acaba por estar no centro dos rolamentos.

segurando para o bem os dados do redutor, ou seja, entrada 15kw a 1440rpm e engrenagens m4, z1=20 e z2=32 e banda b=30mm você tem o seguinte:
- material não necessariamente cimentado, mas apenas um bonificado ligado ou em carbono simples c45 recuperado ao coração com endurecimento de superfície aos dentes
- mais de um terço do gerador externo, então os dentes são bombardeados. banda muito larga, seria mais apertado para resistir
- podemos pagar um fator de serviço agma k0>2

abaixo da guia de resumo:e le forze calcolate con le formule skf:



[volaff]

para redutores de roda cônicos podemos usar:
- Não. projeto de engenharia mecânica de shigley ter os parâmetros de verificação de acordo com agma 2003 b97
- Não. bonfiglioli - manual do redutor ter verificação de acordo com iso 10300 que é iso 6336 para engrenagens cônicas
- Não. iii para todos os valores geométricos de engrenagens e para reações de rolamentoVer anexo 54326

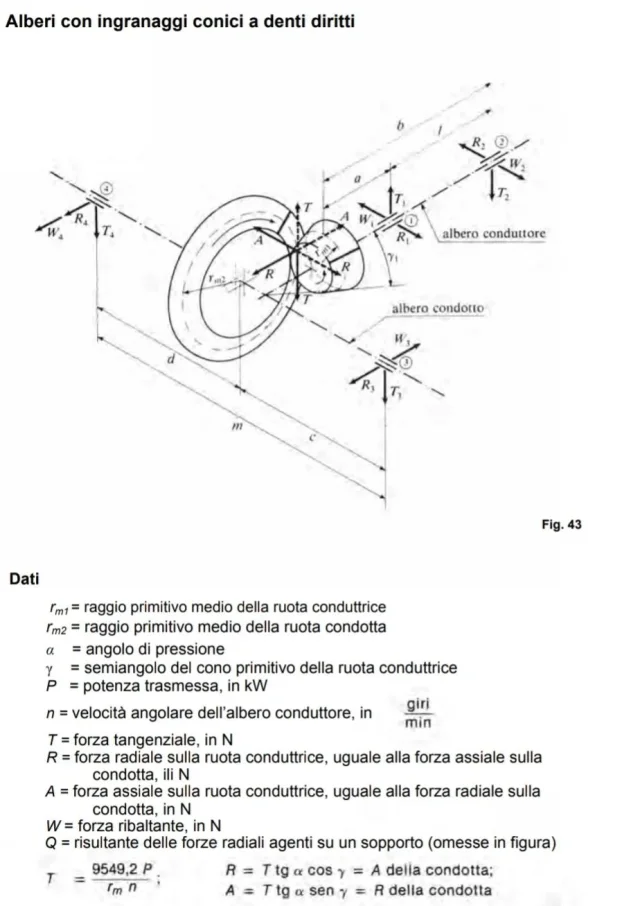

Ver anexo 54327- Não. skf - elementos mecânicos perfeito para reações de rolamentoVer anexo 54324
Ver anexo 54325Desta forma é fácil ter as forças que gravam no eixo de entrada, definida como um balanço e o eixo que acaba por estar no centro dos rolamentos.

segurando para o bem os dados do redutor, ou seja, entrada 15kw a 1440rpm e engrenagens m4, z1=20 e z2=32 e banda b=30mm você tem o seguinte:
- material não necessariamente cimentado, mas apenas um bonificado ligado ou em carbono simples c45 recuperado ao coração com endurecimento de superfície aos dentes
- mais de um terço do gerador externo, então os dentes são bombardeados. banda muito larga, seria mais apertado para resistir
- podemos pagar um fator de serviço agma k0>2

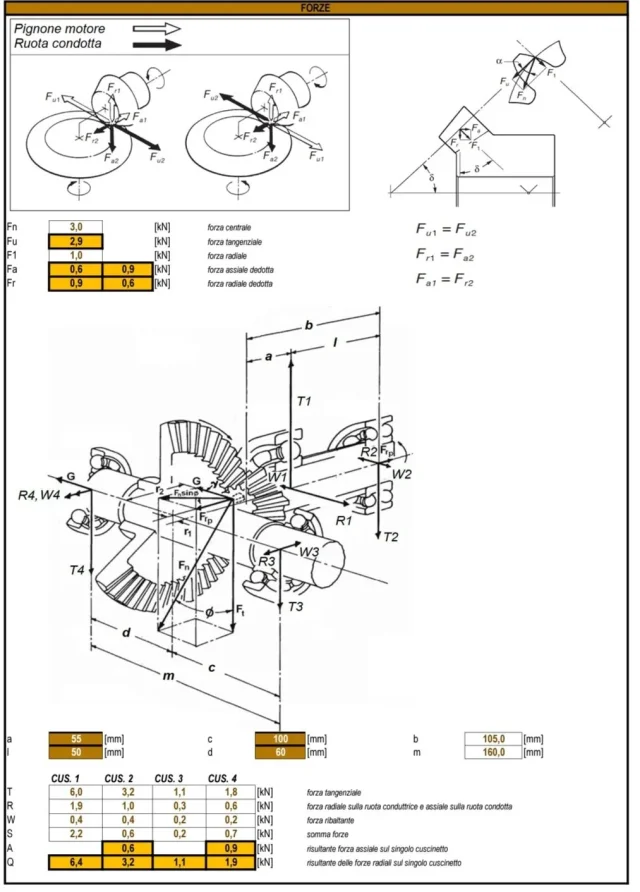

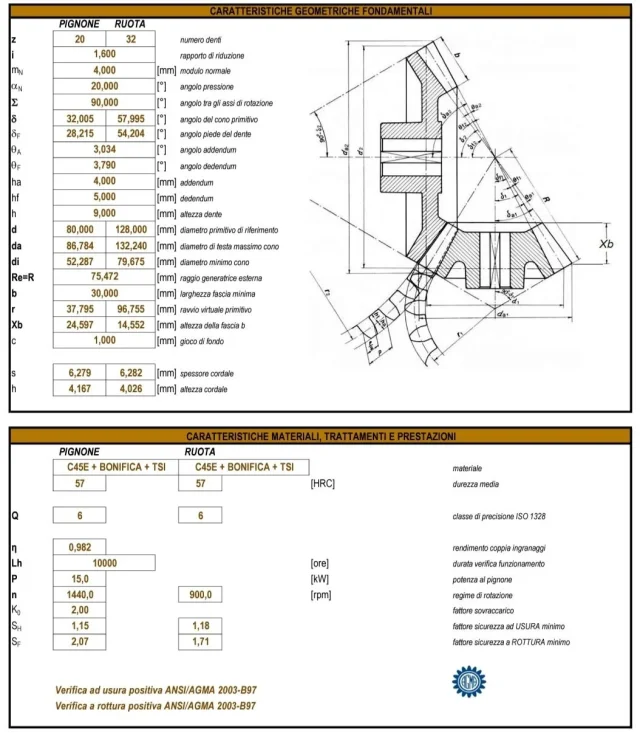

abaixo da guia de resumo:Ver anexo 54328e le forze calcolate con le formule skf:Ver anexo 54329

Adeus!
Alguém me diria um texto por escolha e tamanho das rodas dentadas? Obrigado a todos!

enviado por meu sm-a750fn usando tapatalk



[Stan9411]

Estás a falar a sério? Você listou um post no qual 3 são mencionados...



[volaff]

Estás a falar a sério? Você listou um post no qual 3 são mencionados...

Não acreditas que a escrita não apareceu ao telefone?
Desculpa!
