Olá a todos.
Primeiro pergunto-lhe o meu problema: na bancada de trabalho ansys mecânica em particular em uma análise estrutural 3d, criei três corpos: dois elementos de linha com sua seção transversal retangular, enquanto um terço é uma superfície simples com espessura>0, bem como na figura
o estudo planeja fixar uma cabeça e aplicar uma força para outra para avaliar as tensões crescentes no elemento de conexão.
Meu problema diz respeito às conexões dos três corpos, como tentar criar, por exemplo, uma conexão entre o primeiro elemento no topo e a borda superior da superfície isso é o que acontece:
- "região de contato manual" não suporta corpo de linha, ou antes leva-os como alvo, mas não alcança convergência.
- A conexão "manual mesh" não suporta um corpo de linha como um alvo para conexão.
- "conjunto fixo" cria muitas restrições rígidas entre os corpos e nada se move.
- "spot weld", como acima.

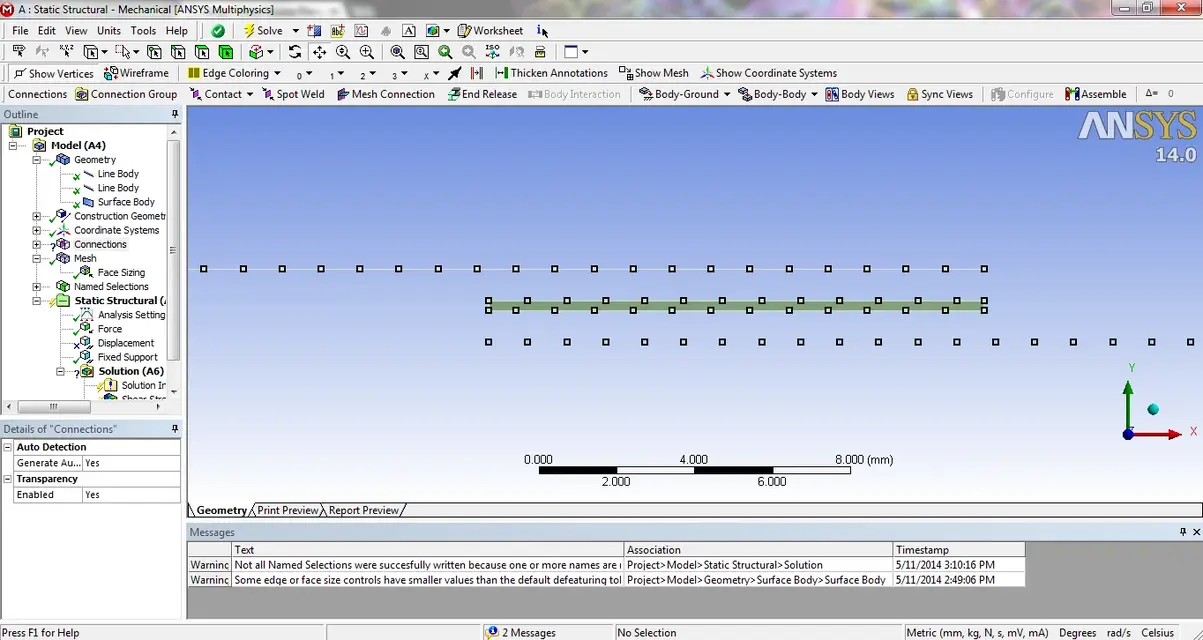

quando eu dividir o corpo de linha e bordas de superfície com o comando de borda dividida em dm para criar um número de vértices para se conectar para fazer a conexão como da imagem:
aprendi isso, suponho que o ideal seria conectar os nós individuais através de um número igual de "spot weld" de modo a permitir a expansão do material mantendo a distância entre os nós conectados, talvez trazendo o número de divisões para o infinito;
Mas você entende que eu colocaria uma eternidade para conectar todos os nós criados individualmente. ergo, você tem alguma solução para fazer este tipo de articulação? qualquer truque, qualquer coisa que me salve o esforço para criar 1000 soldas diferentes para cada nó?
Muito obrigado com antecedência!!
