SVILUPPO TRONCO DI CONO CON BASE RETTANGOLARE

[lucio7929]

Olá rapazes, eu comecei a usar a borda sólida e por agora tenho um problema que não consigo resolver. Eu uso máquinas-ferramentas pvc.
Tenho de desenvolver um tronco de cone com uma base retangular. Eu criei-o para metade com borda sólida e salvei como desenvolvimento em dxf, mas no formato dxf eu encontro um desenvolvimento com duas marcas simples de dobras, enquanto no trabalho com o projeto feito à mão eu viro quatro dobras por canto... como faço isso raro?​



[Be_on_edge]

Olá rapazes, eu comecei a usar a borda sólida e por agora tenho um problema que não consigo resolver. Eu uso máquinas-ferramentas pvc.
Tenho de desenvolver um tronco de cone com uma base retangular. Eu criei-o para metade com borda sólida e salvei como desenvolvimento em dxf, mas no formato dxf eu encontro um desenvolvimento com duas marcas simples de dobras, enquanto no trabalho com o projeto feito à mão eu viro quatro dobras por canto... como faço isso raro?​

além da escrita maçante que é equivalente a gritar, além de tornar seu texto ilegível você deve nos dar algumas informações extra.

É uma folha ou algo dobrado? Como é que a desenhaste?

se você tiver usado o módulo de folha e o comando de flange de loft nos parâmetros, você pode definir o número de "beams" por dobra.

Olá.​



[SE_CP]

Olá rapazes, eu comecei a usar a borda sólida e por agora tenho um problema que não consigo resolver. Eu uso máquinas-ferramentas pvc.
Tenho de desenvolver um tronco de cone com uma base retangular. Eu criei-o para metade com borda sólida e salvei como desenvolvimento em dxf, mas no formato dxf eu encontro um desenvolvimento com duas marcas simples de dobras, enquanto no trabalho com o projeto feito à mão eu viro quatro dobras por canto... como faço isso raro?​

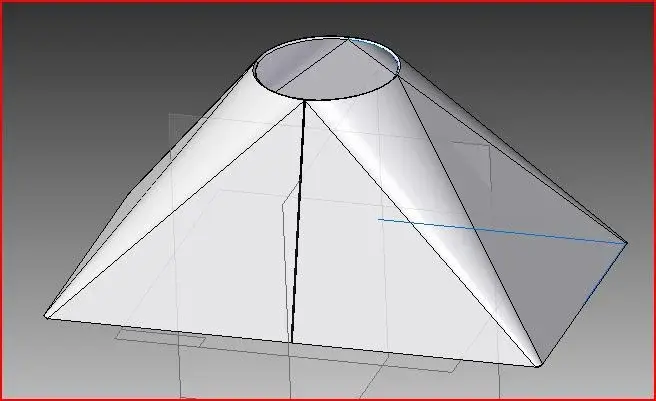

Portanto, se círculo e retângulo são centrados se eu não me lembro mal foi assim: loft retalho entre 1/4 retângulo e 1/4 círculo; cópia parte especular para baixo; cava normal de 1/2 mm para criar o corte da folha na borda média da face plana abaixo; lado especular cópia para a esquerda. você pode desenvolver e exportar. provavelmente no projeto feito à mão fizeram 4 dobras porque a seção alta não é um círculo, mas um polígono. um retângulo reúne com um círculo criando 4 porções de cone com topo para as bordas do círculo, portanto, são 4 dobras em tudo.​



[Be_on_edge]

Portanto, se círculo e retângulo são centrados se eu não me lembro mal foi assim: loft retalho entre 1/4 retângulo e 1/4 círculo; cópia parte especular para baixo; cava normal de 1/2 mm para criar o corte da folha na borda média da face plana abaixo; lado especular cópia para a esquerda. você pode desenvolver e exportar. provavelmente no projeto feito à mão fizeram 4 dobras porque a seção alta não é um círculo, mas um polígono. um retângulo reúne com um círculo criando 4 porções de cone com topo para as bordas do círculo, portanto, são 4 dobras em tudo.

bhè 4 dobras... você deve configurar uma pedreira e um soco específico para cada medida que você tem que fazer, o que é muito caro e dificilmente aplicável. na produção para alcançar tal objeto é necessário quebrar cada borda em várias dobras, daí a opção do flange loft onde definir o número. :

sempre que o que você quer alcançar é o objeto que você hipotetizou porque eu não tenho certeza.

Olá.



[SE_CP]

zerto franz, específico (talvez eu poderia fazê-lo antes) que eu me referia apenas e exclusivamente à comparação com um projeto feito à mão; eu fui descartado por memórias vagas enterradas sob alguns quilos de teias que desembalaram um ellise em um poligonal. .
... então do ponto de vista operacional que leva:
1) Espalhe uma folha de folha nas pernas ligeiramente diferentes de um colega
2) Vá lentamente para trás com a máquina mantendo a roda dentro do v formado pelas pernas do colega
3) quatro pedras bem estabelecidas por meio de um grupo para expulsar o colega
:36_1_15::36_1_15:



[Marco74]

um pôr-do-sol simples da pintura ao redondo... .
Olá.



[brex]

uma vez que eu desisti do problema usando o retalho loft com estas deficiências:
1. o círculo superior fez polígono
2. Eu mantive o mesmo número de segmentos no esboço superior e inferior (v17...), reduzindo a borda do retângulo a um poligonal. .
3. desta forma, se você tomar uma torta para a borda do polígono e se desenvolve tendo traço das próprias dobras
Infelizmente não posso postar tudo, já que não trabalho onde gerei este enredo... Estou a dizer-te que isto foi difícil o suficiente!

Brex



[Marco74]

uma vez que eu desisti do problema usando o retalho loft com estas deficiências:
1. o círculo superior fez polígono
2. Eu mantive o mesmo número de segmentos no esboço superior e inferior (v17...), reduzindo a borda do retângulo a um poligonal. .
3. desta forma, se você tomar uma torta para a borda do polígono e se desenvolve tendo traço das próprias dobras
Infelizmente não posso postar tudo, já que não trabalho onde gerei este enredo... Estou a dizer-te que isto foi difícil o suficiente!

Brex

não há necessidade em si mesmo....no inventor sim....
Olá.



[brex]

não há necessidade em si mesmo....no inventor sim....
Olá.

Sim, mas para ter as dobras que eu queria dar na produção eu resolvi assim... então o trabalhador rastreou tudo e dobrou o funil tomando os graus diretamente da minha dobra de desenho para dobrar



[lucio7929]

Obrigado pessoal esta noite Eu tento amanhã eu vou te dizer; eu sinto muito, mas eu estou realmente no início!



[lucio7929]

Eu tenho que criar um tronco de cone em pvc e não na folha que tem uma base retangular enquanto no topo uma circunferência. depois de desenhá-lo na borda sólida eu fiz o resgate como o desenvolvimento para ter em dxf precisamente o desenvolvimento do mesmo! Na realidade com medidas justas eu vim para fora um desenvolvimento em apenas duas dobras enquanto nós no trabalho com o desenvolvimento feito para projetar sair 4 dobras por canto! Neste ponto eu pergunto-lhe se posso confiar no trabalho feito pelo programa então simplesmente reproduzir a máquina de desenvolvimento de duas vezes ou se há outra maneira de decidir quantas dobras são necessárias para criar o objeto desenhado. .. lembre-se que eu uso pvc e não folha... Seja como for, obrigado pelo seu interesse!



[Be_on_edge]

Eu tenho que criar um tronco de cone em pvc e não na folha que tem uma base retangular enquanto no topo uma circunferência. depois de desenhá-lo na borda sólida eu fiz o resgate como o desenvolvimento para ter em dxf precisamente o desenvolvimento do mesmo! Na realidade com medidas justas eu vim para fora um desenvolvimento em apenas duas dobras enquanto nós no trabalho com o desenvolvimento feito para projetar sair 4 dobras por canto! Neste ponto eu pergunto-lhe se posso confiar no trabalho feito pelo programa então simplesmente reproduzir a máquina de desenvolvimento de duas vezes ou se há outra maneira de decidir quantas dobras são necessárias para criar o objeto desenhado. .. lembre-se que eu uso pvc e não folha... Seja como for, obrigado pelo seu interesse!

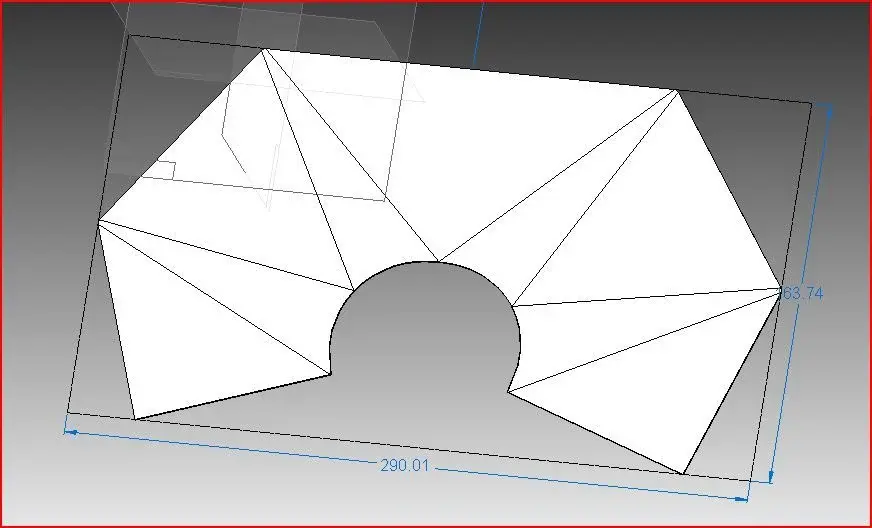

Ver anexo esempio cono.zip veja este exemplo que talvez esclarece suas ideias.

nas opções de flange loft você pode definir o número de dobras para cada borda de sua peça.

Olá.



[lucio7929]

Obrigado pela sua disponibilidade realmente. Eu aviso-te.



[lucio7929]

Desculpe, mas eu não posso abrir seu arquivo eu tenho a versão 18... na visualização do arquivo eu posso ver o desenho, mas quando eu abro isso me dá uma mensagem de erro... Acho que não é compatível. Estou certo?



[SE_CP]

Desculpe, mas eu não posso abrir seu arquivo eu tenho a versão 18... na visualização do arquivo eu posso ver o desenho, mas quando eu abro isso me dá uma mensagem de erro... Acho que não é compatível. Estou certo?

qual erro lhe dá exatamente: imagem de erro post:36_1_5:



[lucio7929]

"Impossível abrir o arquivo. Certifique-se de que o arquivo é o tipo e versão adequado para o aplicativo e que você leu privilégios"



[SE_CP]

"Impossível abrir o arquivo. Certifique-se de que o arquivo é o tipo e versão adequado para o aplicativo e que você leu privilégios"

Sim, versão antiga. Se eu não estiver errado, be_on_edge usa 20, mas você não pode atualizar?



[Be_on_edge]

Sim, versão antiga. Se eu não estiver errado, be_on_edge usa 20, mas você não pode atualizar?

você está em 20, e eu não quero instalar outras versões para s(ou) para trazê-lo :biggrin:

Olá.



[lucio7929]

Desculpe, mas onde está a opção de definir o número de dobras?



[steno70]

se você tiver usado o módulo de folha e o comando de flange de loft nos parâmetros, você pode definir o número de "beams" por dobra.

Olá.

Olá.
Congratulo-me com a discussão para lhe perguntar de qual versão esta possibilidade foi introduzida.

Obrigado.
