PROBLEMA DI CHIUSURA DI UNA SUPERFICIE

  • Ersteller Ersteller callisto100
  • Erstellt am Erstellt am

callisto100

Guest
hallo an alle ist nicht lange her, seit ich catia v5 r18, so entschuldige ich mich, wenn sie einige banalität schreiben.
arbeiten im bereich der metallformwerkzeuge.
ich finde, ich muss einen feststoff erzeugen, der als höhe einen superfice erreichen muss (kapuze-element). ) aber ich kann nicht, weil die oberfläche und
wurde zuvor in catia v4.so catia v5 entdeckt von
mikroöffnungen, abhängig von der vielfalt der maut, mit denen die 2 prog arbeiten.
existiert eine schnelle oder automatische möglichkeit, diese oberfläche zu schließen
so dass es v5 fängt, kann mir den feststoff erzeugen?
dank allen im voraus für die antworten.

hi.

ist die ausgangsfläche einzigartig oder eine kombination von oberflächen?
im ersten fall sollte es einen heilenden oberflächenbefehl geben, in dem zweiten sie oberflächen mit höherer toleranz kombinieren.

berücksichtigen sie, dass es auf oberflächen arbeitet bei 0,001 toleranz, setzen sie es auf 0,1 und sie sollten das problem lösen.

vielen dank für ihre antwort.
sogar eine kombination von oberflächen mit maximaler toleranz zu schaffen, erkennt mich immer
durchbrüche und erzeugt weiterhin nicht den feststoff.

in dem sinne, dass hängt davon ab, wer die maus bewegt nicht auf das werkzeug, das verwendet wird .. wenn man arbeitet, indem man die oberflächen mit dem gedanken so sehr es gibt, die sie an mich setzen wird, dann das problem besteht .. aber es ist sicherlich nicht der fehler der oberflächen

.... besser lassen sie es sonst, wenn wir jemanden angreifen könnte schlecht denken

...gesundheit für alle:
:36_9_1:

keine schnelle lösung.

vielleicht in qsr-modulen oder oberflächenheilung... es scheint mir...

haben sie versucht, eine gewerkschaft zu machen und zu sehen, wo sie intervenieren?

hi.

x sehen die löcher gut, machen eine verbindung mit der toleranz, die sie wollen (die katze weiß, dass die löcher dort sind), dann mit dem befehl, dass extrahiert die kanten der visuellen oberfläche, wo sie sind (sie werden in grün "massage" erscheinen).
an diesem punkt müssen sie gehen, um zone x zone zu sehen, die abstände zwischen einer offenen kante und der anderen zu überprüfen, und sehen, ob es besser ist, einen stopfen (z.b. mit einer linie oder einer "füllung") zu setzen oder die oberfläche neu zu machen. aufmerksamkeit auf die kappen von zentsamen maßnahmen: es kann sein, dass die oberfläche hat drehungen, inversionen von normalen, süßigkeiten, die immer noch verhindern, dass sie den feststoff zu schließen..
all dies, wenn sie nicht das heilmodul oder die der rekonstruktionsflächen haben... die nicht in standardpaketen sind.

sogar einige beweise in importeinstellungen von v4 bis v5, gibt es zahlreiche optionen.
versuchen auch passieren x iges, mit verschiedenen optionen, könnte sogar verbessern.

wie ottoleop sagte, wenn die oberflächen verletzt werden (von denen sie zuvor), berühren sie ein schönes stück arbeit. .

Hallo, meine Herren.

Ich wiederhole diese Debatte, weil ich ein ähnliches Problem habe, das ich nicht lösen kann, d.h. ich kann nicht den Soliden aus der Vereinigung der Oberflächen schaffen.
Catia hört auf und reagiert nicht.
Ich möchte, dass Sie diese Datei sehen, sogar um mir einen Rat zu geben, wie man sich verbessert.
Dies ist eine der wenigen Jobs, die ich mit den Oberflächen gemacht habe.
Ich habe seit mehreren Tagen ausgeflippt.

Danke.


Anhänge

Hi.
Vielleicht hat er Probleme mit den Tangenzen zwischen der Suppe, und er legt alles in der Krise.

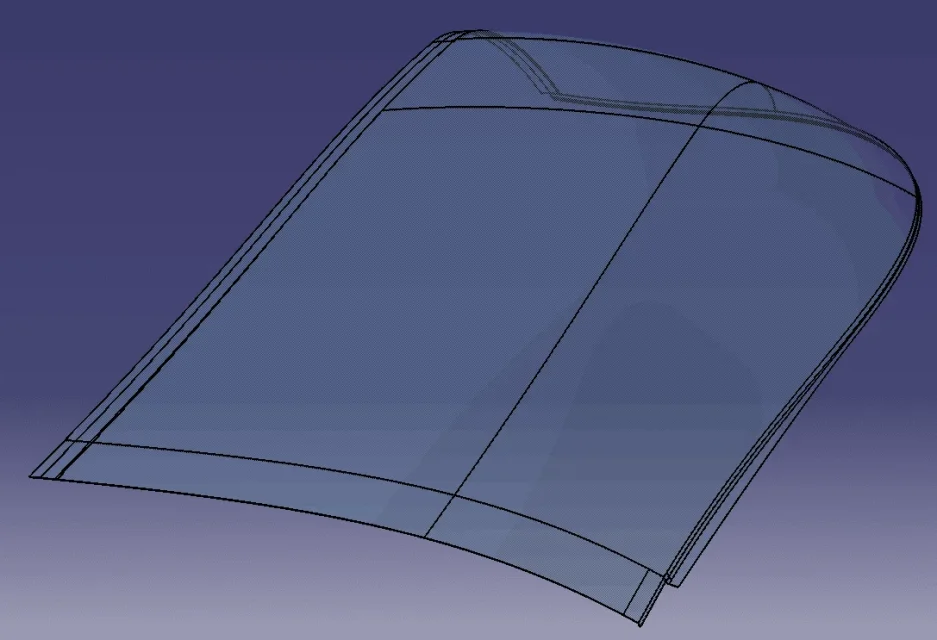

Ich habe eine Kadua (7 Fehler) gemacht und in Tangenza die Suppe gelegt. (die Dicke ist die grundlegende, ohne Abweichungen, nicht mit der Lizenz)1558508034068.png

Vielen Dank, ich versuche zu tun, was Sie bereits getan haben.
Darüber hinaus, wie setzen Sie in Berührung die beiden Oberflächen? Gibt es einen Befehl oder sollte ich auf die Skizzenlinien eingreifen?
Danke.

in der Funktion Füllung, wählen Sie die Tangenz sup für die Kurven, wo Sie es aufdrängen möchten1558594708979.png

Okay, ich kann bis zu 1mm Dicke geben, und ich kann nicht weiter gehen.
Ich mache mehr Tests, um zu verstehen, wie man 4mm bekommt

Hallo, Kumpel.

einige Vorschläge. .

1) wenn Sie zunächst vermeiden, im Hybrid-Modus zu arbeiten (d.h. mit Drahtrahmen und Oberflächen in den Körper eingebaut) aber zuerst in einer geometrischen Gruppe bauen und dann aktivieren Sie den Feststoff nur bei der Anwendung der Merkmalsstärke... und dann, vain, versuchen, sauberer zu arbeiten, vermeiden Sie Verbindungen mit externen Referenzen, zumindest bis Sie eine gewisse Vertrautheit haben... Wenn Sie zufällig einen geänderten Teil passieren, verärgert es Sie alles! dann der Teilkörper für Baupläne und als "Container" einer Oberfläche etc...

2) versuchen, die Kurven zu steuern, die Sie erstellen, bevor Sie sie für die Oberflächen (unter Verwendung der Analyse von geschwungenem Schweinefleisch) z.B. in der Skizze 140 haben Sie zwei Splines mit einem r 25 verbunden ich vermute mehr für einen Zufall als sonst, und dies hilft nicht im Endergebnis

3) Displays im Materialmodus und mit Isoparametrie und verwendet Oberflächenkrümmung Analyse von Flexo-Bereich, dies hilft Ihnen beim Verständnis von Flexozonen oder Gobbes zu ausgeprägt

4) um die richtige Dicke anzuwenden, muss die Anfangsgeometrie kongruent sein, um zu sehen, wo es gibt Ihnen Fehler manchmal nur sehen, welche Oberflächen nicht im Offset extrahiert werden, aber oft nicht genug... versuchen, dies zu tun: mit Mehrfach-Extraktions-Extrakt eine Oberfläche der Gewerkschaft erhalten, dann im Körper die Dicke von 4 mm der Extraktion, an diesem Punkt fällt in den vorherigen Mehrfach-Extraktionsbefehl und wählen Sie eine zu einer benachbarten Oberflächen, sollten Sie sehen, dass der Feststoff mit der richtigen Dicke aktualisiert wird. Auf diese Weise sollten Sie die Oberflächen isolieren, die degenerieren und dann intervenieren. .



Lass mich wissen.

Hi.

vor Jahren01.jpg02.jpg03a.jpg03b.jpg04.jpg
