in 5 Achsen geschnitten

  • Ersteller Ersteller Spazz
  • Erstellt am Erstellt am

Spazz

Guest
guten morgen.
ich schreibe ihnen, weil ich ein problem mit einem pfad in der kraftmühle 8 habe.

ich muss praktisch einen "schnitt" in einem kunststoffstück ähnlich einem gehäuse machen, ein fenster zeichnen, und ich sollte eine bewegung in 5 achsen machen, das material mit der werkzeugseite schneiden. ich habe auf verschiedene weise versucht, aber ich kann kein anständiges ergebnis bekommen. ich rief auch in delcam an, aber ich bin sozusagen in "holiday".

ich muss auch die oberflächen, die aus dem schneiden entstehen würden, wenn sie nützlich sein können.

vielen dank im voraus

gute arbeit überhaupt

hi.
ich sehe, sie verwenden alphacam, und vielleicht brauchen sie meinen kommentar.

ich glaube, alphacam hat einen befehl, auf der werkzeugseite zu arbeiten.

hi.
du mit alphacam ich könnte es ruhig machen, aber das problem ist, dass ich nicht die richtige stelle für die maschine habe, auf der ich arbeiten muss, also muss ich powermill verwenden.

ich muss es auf einem auto mit einer wilden kontrolle ein wenig besonderes tun, und ich muss es mit kraftmühle tun.


kann mir jemand helfen? ?

tschüss.
müssen sie mit einem festplattenwerkzeug oder einem nomal arbeiten? haben sie bilder oder etwas, das ihnen helfen kann, zu verstehen, wovon wir reden?

wenn das fenster, das sie zum taglaire haben, aus einer einzigartigen oberfläche besteht, können sie den swarf befehl verwenden, wenn sie mehr oberflächen das ding ist machinosa, wenn sie einige bilder platzieren, können wir besser verstehen ihr problem.

guten morgen.

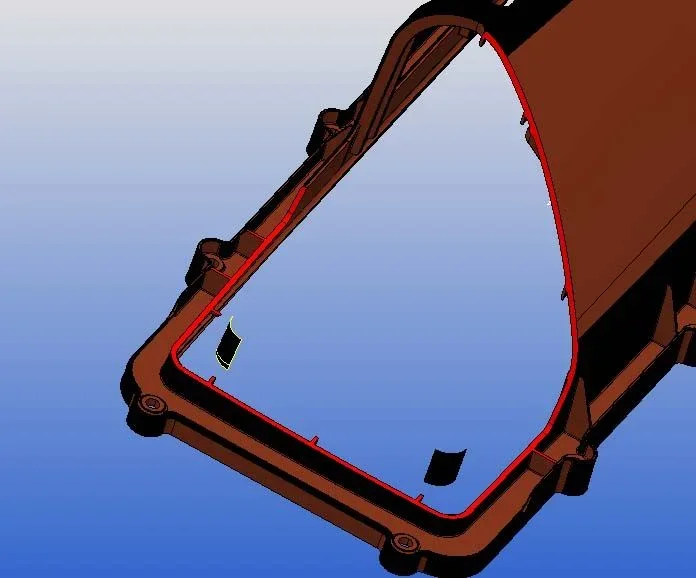

dies ist das bild direkt von der kraftmühle, ich muss entlang der roten oberfläche mit der werkzeugseite (wie swing) arbeiten leider ist die betreffende oberfläche nicht nur eine. muss ich mehr schwäne tun und dann ketten sie (auch zu den kosten des änderns des isocodes aus dem pp)?

werkzeugplan 10 verwenden

vielen dank für ihre hilfe!


Anhänge

  • Senza titolo-2.jpg
    Senza titolo-2.jpg
    51,9 KB · Aufrufe: 25
ich habe ein paar tests an einem stück ähnlich wie sie gemacht und ich werde ihnen sagen; was für eine heiße kartoffel sie zu lösen haben, ich beneide sie nicht!

ich habe einige tests mit pwer tausend 8.009 sp11

ich entdeckte, dass swarf die auswahl und verarbeitung von noch mehr oberflächen ermöglicht, versuchen, eine solche route zu machen.

eine andere lösung, wenn die innere oberfläche orthogonal zu ihrem schnitt ist, könnte man einen 5 achsvorsprung kontinuierlich machen.

lösung 3, aber sie müssen ein bisschen arbeiten, es ist, sie in einer einzigartigen oberfläche (die eine der schnitt zu verstehen) aller oberflächen, die sie mit der isokurve so viel wie möglich senkrecht zu den kanten arbeiten müssen rekonstruieren. diese lösung ermöglicht das beste ergebnis, erfordert aber viel arbeit.

wenn der pfad sich wenig flüssigkeit herausstellt, können sie auf die parameter im fortgeschrittenen fenster unten rechts eingreifen.

vorwärts! schien einfach, und stattdessen.. ich werde deinem rat folgen, denn jetzt habe ich den unteren teil auf die richtige weise gelöst, denn im oberen teil werde ich einen der versuche machen, die du mir gesagt hast, böses, das den code iso hinuntergeht und einen einzigartigen weg aus wirft: wink:

lassen sie uns sagen, dass meine rettung ist, dass sie nicht "vollkommen" brauchen, aber ich mag keine arbeitsspanne.

danke für den rat!!

gute arbeit

wenn sie die dgk-datei hier veröffentlichen können, kann ich ihnen helfen.
