Einen Solido bekommen

[genale]

hallo, alle.
ich habe eine schräge kurve und möchte sie so extrudieren, dass die gesichter orthogonal zur arbeitsebene sind. ich hoffe, es war klar.

dank allen



[Ezio Olivato]

wenn ich ein beispielbild posten könnte, wäre es einfacher...



[incasinata]

kannst du ein bild von dem posten, was du erreichen willst?



[genale]

ich versuche, andere elemente mit ein wenig zeit zu relais ich ein bild einfügen. ich bin neu im programm. . cmq..praticamenta ich muss ein gekipptes flaches dach realisieren. ich möchte, dass die 4 flächen von fester kontur (tekt) senkrecht zu dem plan von rhinoceros und nicht zu der gekippten ebene stehen. . bei verwendung des befehlsextruders wird die referenzebene zur der schrägkurve. ich hoffe, ich habe es besser erklärt.danke wieder



[Il marangon]

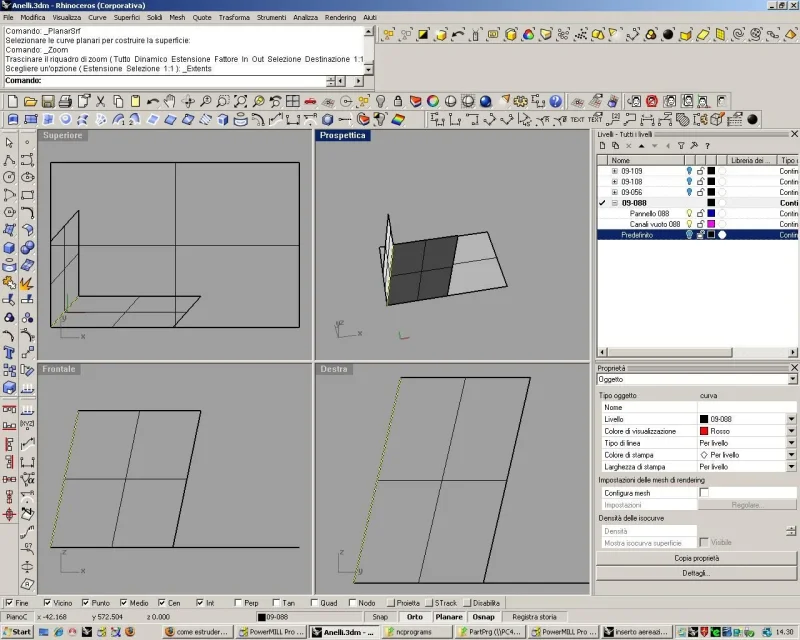

etwas aus dem genre?



[Ezio Olivato]

aber entschuldigen sie mich wirklich, auch wenn sie senkrecht zum gekippten dachboden sind, können sie sie nicht später drehen?



[genale]

ich konnte lösen, indem ich die richtung der extrusion des feststoffes änderte, nachdem ich eine linie in die gewünschte richtung gezogen habe.. ich denke, es ist eine gute methode.. dank allen



[mariuss.r]

ich versuche, andere elemente mit ein wenig zeit zu relais ich ein bild einfügen. ich bin neu im programm. . cmq..praticamenta ich muss ein gekipptes flaches dach realisieren. ich möchte, dass die 4 flächen von fester kontur (tekt) senkrecht zu dem plan von rhinoceros und nicht zu der gekippten ebene stehen. . bei verwendung des befehlsextruders wird die referenzebene zur der schrägkurve. ich hoffe, ich habe es besser erklärt.danke wieder

sowohl eine kurve als auch eine oberfläche beim strangpressen halten die senkrechtheit des bauplans, auf dem sie erstellt wurden.

zum extrudieren entlang einer anderen richtung ist es möglich, die richtungsoption innerhalb des extrusionsbefehls zu verwenden (aber es ist nicht sehr klar als einstellung) oder... .

verwenden sie den befehl _extrudecrvalongcrv, um einen aus einer kurve in richtung einer anderen kurve extrudierten feststoff zu erzeugen.

oder der _extrudesrfalongcrv befehl, das gleiche zu tun, aber von einem superfice.

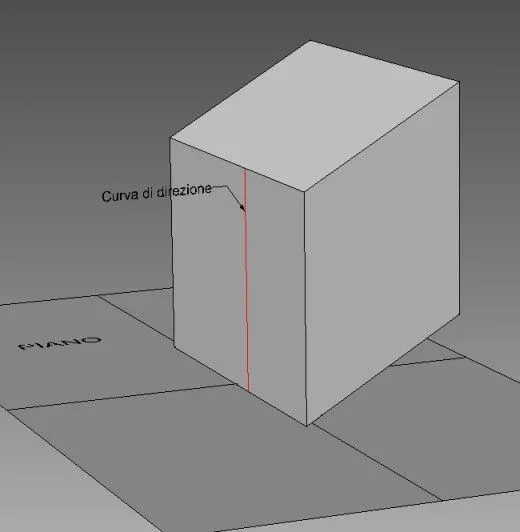

siehe bild angebracht :smile:
