Kanten bearbeiten mit RHINO 4.0

[federicom]

hallo, ich brauche eine unterstützung für rhino.

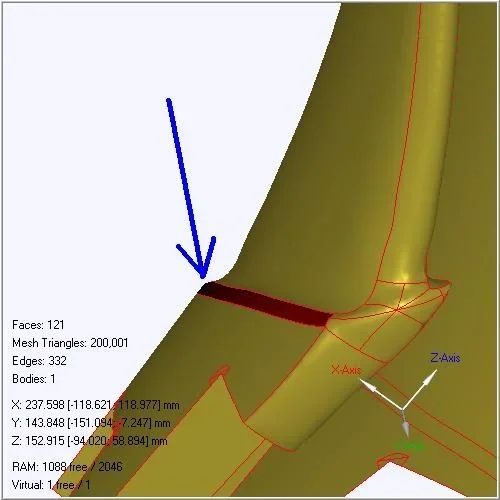

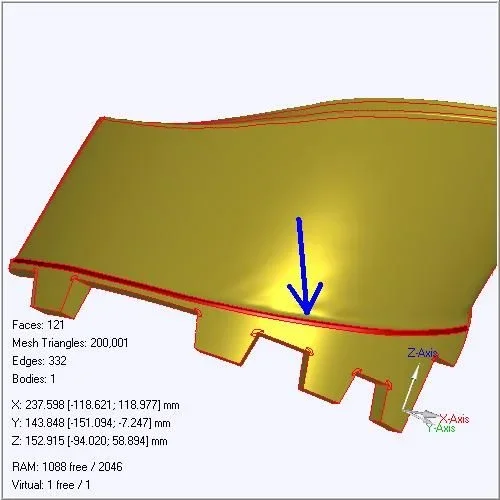

änderungen werden auf einer 3d-leere vorgenommen (siehe bildschirmaufnahme angebracht). die datei wurde aus einem laserscan erzeugt, den ich auf dem physikalischen objekt durchgeführt habe. später fragte mich der kunde, die kanten lebendig zu machen, etwas unmöglich mit geomagischen studio 10 zu tun, angesichts seiner schlechten fähigkeit, die verdauung zu verwalten. deshalb importierte ich die datei auf rhino mit der absicht, das “cordolo” der verbindung zwischen den getrimmten oberflächen, die ich im anhang angegeben. premitt, dass ich überhaupt kein rhino-experte bin (es ist das erste mal, wenn ich es versuche, es zu verwenden), würde ich vor allem die krümmung dieser radiusverbindung gleich 0 machen, aber ich kann nicht.

kann mir jemand anweisungen geben?

danke im voraus.



[Onda]

sie können versuchen, oberflächen zu kombinieren (command _untrim)
und dann erweitern (_extendsrf) wenn sie sich nicht schon schneiden.
dann nach dem abrufen (_trim).
zu sagen, es ist einfach, es etwas weniger zu tun. sie müssen die kanten zusammenfallen lassen.
ich empfehle, bevor sie die oberflächen hinzufügen, die kanten (_dupborder) oder die einzelnen seiten (_dupedge) zu kopieren und dann die kurven zu verwenden, um sie auszuschneiden.
ein weiterer befehl, der für sie nützlich sein kann, ist (extendcrvonsrf), der eine kurve erstreckt, die bereits auf einer oberfläche zu den rändern dieser liegt.

lass mich wissen.
wellen



[Matteo]

hallo, mit raumbeanspruchung (integriert zu rhino) können sie interessante dinge tun: http://www.caedevice.net/spaceclaim/video/spaceclaim2009_defeatuirng_20090219.wmvwenn sie mir die datei senden (3dm oder schritt, oder beides) ich mache einen test (keine sorge darüber, dass wir agentur sind...) und ich habe das ergebnis auf das forum gesetzt.

die adresse ist: matteochiocciolacaedevicepuntonet
