Problem mit Struttural Mitgliedern

[-Mc-]

hallo, alle!
solide werke 2008 sp 3
ich habe einen rahmen mit strukturelementfunktion geschaffen; ist ein sehr artikulierter rohrrahmen und jetzt habe ich die zeichnung auf den tisch gebracht;

die schnittlänge der verschiedenen rohre zu identifizieren, die ich mit der automatischen blasenmethode verwenden möchte, so dass diejenigen, die die zeichnung aus der stückzahl lesen, leicht auf die schnittgröße nachvollziehen können;

hier entsteht das problem: ich bemerkte, dass in den schnittansichten, die rohre für die klarheit des designs und die einfache lesbarkeit manuell blasen, feste arbeiten nicht die position der verschiedenen elemente erkennen; weiterhin elemente mit der anzahl der blase 1 identifizieren;

in den abschnitten verliert wahrscheinlich links zur tabellina der verschiedenen elemente.

gibt es eine zecke zwischen den verschiedenen optionen, die ich nicht ausgewählt habe oder ist es nur ein sw-kuss?

danke.
p.s. ich suchte im forum, fand aber keine antworten.:frown:



[re_solidworks]

ist ein problem + oder - bekannt, dass sie mit schweiß. dieses problem wird durch die beiden konfigurationen (verschweißt und maschine) gegeben, die solidworks macht. wenn sie die ansichtseigenschaften und die auswahlen "die letzte gespeicherte konfiguration des modells oder die in gebrauch" anstelle einer bestimmten konfiguration bearbeiten, sollte das problem behoben werden.
normalerweise, um diese sünde zu umgehen, arbeite ich ohne diese beiden konfigurationen. die normal bleibenden konfigurationen (ohne schweiß und maschine) sind diejenigen, die vor dem einsetzen der schweißfunktion erstellt wurden.

also, wenn sie:
1- teile erstellen
2- eine konfiguration mit einem zufälligen namen erstellen
3- aktivieren sie diese konfiguration mit zufälligem namen (es sollte schon sein)
4-einsatz-schweißfunktion
5- schalten sie die standardkonfiguration und löschen sie die konfiguration mit schweiß und maschine
6-modelle schweißteil

vermeiden sie das problem von anfang an.

versuchen sie es und sagen sie es mir.

hi.



[-Mc-]

danke für die informationen! das problem ist, dass ich meinen rahmen bereits erstellt habe; ich versuchte, eine neue konfiguration zu machen und andere zu löschen; ich bemerkte, dass "auto" immer hält es;

ich habe die version fester werke nicht erklärt: ich habe 2008 sp0 zu hause;
ich bemerkte von einem freund, dass auf der sp4.0 nicht von diesem problem;
mir arbeiten die blasen nicht nur an den abschnitten, und ich verstehe nicht, warum; ich will nicht, dass es irgendwo ein tick ist.

danke!



[re_solidworks]

danke für die informationen! das problem ist, dass ich meinen rahmen bereits erstellt habe; ich versuchte, eine neue konfiguration zu machen und andere zu löschen; ich bemerkte, dass "auto" immer hält es;

ich habe die version fester werke nicht erklärt: ich habe 2008 sp0 zu hause;
ich bemerkte von einem freund, dass auf der sp4.0 nicht von diesem problem;
mir arbeiten die blasen nicht nur an den abschnitten, und ich verstehe nicht, warum; ich will nicht, dass es irgendwo ein tick ist.

danke!

es gibt keine zecke. das problem ist über diese konfigurationen. dazu müssen sie versuchen, die konfiguration in den eigenschaften der ansicht zu ändern, die blase zu löschen und die blase zurückzulegen. grundsätzlich muss die blase nach der änderung der konfiguration aufgehängt werden, um zu arbeiten.
2008 mit den verschweißten hatte probleme, aber nicht dieser art, oft, wenn sie die wiederholung von körpern nicht die gleichen körper korrekt bis zum service pack 3.0.



[-Mc-]

ich habe versucht und versucht, aber das ergebnis ist immer dasselbe.
wenn ich ein einfaches strukturelement (z.b. unregelmäßige geometrische konfiguration mit 4 seiten) kreiere ich automatisch, wie sie sagten: 1 "maschine" konfiguration, unter der es eine "verschweißte" unterkonfiguration gibt.
wenn ich manuell eine neue konfiguration erstellen, erstellt sw immer noch die konfiguration mit dem namen, den ich gewählt habe, z.b. pippo <a macchina=""> und eine pippo-unterkonfiguration <saldato>; ich habe also die pippo-unterkonfiguration gelöscht<saldato> aber es gibt keine möglichkeit, die stimme zu löschen <a macchina="">;

ich lege dann alles in tabellen mit meiner konfiguration und das ergebnis ist die gleiche: schnittliste in tabellina ok, blasen auf die projizierten ansichten (beide auf dem haupt und auf den anderen) ok, aber nicht stempeln die verschiedenen elemente, die sie auf den abschnitten unterscheiden;

auf dem abschnitt die teile der struktur nicht erkennt;

wie komme ich voran?
gibt es jemanden, der 2008 sp0.0 geschworen hat, der mir sagen kann, ob er dasselbe tut?</a></saldato></saldato></a>



[maca75]

hi.

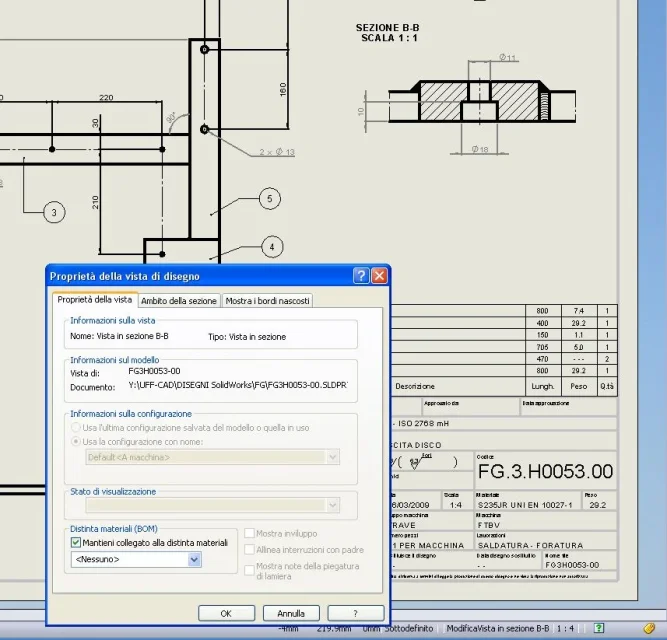

haben sie versucht, die option zu überprüfen, "einfach mit den verschiedenen materialien verbunden" in der eigenschaft der schnittansicht (siehe beigefügtes bild)?
ich habe solidworks 2008 sp. 5.0 und habe keine probleme mit den strukturmitgliedern.
hi.
michael



[-Mc-]

"schläft mit separaten materialien verbunden"

ja ich habe es versucht; es ist wahr: ich habe auch mit der 2008 version sp 4.0 versucht und es funktioniert gut.
mein 2008 sp 0.0 funktioniert nicht. natürlich habe ich auch die tabellina eingegeben, bevor die blasen versuchen und versuchen, konfiguration zu ändern, aber nichts; wenn sie wollen, dass ich die datei anhänge (ich weiß nicht, wie es zu tun, müssen sie es ausschalten).

aber das problem, das ich denke, ist über meine version oder meine solide, weil ich die gleiche datei und die arbeit an der anderen pc mit version 4.0 ich schaffte es zu tun, was ich wollte; kann jemand mir 4.0 übergeben? muss ich sie installieren oder brauche ich eine neue lizenznummer? wie funktioniert das? wer weiß, könnte mich beim prozess kontaktieren?
danke.



[sampom]

aber das problem, das ich denke, ist über meine version oder meine solide, weil ich die gleiche datei und die arbeit an der anderen pc mit version 4.0 ich schaffte es zu tun, was ich wollte; kann jemand mir 4.0 übergeben? muss ich sie installieren oder brauche ich eine neue lizenznummer? wie funktioniert das? wer weiß, könnte mich beim prozess kontaktieren?
danke.

das wollte ich ihnen sagen; warum haben sie nie aktualisiert?
normalerweise ist die sache "automatisch", erhalten sie warnungen aus dem netzwerk von neuen versionen/upgrade direkt von solidworks.com.
die abfälle / installieren direkt von ihnen ohne neue lizenz, gibt es bereits ihr (?)
wenn sie zurückbleiben, überprüfen sie vom hilfemenü auf die stimme aktualisierungen der überprüfung, es macht sie einen scheck (check die lizenz.) und empfiehlt die letzte verfügbar. von hier herunterladen und direkt installieren.

grüße
marsch



[-Mc-]

das wollte ich ihnen sagen; warum haben sie nie aktualisiert?

weil die preise, um hilfe nur exorbitant und auch telefonisch zu erhalten, ich selten zu kontaktieren;
dank allen



[sampom]

weil die preise, um hilfe nur exorbitant und auch telefonisch zu erhalten, ich selten zu kontaktieren;
dank allen

aber wenn sie eine lizenz für die version dieses jahres haben, sind die sps für diese version garantiert und "ihr eigener" für die jährliche gültigkeit des vertrages. in dem sinne, dass, wenn sie 2008 gekauft haben, sie automatisch "in unterstützung" für das laufende jahr, einschließlich updates.

grüße
marsch



[marcof]

weil die preise, um hilfe nur exorbitant und auch telefonisch zu erhalten, ich selten zu kontaktieren;
dank allen

wie es richtig erinnert, sie sampom die sps ihrer version können sie sie auch, wenn sie nicht in unterstützung. ich füge hinzu, dass es nicht denkbar ist, mit jeder version am sp 0.0 zu arbeiten
