Eingeführtes Schrittmodell anpassen

[Anon 9001]

hi, ich modelierte einen lcd-bildschirm in rhino und ich möchte die tabelle durch solidworks machen, das modell in schritt exportieren. ich kann mich nicht an die gesichter des schrittmodells anschließen, da ohne sie zu verbinden, die kanten im tisch liegen. ich habe mit mir versucht, aber ich bekomme nichts, wahrscheinlich weil ich falsch bin, können sie das verfahren gut erklären?


danke im voraus.



[sampom]

hi, ich modelierte einen lcd-bildschirm in rhino und ich möchte die tabelle durch solidworks machen, das modell in schritt exportieren. ich kann mich nicht an die gesichter des schrittmodells anschließen, da ohne sie zu verbinden, die kanten im tisch liegen. ich habe mit mir versucht, aber ich bekomme nichts, wahrscheinlich weil ich falsch bin, können sie das verfahren gut erklären?


danke im voraus.

ich verstehe nicht, was sie fragen (meine grenze sicher).
welche ränder und wie zeigen sie?
würdest du diesen schritt posten?

grüße
marsch



[Mike1967]

hi, ich modelierte einen lcd-bildschirm in rhino und ich möchte die tabelle durch solidworks machen, das modell in schritt exportieren. ich kann mich nicht an die gesichter des schrittmodells anschließen, da ohne sie zu verbinden, die kanten im tisch liegen. ich habe mit mir versucht, aber ich bekomme nichts, wahrscheinlich weil ich falsch bin, können sie das verfahren gut erklären?


danke im voraus.

ich verstehe, was sie meinen, sie müssen die exporteinstellungen in rhino steuern.
mir war dasselbe mit einem lager passiert, am tisch in den abschnitten
war unsichtbar, weil es aus oberflächen bestand und daher kein fester körper war.
versuchen sie, nach xt zu exportieren (ich weiß nicht, ob rhino tut, es ist viel, dass ich es nicht nutze).

edit: versucht mit rhino 1.1, mit parasolid ist perfekt!
sie können sogar die version von solidworks wählen.



[Onda]

in rhino müssen sie überprüfen, ob es sich um eine geschlossene polyoberfläche handelt. sonst ist es kein feststoff.
klicken sie auf das objekt in rhino, und klicken sie auf details in der eigenschaftsleiste.
wenn es kein geschlossener polyoberfläche war, müssen sie die showflanke aktivieren (befehl _showedges)
und überprüfen, welche kante nicht zufällig ist.
an dieser stelle können sie die kanten rekonstruieren, wenn schlecht gemacht oder einfach mit ihnen verbunden, wenn ihre distanz niedrig ist, aber über dem toleranzsatz (command _joinedge).
sobald das rhino-modell eine geschlossene polyoberfläche ist, können sie es als schritt oder als parasolid ohne probleme in solidworks exportieren.
ich bin ein prozess, der oft und immer funktioniert.

wellen



[Anon 9001]

das geld ist ein fester geschlossen und hat keine offenen kanten, aber es ist in ein wenig sauber gebaut, weil ich musste ein set von "tops" zu einigen fehlern wiederherzustellen. das problem ist, dass trotz eines schritts und trotz eines geschlossenen feststoffs, wenn ich den tisch zeigt die kanten der verschiedenen oberflächen, die das objekt bilden (ich spreche nicht von den freiliegenden kanten).
ich versuchte zu parasolidieren, aber swx sagt, dass daten in xt-datei möglicherweise nicht gültig sein, und es nicht öffnet.


ich habe die schritt-datei angebracht: ich bin ein niubbo so haben geduld


danke für die aufmerksamkeit.



[Onda]

bitte befestigen sie den schritt. ich habe nicht die 2010 sw
danke.



[Anon 9001]

bitte befestigen sie den schritt. ich habe nicht die 2010 sw
danke.

tut mir leid, aber ich bin nicht auf meinem pc und ich verwirrte dateien, aber ich habe den schritt bearbeitet und hochgeladen.



[Onda]

ich habe es geöffnet und ohne probleme auf den tisch gelegt.
eigentlich, wenn ich die schrittdatei in rhino neu laden sagt mir, es hat ungeschlossene kanten. aber in sw alles funktioniert.
wellen



[sampom]

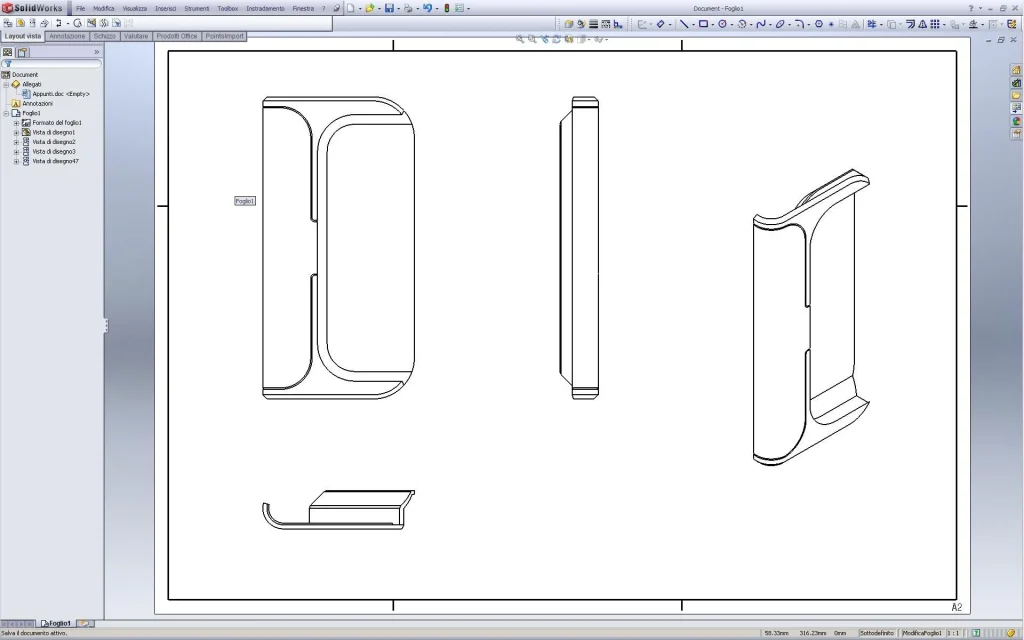

..ich öffnete auch den schritt (und korrigierte automatisch die oberflächen, die sie brauchten) und legte auf den tisch ruhig.
mir scheint, dass das display korrekt ist:.. swx 2009

hallo?
Marmelade



[sampom]

das geld ist ein fester geschlossen und hat keine offenen kanten, aber es ist in ein wenig sauber gebaut, weil ich musste ein set von "tops" zu einigen fehlern wiederherzustellen. das problem ist, dass trotz eines schritts und trotz eines geschlossenen feststoffs, wenn ich den tisch zeigt die kanten der verschiedenen oberflächen, die das objekt bilden (ich spreche nicht von den freiliegenden kanten).
ich versuchte zu parasolidieren, aber swx sagt, dass daten in xt-datei möglicherweise nicht gültig sein, und es nicht öffnet.


ich habe die schritt-datei angebracht: ich bin ein niubbo so haben geduld


danke für die aufmerksamkeit.

warte.
nicht, dass sie die option aktiviert haben Mögliche Zangenseiten?
überprüfen sie die menüanzeigen aus der tabelle oder direkt vor den optionen. oder immer vom tisch, rechts clik auf der ansicht und thailändischer vorstand.

Habe ich geweint?
Marmelade



[marcof]

warte.
nicht, dass sie die option aktiviert haben Mögliche Zangenseiten?

Kontakt!

Die Zitate

Die Frage.



[Anon 9001]

jungs entschuldigen die verzögerung, sie haben recht, die möglichkeit der sichtbaren tangenten kanten wurde aktiviert. aber ich warnte sie von meiner hohen unerfahrenheit:

vielen dank für ihre geduld!



[Anon 9001]

ich brauche eine hand mit der tabelle: aus dem importierten modell swx erkennt nicht wesen als kreise oder bögen und macht mich folglich nicht zitieren sie als solche (ich nutze die intelligente quote, um sie zu zitieren, gut? : lächeln: )
wie rekonveniere ich diese wesen, damit ich sie richtig zitieren kann?
