Machining Catia - Kreisbogen angenähert mit geraden Linien

[Braindrop81]

hallo alle,

ich stelle mein problem kurz vor... ich dachte, es sei ein wenig, dass ich wegen der zeit der arbeit nicht catia benutzt habe ... in meiner neuen firma muss ich deli-einsätze in aluminium aus den verschiedensten formen realisieren ...wenn ich gehen, um die chililindrialen oberflächen oder kugeln zu erkennen, die oberfläche ist nicht gekrümmt, aber es ist alles gesichtet... es schien mir zu erinnern, dass durch eine nähere toleranz das problem gelöst, aber offensichtlich schlecht erinnert wurde ...kann versehentlich

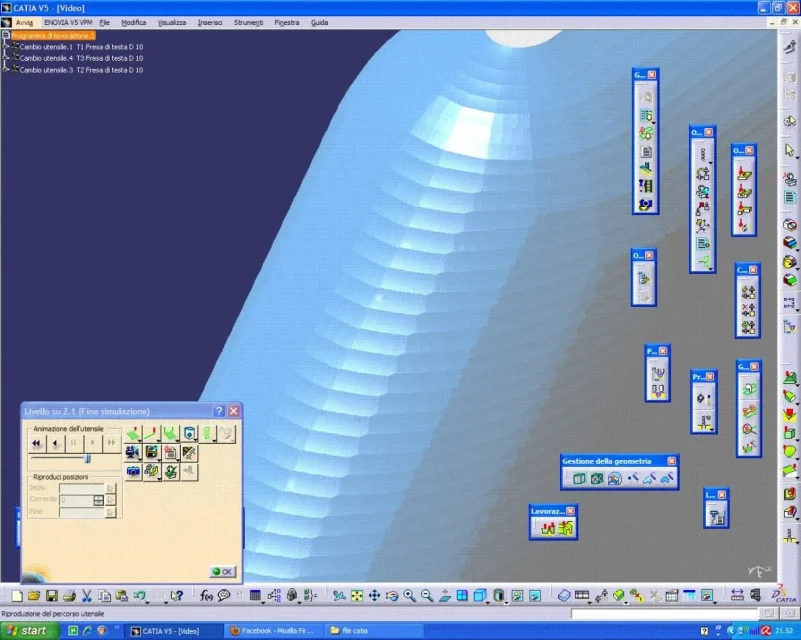

ich hänge ein bild an, weil ich vielleicht nicht klar genug war. .


vielen dank!



[FrancoB]

beurteilung durch das bild und was sie im modellbaum sehen scheint, dass sie mit einem zylindrischen messer eine ebene bearbeitung auf z durchführen.
es wäre mehr angezeigt, einen kugelschneider zu verwenden, der einen abstand zwischen den durchgängen von 0,3 - 0,2 mm einstellt.
verkleinern des wertes der verarbeitungstoleranz hilft, die oberfläche des einzelnen passes zu verbessern, nicht die gesamte verarbeitung.
denken sie daran, dass die entfernung zwischen der vergangenheit weiter reduziert, so dass die oberfläche zu verbessern, aber viel zu erhöhen
die größe des en.

lass mich wissen!
