Rat für die Erzeugung einer bestimmten

[corsaro33]

guten morgen.

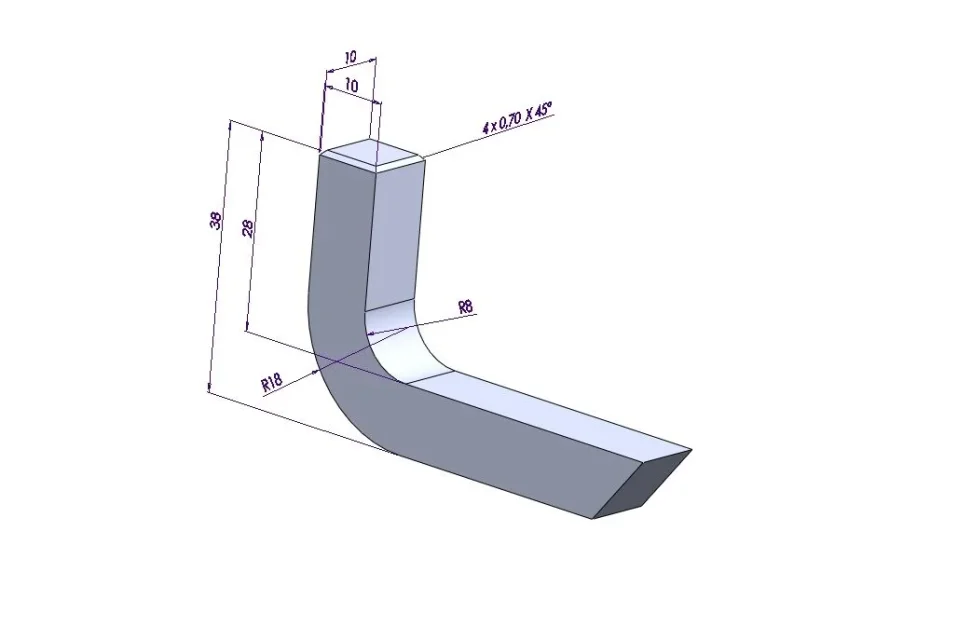

ich habe eine frage, um die herstellung des anhangs zu fragen.
"das material des stückes ist in c10"

derzeit wird diese angabe manuell hergestellt,
wie die zahl unhaltbar wird, (10000 jahr)
fragen und fragen sie, welche alternative es möglich ist (gedruckt, gebogen, betrogen usw.)
die einzige maßbindung ist eine gewisse genauigkeit des bildes im teil
der vier kegel (10x10 +0.00 -0.1)

danke im voraus für die antworten.



[mtbnicola]

aber wie geht es jetzt? ich würde ein paar saiten nehmen, um es zu messen, abzuschneiden, und dann würde ich in form zu bewegen.



[corsaro33]

hallo, mtbnicola,

wie sie sagen:
zusätzlich eine passage zur belästigung für die letzten fasen



[Alex_87]

guten morgen für alle, die automatische alternative zu mir wäre, eine schneidbank zu bauen und die auch als biegemaschine machen. jeder zyklus wird zu einer zeit 4 stück produzieren. was sagst du?



[corsaro33]

hallo alex.

ich weiß nicht, was du mit "cut bank" meinst.
vielleicht, weil ich noch nie einen gesehen habe...



[Alex_87]

tut mir leid, du hast vollkommen recht. praktisch wäre ein tisch der größe mehr oder weniger 1m x 1m mit motoren mit klingen und pneumatikzylindern zur durchführung von biegen.



[mtbnicola]

wenn sie die ausrüstung bauen können, um es alles zu tun + einfach. .



[Alex_87]

ich brauche 2 quoten, die nicht im bild des produkts sind. die quote in x und der gekippte schnitt am ende. ich gebe dir eine kiste, um dir meine vermutung zu zeigen.



[corsaro33]

gesamtlänge in x ist 60m m
der schnitt ist 38°



[SHIREN]

hi.
10x10 mm:
vielleicht na normale biegemaschine löst ihr vorzeichen oder eine v-form
matrix und stempel, bei denen im bestimmten winkel als "rückkehr des materials" betrachtet werden muss
dann die längen mit sägeschnitt definieren
vielen dank



[corsaro33]

hi.
10x10 mm:
vielleicht na normale biegemaschine löst ihr vorzeichen oder eine v-form
matrix und stempel, bei denen im bestimmten winkel als "rückkehr des materials" betrachtet werden muss
dann die längen mit sägeschnitt definieren
vielen dank

hi shiren,

unser problem ist, die konstruktion dieses speziellen (einfachen)
möglichst automatisch,
die falte des stückes machen wir es zur biegemaschine und setzen 20-30 stücke zu einer zeit,
das problem ist die beiden schnitte zum seghetto eins bis 90° und die andere bis 38°
mehr die fabelnde sutto die schikanierung.



[massi481]

schneiden sie die entwicklungen mit winkel und machen sie dann eine falte zu v schimmel, obwohl ziemlich oft 10mm



[massi481]

um die stücke zu schneiden, könnten sie eine maske machen und schneiden sie sie mit der scheibe vielleicht auf einer tacchella und die schräge immer mit einem werkzeug, das 90° unter einer schleifscheibe drehen kann



[PiegatoreSolidworks]

leute meiner meinung nach müssen laserschnitt sein! wenn sie das design und die bestellung senden müssen, die ich kümmern werde!



[vale79]

leute meiner meinung nach müssen laserschnitt sein! wenn sie das design und die bestellung senden müssen, die ich kümmern werde!

ich stimme zu, für große mengen ist es ein laserschnitt, aber die abschrägung an die schleifmaschine.



[sampom]

..wir hoffen, dass nach 5 monaten der korsische freund gelöst hat:biggrin:

grüße
marco: lächeln:
