Unterschiedliche Schneidkantenprofile

[c.marcello]

guten morgen, ich habe versucht, mich umzusehen, aber ich fand nichts wie mein problem... ich versuche, einen weiteren kleinen schritt für das wissen und die nutzung des programms zu machen, und ich bin gerade über das schneiden hinausgekommen. .
in der praxis geschieht es mir, dass die winkel 1 und winkel 2 parameter nach einem kurzschluss eines beliebigen profils (auch einfach) verschwinden.
das testverfahren, das ich getan habe, ist:
ich skizziere eine linie auf der obersten etage, die einen der anderen zwei stockwerke schneidet;
ich erstelle ein schweißprofil (z.b. aus einem 30x30x3) rahmen
..und bis hier alles gut, wenn ich in das eigentum des separaten schnitts gehe ich die länge und die beiden ecken..
dann von der schweißleiste gehe ich auf den shortcut und erweitern befehl, als körper, um zu kürzen klicken sie auf den zuvor erstellten und als schneidplan den plan, den ich in punkt ein gekreuzt hatte, und ich eliminiere einen der beiden teile (oder auch ohne die beseitigung des teils ändert sich nicht), an diesem punkt gehe ich, um den separaten schnitt zu aktualisieren und auf das eigentum des teils zu gehen, und dort leider wird die länge aktualisiert, während die ecken (beide ist... und die 2)
ich habe verschiedene einstellungen versucht, aber das ergebnis ändert sich nicht...



[c.marcello]

oops. entschuldigung... ich erkannte jetzt, dass selbst wenn ich für eine weile eingeschrieben war, ich nie aufgetaucht war... entschuldigung. .

mein name ist marcello und ich bin aus triest
ich benutze in der regel 2d (autocad) software, auch wenn ich versuche, herauszufinden, die grundlagen, um auf eine 3d software umzuschalten (mehr als physisch das problem ist, die mentale registrierung zu ändern. .

seit ich habe mich eingeschrieben, ich habe nur daran teilgenommen, die grundlegende operation des programms zu verstehen... ohne intervention (auch weil ich nicht glaube, dass ich die grundlage oder das wissen habe, um darauf einzugreifen)



[meccanicamg]

bye c. marcello,
hängt von den einstellungen ab, die sie der zeichnung gegeben haben. standardmäßig, was sie erwähnt, passiert nicht.

sie müssen in den eigenschaften der separaten schnitt, die nicht erscheinen "bewahren element, barter". auch ist es gut, dass sie ein upgrade im 3d-modell tun, bevor sie die tabelle in der 2d betrachten. wenn es gerade geschnitten wird, muss das rohr 0° geben. ich glaube, du irrst dich bei der modellierung.

versuchen sie, folgendes zu tun: 2d oder 3d skizze mit 3 oder 4 langen linien etwa 100 mm. dann zu einem hohlen bildprofil (das kleinste, das sie haben). sparen sie und machen sie den separaten schnitt.

schauen sie sich das tutorial an, wie sie mit profilen arbeiten. sonst posten sie die beschrifteten dateien, die wir betrachten. alles muss automatisch gehen, ohne fremde dinge zu verlassen.

vorsicht: im multibody-teil, schauen sie in die körperbox (links im baum) und klicken sie mit der dx-taste auf der artikelliste, dann tun sie automatisch, und dann wieder aktualisieren.

du wirst sehen, dass es okay ist.



[c.marcello]

hallo mechanischemg, während danke für die antwort...
aber ich glaube, ich habe schlecht erklärt (ausgesprochen, aber ich habe noch ein wenig ärger und ich werde mit den namen zwischen zeichnung und teil verwechselt.) ...das problem ist nicht bei 2d, sondern in 3d (d.h. ich bin nicht in der zeichnungsdatei... ich bin noch im teil). hält barbed element ich finde es auf der 2d, wenn ich die schnittdifferenz einfügen und sie nicht im teil finden kann:-(
innerhalb des körperkastens wird die automatische box bereits überprüft und auch wenn ich auf das update klicken, ändert sich das ergebnis nicht ...

wenn ich segmente mache, wie sie sagen, sowohl das schneiden deutlich als auch unter dem besitz des multibody gibt mir die richtigen winkel... das problem existiert nur, wenn ich ein element verkürze... in der praxis im verkürzten element wird die länge aktualisiert, während die winkel nicht mehr erscheinen... selbst wenn ich nichts aktualisieren (und beide auf dem schneiden deutlich in der 2d und in der eigenschaft des 3d multibody)...
nach platz ein paar bilder auf was passiert..



[c.marcello]

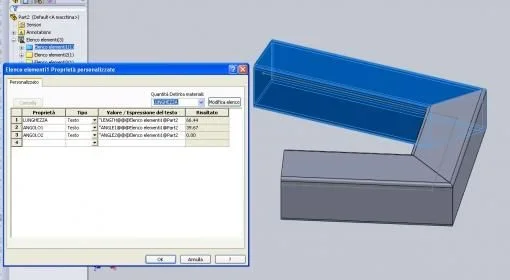

platz 2 bilder... in der praxis das erste bild (bild1) ich habe 3 profile gemacht und auf dem multibody die eigenschaft der ersten (und alle anderen ist richtig). .
image2: i cut the first item i aktualisiert die artikelliste, aber die ecken der 2 sind weg. was ich nicht verstehe, ist, dass ich durch absurdität nur 1 der 2 ecken ändere und zumindest das bleiben sollte, sondern alle 2 verschwinden:-(



[meccanicamg]

ich habe das problem von ihren fotos gesehen. ich nutze sw 2010 x64 sp 2.1 und es gibt mir nicht das problem. wenn sie eine sp0 oder eine nachweisbare version verwenden, können sie das problem geben. ich sage dir das, weil ich versucht habe, dieselbe übung zu machen, die du selbst gemacht hast, aber mir nicht von absolut "-" als wert und es aktualisiert richtig.

versuchen, ctrl+q zu drücken, um die vollständige aktualisierung des modells zu zwingen und mir zu sagen, ob etwas ändert.



[c.marcello]

ich versuchte, ctrl-q zeigt mir das symbol auf liste elemente, die aktualisiert werden müssen, das wohnzimmer und alles, wie vor...
ich sollte die version betrachten, aber ich denke, es ist nicht aktualisiert. da der laptop nicht meins ist, aber ich habe mir den besitzer geliehen, das programm während der feiertage (sue...hihih) zu versuchen, sobald ich das problem erwähnte und dann tun, was er will (auch wenn ich nicht weiß, wie die solide sp arbeit - ich meine als lizenzen - wenn sie enthalten sind oder nicht) ... vabbè danke unendlich für die hilfe und die zeit verloren zu gut machen ...
ich bin jedoch schon glücklich, dass es nicht mein fehler ist, aber es ist ein problem des sw..eppoi, der vielleicht ein morgen ich werde es auch in stabiler pflanze nehmen und dann werde ich beginnen, aktiver das forum zu besuchen... für jetzt denke ich, ich werde mich auf sporadische anwendungen nach der verfügbarkeit oder nicht des laptops beschränken. .



[meccanicamg]

in ordnung. wir schicken die rechnung zu ihrem freund hahaahahahahahahahahah
wenn sie jedoch aktiv sind, ist die lizenzvereinbarung mit dem internet verbunden und sie tun das update auf die neueste version. wenn es nur die alte version ist, aber ja, müssen sie ihm seine bürokratie und bequemlichkeit ansehen.
