Muster mit Rotation

[xgr81]

bye to all,
weiß jemand, wie man ein muster auf achse mit einer drehung des jeweiligen auf der gleichen achse macht?
ich möchte einen rotor in der montage bauen, um alle blechpakete zu montieren, muss ich ein muster ausführen, aber es ist notwendig, dass das walzblech eines bestimmten winkels.
danke für ihre hilfe.
hi.



[Preparation-H]

ich habe einen sehr schnellen test gemacht.
dann das erste bauteil a. fixieren, das bauteil erneut mit der achse z.b. ausrichten, die rechte und vordere ebene zur festlegung des winkels zwischen dem ersten und zweiten bauteil und schließlich wählen sie die 2 rückflächen, verbinden sie sie mit dem offset, um sicherzustellen, dass sie übereinander liegen, wie sie wollen.
in dieser punkt befehlsreihe mit der zweiten komponente zu addieren, wählen sie die erste quote und geben sie ihr die erste inkrement, wählen sie die zweite quote (z.b. der winkel) halten ctrl und die zweite inkrement, unten zeigen, wie viele kopien sie haben möchten. .
es sollte funktionieren.

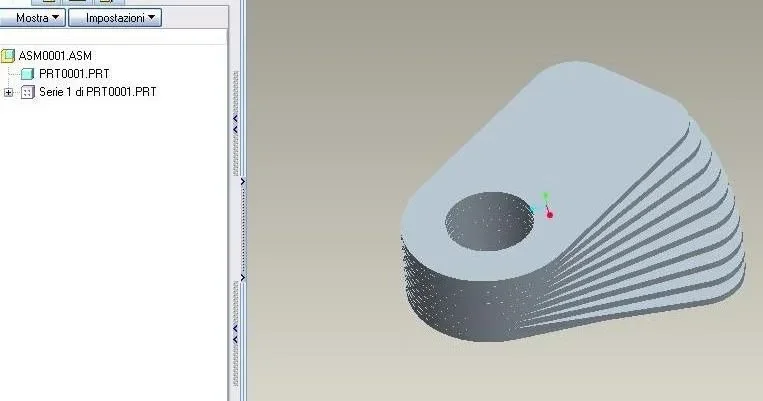

ich habe so was. (sieh nicht, ob es irgendwelche fehler/orrorises gibt... :togue

hi.
p-h



[xgr81]

hi.
das könnte mein fall sein, danke.
ich sage dir, wie es ging.
danke.
hi.



[KarlHeinz]

bye to all,
egal, ob 2 mal die gleiche komponente "a", einfach ein brett zuerst erstellen und dort die erste komponente montieren, dann senden sie sie in serie wie richtig gesagt vorbereitung-h.
auf diese weise sind alle stücke in der gleichen serie: lächeln:



[xgr81]

hi.
vielen dank für ihre klarstellung,
das ergebnis, dass p-h vorgeschlagen hat, ist ausgezeichnet, jetzt sie befestigen es auch ihren vorschlag hinzufügen.
vielen dank für ihre hilfe und für die lehre mir etwas, das ich nicht wusste.
hi.
david



[KarlHeinz]

hi.
vielen dank für ihre klarstellung,
das ergebnis, dass p-h vorgeschlagen hat, ist ausgezeichnet, jetzt sie befestigen es auch ihren vorschlag hinzufügen.
vielen dank für ihre hilfe und für die lehre mir etwas, das ich nicht wusste.
hi.
david

es war ein vergnügen!

tschüss!
