3D verzerrtes Display

[valebiro]

hi.
ich wollte fragen, ob jemand weiß, wie ich das problem lösen kann:
ich installierte auf zwei verschiedenen tragbaren pcs, 2 verschiedene versionen von catia, r18 und r20, aber auf beiden fand ich das folgende problem: ich visualisiere die geometrien, die verzerrte design, gestreckt in richtung des bildschirms des laptops (das ist 16:9). auf diese weise sehe ich die kreise als ellipsen, quadrate als rechtecke, etc...
ich habe bereits versucht, die bildschirmauflösung (die sehr unangenehm ist) zu ändern und neu zu installieren, aber nichts. .
was kann ich tun?

vielen dank.

valentin.

p.s.: auf einer der beiden prostata hatte ich bereits eine version von catia (r14) installiert und es war ok.



[falonef]

sie müssen die werte einer variablen den catenv ändern.

ich sage ihnen nicht, wo, aber gewöhnen sie sich daran, im forum zuerst zu schauen und nicht bequem eine frage zu stellen, ohne zu versuchen.

ps: valebiro, nichts persönliches gegen sie



[valebiro]

hallo, falonef.
ich fand den ort, an dem sie über catenv-variablen sprechen, aber um mein problem zu lösen, weiß ich nicht, was die genaue variable ist und der wert, den ich an...
kannst du es mir sagen? vielen dank!!



[stef_design]

hallo, falonef.
ich fand den ort, an dem sie über catenv-variablen sprechen, aber um mein problem zu lösen, weiß ich nicht, was die genaue variable ist und der wert, den ich an...
kannst du es mir sagen? vielen dank!!

hi ich musste auch kämpfen, um die richtigen einstellungen zu finden.
ich ziehe dir meine.
1-sie müssen gehen c:\dokumente und einstellungen\alle benutzer\dati anwendung\dassaultsystemes\catenv2-öffne die datei:Catia.v5r20.b20.txt3- am ende der datei, decken sie diese zeilen:
katwidthmmofscreen=330
catheightmmofscreen=206ciao:



[valebiro]

vielen dank!! ich werde es sofort versuchen!



[Alby189]

Hallo alle, ich stelle mich vor: Ich bin abscheulich und das ist meine erste Katzenbenutzer-Post, ich nutze derzeit Erfinder, aber ab Ende April werde ich die Firma ändern und ich muss caia verwenden, daher übe ich zu Hause mit dem Handbuch des Profis des Edelmanns.

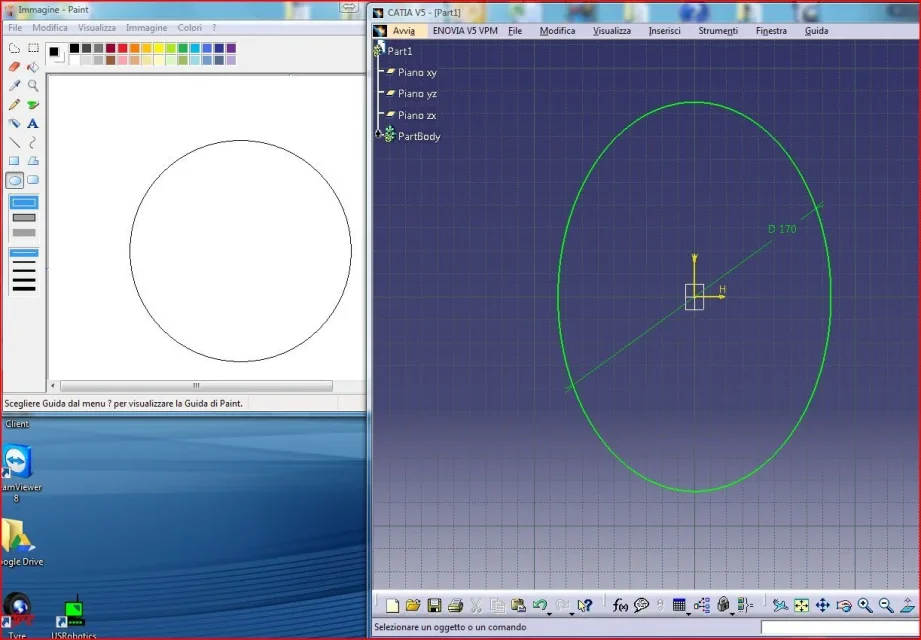

Ich habe ein Bild-Visualisierung Problem, ich sehe auch die Kreise als Ellipsen, in anderen Programmen statt die Kreise sind perfekt.
Wie kann ich das lösen?
Kann Ich kopiere auch diese Zeilen oder brauche andere Parameter?

Vielen Dank!



[Alby189]

Weiß irgendjemand etwas?
