Oberflächenverbindung

  • Ersteller Ersteller stefanoart
  • Erstellt am Erstellt am

stefanoart

Guest
guten morgen.
ich möchte diese 2 oberflächen sammeln.
ich versuchte mit blend passend auf oberflächen, aber das ergebnis, aber das beste, ist noch nicht, was ich wollte.
meine notwendigkeit, neben der montage der oberflächen, ist, den "externen" kanten zu folgen und zu vermeiden, dass zwischen den verschmolzenen oberflächen der "salz" gebildet wird (ich weiß nicht, wie man den verbindungspunkt zwischen den 2 rf erklärt, wenn sie nicht der gleichen richtung folgen).
ich versuchte mit maschen von kurven, binären oberflächen. .
ich hänge fest. .
allego-datei
danke für anregungen


Anhänge

wahrscheinlich wird ihnen jemand ausführlichere und korrekte antworten geben.
ich glaube, dass ein teil des problems in den anfangsflächen wenig "rein" liegt (ich weiß nicht, wie man sie anders definiert), vor allem die der ferse, in der vorderen spitze und in der tatsache, dass es neigt sich zu schließen.( ich denke, es ist schwierig, eine kontinuierliche oberfläche zu bekommen, perfekt tangent als dieser teil.

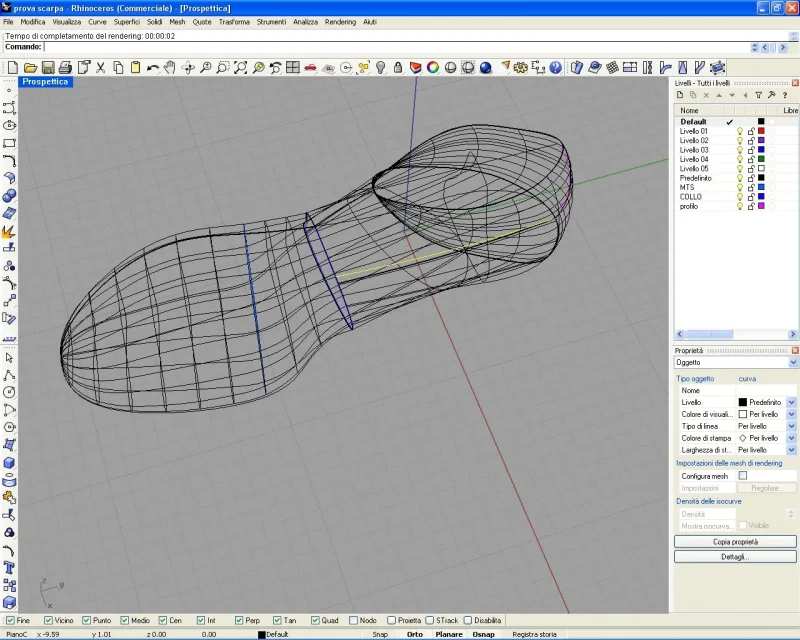

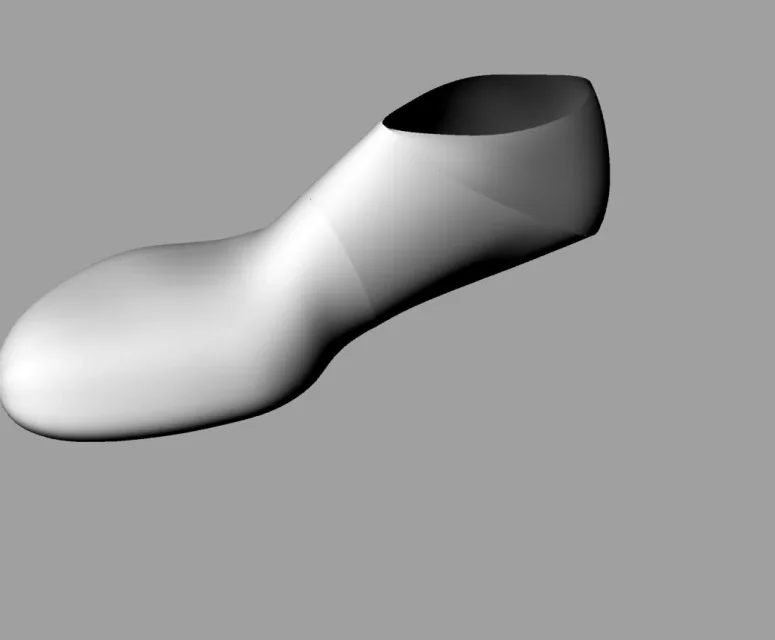

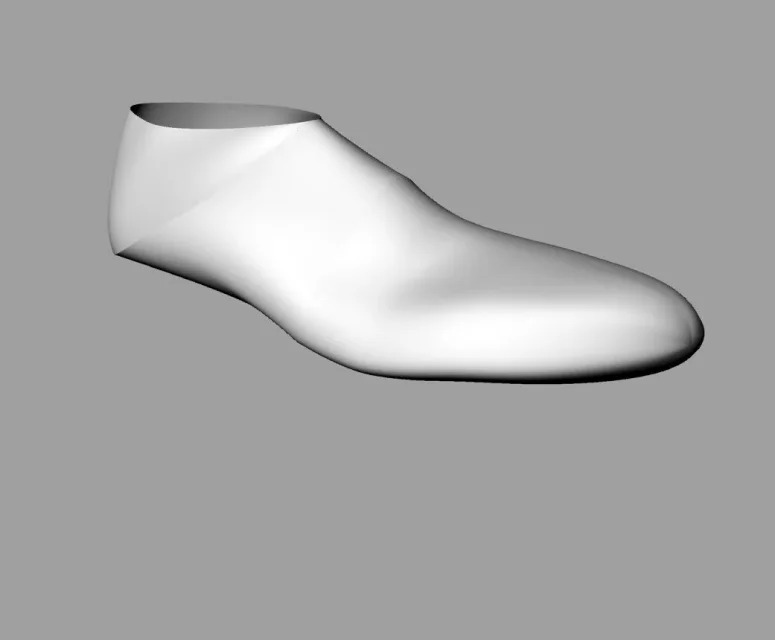

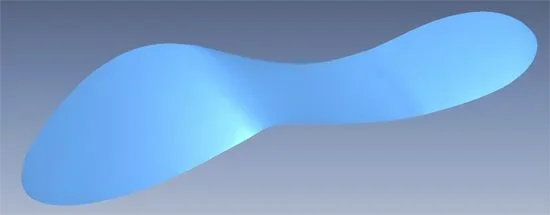

ich versuchte mit feige 1 track, wie aus bildern, die ich anhefte.
ich weiß nicht, ob es dir gut geht.


Anhänge

  • Racc.Scarpa 1.jpg
    Racc.Scarpa 1.jpg
    19 KB · Aufrufe: 12
  • Racc.Scarpa 2.jpg
    Racc.Scarpa 2.jpg
    17,9 KB · Aufrufe: 6
  • Wireframe Racc.Scarpa.jpg
    Wireframe Racc.Scarpa.jpg
    234,5 KB · Aufrufe: 11
ich glaube, es zieht eine vierseitige oberfläche (oder zwei oberflächen, wenn sie nicht können) und spielt auf der länge und dem grad der tangente.
ich helfe ihnen nur konzeptionell, denn ich benutze nicht rhino und ich kann ihnen den genauen befehl nicht sagen; aber ich weiß, dass es das gleiche ist wie die software, die ich benutze.

ich habe jetzt keine rhinos unter meiner hand, aber sind sie sicher, dass die kurven, die das gelenk erzeugen, an den gegebenen oberflächen tangente sind? ich glaube, das problem ist da. an der grenze würde ich versuchen, ihre oberflächen mit plänen zu schneiden, wo sie ihre referenzkurven liegen wollen, erzeugen lokal die kurven, die die relaisflächen definieren und diese verwenden, um zangenz zu verhängen.

ich hoffe, du verstehst, ich weiß, dass ich kein sessel bin. .

guten morgen.
ich möchte diese 2 oberflächen sammeln.
ich versuchte mit blend passend auf oberflächen, aber das ergebnis, aber das beste, ist noch nicht, was ich wollte.
meine notwendigkeit, neben der montage der oberflächen, ist, den "externen" kanten zu folgen und zu vermeiden, dass zwischen den verschmolzenen oberflächen der "salz" gebildet wird (ich weiß nicht, wie man den verbindungspunkt zwischen den 2 rf erklärt, wenn sie nicht der gleichen richtung folgen).
ich versuchte mit maschen von kurven, binären oberflächen. .
ich hänge fest. .
allego-datei
danke für anregungen
kurven sind fast alle nutzlos; es sind keine befehle; der eine ist das andere wert. sie müssen die kurven richtig gestalten. oder

1 - kurven müssen durchschnitten werden
2 - die domain sollte, falls möglich, patches auf 4 seiten respektieren
3 - unnötige "spannungen" vermeiden. es gibt redundante abschnitte, die es schwierig machen, "glänzende" oberflächen zu erhalten
4 - die tangente steuern, um zu verhindern, dass oberflächen seltsame artefakte, art der unaufgeforderten teilungslinien erzeugen
5 - die kurven nach der form des schuhs ziehen
6 - wenn es sich um ein reverse engineering handelt, grob, wie das beigefügte beispiel
Anhang anzeigen prova scarpa.zipCiao

guten morgen.
ich möchte diese 2 oberflächen sammeln.
ich versuchte mit blend passend auf oberflächen, aber das ergebnis, aber das beste, ist noch nicht, was ich wollte.
meine notwendigkeit, neben der montage der oberflächen, ist, den "externen" kanten zu folgen und zu vermeiden, dass zwischen den verschmolzenen oberflächen der "salz" gebildet wird (ich weiß nicht, wie man den verbindungspunkt zwischen den 2 rf erklärt, wenn sie nicht der gleichen richtung folgen).
ich versuchte mit maschen von kurven, binären oberflächen. .
ich hänge fest. .
allego-datei
danke für anregungen
das ist der ansatz, der nicht richtig ist.
ich stimme der einstellung zu, obwohl ich es vorziehe, aus gründen des komforts und der einfachheit in den suzessiven phasen eine einzigartige oberfläche zu schaffen (offset ec.ec. )

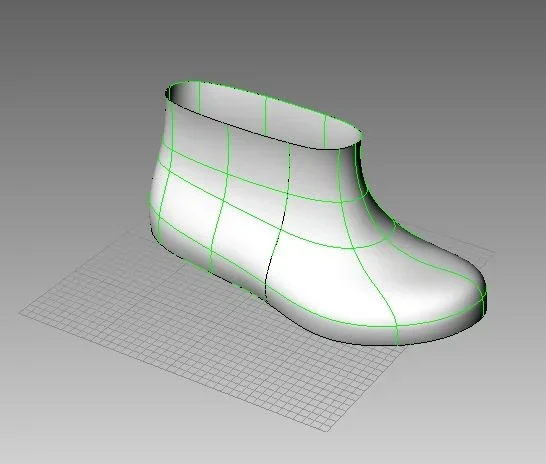

leider ist es eine lange zeit, dass ich nicht mehr in der schuhindustrie bin, und ich fand nur eine datei, um als beispiel zu posten, siehe jpg und zip-anhänge bezogen auf ein formular für eine babybox (aber die substanz ändert nicht viel).


Anhänge

  • forma_bambino.jpg
    23,9 KB · Aufrufe: 15
  • forma_Bambino.zip
    forma_Bambino.zip
    95,9 KB · Aufrufe: 8
pass auf, wenn ich fit bin. ich versuchte, wie ich konnte, auf das problem der stefanoart zu reagieren, aber ihre antworten sind auch nützlich für mich, dass manchmal ich mich in ähnlichen situationen finde: ich bin nicht klar über das konzept unter punkt 2 von giorgio mandelli und ich würde beide (giorgio und mariuss) fragen, wenn sie kurz auf die beiden ihrer verfahren hinweisen könnten.
danke.
donnerstag

pass auf, wenn ich fit bin. ich versuchte, wie ich konnte, auf das problem der stefanoart zu reagieren, aber ihre antworten sind auch nützlich für mich, dass manchmal ich mich in ähnlichen situationen finde: ich bin nicht klar über das konzept unter punkt 2 von giorgio mandelli und ich würde beide (giorgio und mariuss) fragen, wenn sie kurz auf die beiden ihrer verfahren hinweisen könnten.
danke.
donnerstag
am punkt 2. ich meine, wir müssen immer versuchen, eine gewisse regelmäßigkeit aufrechtzuerhalten, wie die kurven gezogen werden. möglicherweise immer bei 4 seiten; bei bestimmten gelegenheiten können sie grills auf den seiten verwenden, während sie wie peste die auf 3 seiten vermeiden müssen

das modell zeigt, wie eine schuhform nicht modelliert werden soll
Anhang anzeigen show-surf.zip

am punkt 2. ich meine, wir müssen immer versuchen, eine gewisse regelmäßigkeit aufrechtzuerhalten, wie die kurven gezogen werden. möglicherweise immer bei 4 seiten; bei bestimmten gelegenheiten können sie grills auf den seiten verwenden, während sie wie peste die auf 3 seiten vermeiden müssen

das modell zeigt, wie eine schuhform nicht modelliert werden soll
Anhang anzeigen 17325
tschüss.

ich sah, dass sie xor rapidform verwendet haben, um die form umzukehren, ich hatte die idee des kaufs (wenn ich noch umgedreht war).

wie geht es ihnen mit diesem programm?

hallo, vielen dank für die informationen, die sie mir gegeben haben.
ich war mir nicht sehr um die zangenz der kurven interessiert, also musste ich einige mängel erwarten.
ich werde klar versuchen, genauer zu sein und zu sehen, ob sich die ergebnisse verbessern.
ich war jedoch interessiert, diese art von kurven für den aufbau dieser form zu verwenden.
ich danke ihnen sehr für die technischen vorschläge, aber ich habe keine klarheit, insbesondere 2 und 3 (was meinen sie mit "spannungen"?
danke.

tschüss.

ich sah, dass sie xor rapidform verwendet haben, um die form umzukehren, ich hatte die idee des kaufs (wenn ich noch umgedreht war).

wie geht es ihnen mit diesem programm?
hi.
ich fühle mich aus einigen gründen gut. die hauptsache ist, dass ich grund dafür kann, als ob sie einen realen cad verwenden, und so liegt der vorteil im workflow anstatt in den eigentlichen befehlen. für den rest hängt immer davon ab, was sie tun müssen...für bestimmte aktivitäten ist es genug und fördert auch rhino umgekehrt, während für andere ist es besser, werkzeuge zu nutzen, die ein wenig leben gesehen zu erleichtern und zu bedenken, dass die umgekehrt getan klug ist immer ein "arbeit", die es vermissen viel zeit

hallo, vielen dank für die informationen, die sie mir gegeben haben.
ich war mir nicht sehr um die zangenz der kurven interessiert, also musste ich einige mängel erwarten.
ich werde klar versuchen, genauer zu sein und zu sehen, ob sich die ergebnisse verbessern.
ich war jedoch interessiert, diese art von kurven für den aufbau dieser form zu verwenden.
ich danke ihnen sehr für die technischen vorschläge, aber ich habe keine klarheit, insbesondere 2 und 3 (was meinen sie mit "spannungen"?
danke.
hallo, ich versuche zu erklären

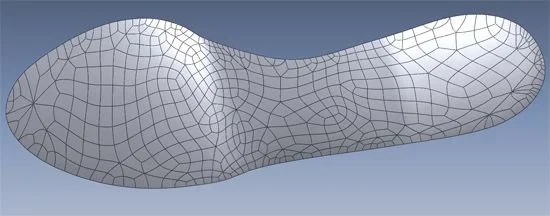

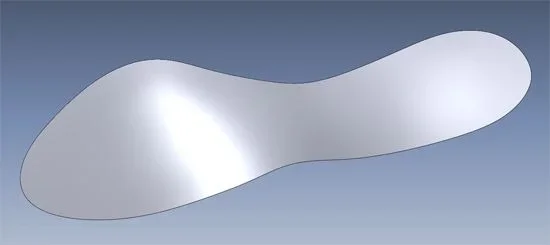

1.jpgmisura 3d - mesh stl2.jpgrealisierte oberfläche -

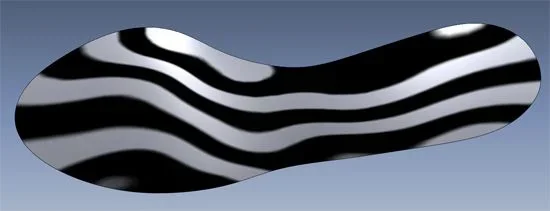

3.jpgbeispiel dafür, wie kurven laufen. das ergebnis ist eine gute qualität oberfläche

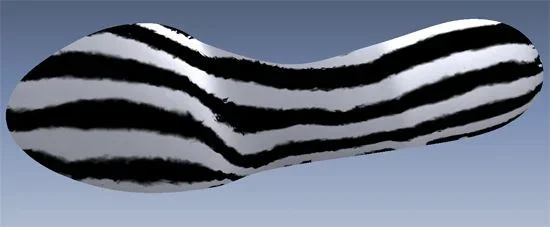

wenn sie die magie-taste "einschlafen", erhalten sie eine fleckige oberfläche. wie sie sehen, das ergebnis ist definitiv arm. geht es dir gut? boh, sie entscheiden... bei bestimmten gelegenheiten kann die autopatch ihnen dienen, aber die meisten zeit hilft werbespots, die reverse-software zu verkaufen, indem sie dem kunden sagen, dass nur ein klick, um einen mathe bereits bereit zu senden, an die cam

die "spannungen" oder bessere zangen sind überall vorhanden. .in der tat bemerken sie ein patch-gitter, das kein harmonisches muster hat. .

4.jpg[Bleep] ist ein klarer hinweis darauf...:biggrin:http://www.youtube.com/watch?v=8wsz3wbcwq4
