[Tabelle] verschiedene Schriftlinien

[cacciatorino]

einige fragen zu den zeilen schriftarten:

1) orthogonale ansichten:
ist es möglich, swx so einzustellen, dass es standardmäßig durch anzeige von tangentenkanten auf orthogonalen ansichten gehemmt wird? jetzt zeigt es mich in einer großen linie und ich fühle mich schlechter über die lesbarkeit des designs, so muss ich sie immer von hand verstecken, nachdem ich die ansicht mit dem befehl "entfernen tangent kanten".

2) assonometrische ansichten:
ist es möglich, swx so einzustellen, dass die anzeige von tangentenkanten mit der tangentenkante erfolgt? nun, selbst wenn ich die dünne linie in den schriften gesetzt, um dem tangentenrand zuzuordnen, macht es mich immer in großer linie sehen und ich muss es manuell ändern.
ist es möglich, swx so einzustellen, dass die versteckten zeilen standardmäßig in den asonometrischen ansichten entfernt werden (aber müssen sie standardmäßig in den orthogonalen sichtbar bleiben)?

3) skizzen am tisch
wenn ich linien am tisch hinzufügen muss, nutze ich das skizzenwerkzeug. das problem ist, dass alle hinzugefügten linien kontinuierlich dünn sind. auch die skizzenschrift auf der gepunkteten linie oder achse, die vorschau der generation der primitiven ist korrekt (es wird mit der ausgewählten schrift angezeigt) aber dann bei der bestätigung, dass es in dünner linie zurückkehrt, und die sache wird auch auf diese weise gedruckt.



[sampom]

einige fragen zu den zeilen schriftarten:

1) orthogonale ansichten:
ist es möglich, swx so einzustellen, dass es standardmäßig durch anzeige von tangentenkanten auf orthogonalen ansichten gehemmt wird? jetzt zeigt es mich in einer großen linie und ich fühle mich schlechter über die lesbarkeit des designs, so muss ich sie immer von hand verstecken, nachdem ich die ansicht mit dem befehl "entfernen tangent kanten".

2) assonometrische ansichten:
ist es möglich, swx so einzustellen, dass die anzeige von tangentenkanten mit der tangentenkante erfolgt? nun, selbst wenn ich die dünne linie in den schriften gesetzt, um dem tangentenrand zuzuordnen, macht es mich immer in großer linie sehen und ich muss es manuell ändern.
ist es möglich, swx so einzustellen, dass die versteckten zeilen standardmäßig in den asonometrischen ansichten entfernt werden (aber müssen sie standardmäßig in den orthogonalen sichtbar bleiben)?

3) skizzen am tisch
wenn ich linien am tisch hinzufügen muss, nutze ich das skizzenwerkzeug. das problem ist, dass alle hinzugefügten linien kontinuierlich dünn sind. auch die skizzenschrift auf der gepunkteten linie oder achse, die vorschau der generation der primitiven ist korrekt (es wird mit der ausgewählten schrift angezeigt) aber dann bei der bestätigung, dass es in dünner linie zurückkehrt, und die sache wird auch auf diese weise gedruckt.

- tangente und versteckte linien:

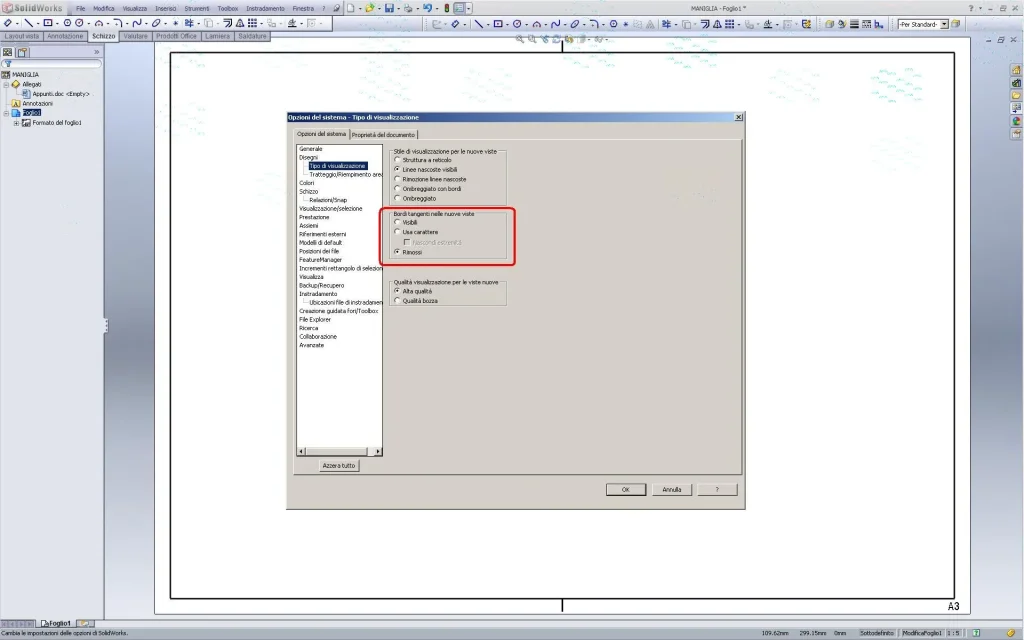

regeln "im allgemeinen" von Systemoption > design > Anzeige(dies ist zum beispiel für vorlagen, also haben sie es links).

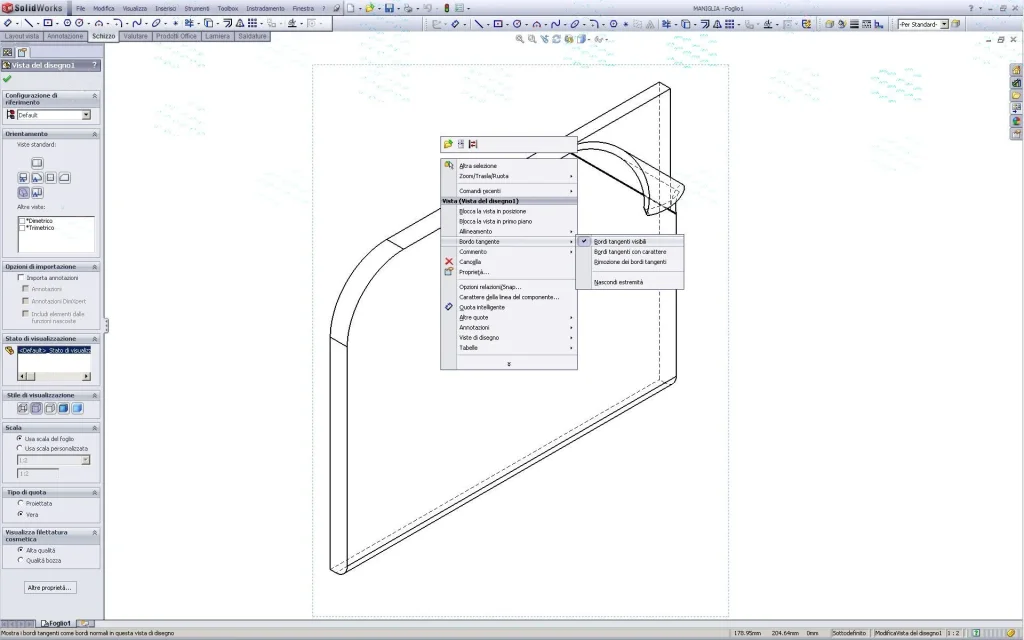

dann "in the particular" können sie jede einzelne ansicht mit der rechten clik in der ansicht ändern Tagged (probieren sie immer die richtige klik, es gibt praktisch alles im kontext und sie können es hinzufügen, was sie wollen). oder anzeige > anzeige > tangente kanten (immer nach der auswahl der ansicht).. aber ich bevorzuge das recht, es ist sofort.

für versteckte immer richtige clik (jetzt auf der komponente) und Show/nascondi. oder für alles, was in sicht verborgen ist, vom immobilienmanager designansicht die stimme anzeige stil. dies modifiziert auch "lokal" die allgemeinen einstellungen, die sie in ihren systemoptionen gegeben haben.

die skizzenlinien, die sie auf dem tisch hinzufügen, werden auf einer ebene enden, in der dieser linienstil eingestellt ist (wahrscheinlich auf 0). den stil, den sie in die optionen gesetzt haben, die sie benötigen, um sicherzustellen, dass sie (oder setzen sie später) auf der schicht Niemand. o pro Standard. bildschirmaufladung werkzeugleiste ebene, so können sie überprüfen und bewegen.

grüße
marco: lächeln:



[cacciatorino]

vielleicht hätte ich es nicht gut erklärt, was ich bekommen möchte, wäre das:

1) orthogonale ansichten werden standardmäßig ohne tangentenflanken, aber mit versteckten kanten erzeugt

2) werden die assonometrischen ansichten standardmäßig mit den tangenten kanten mit der tangent grenze schrift erzeugt (jetzt tue ich es mit der spigolo schrift in sicht und ich muss es manuell mit der dx taste auf der ansicht ändern und ihnen sagen, die tangent schrift zu verwenden) und ohne sichtbare versteckte kanten.

jetzt kann ich nicht verschiedene standardeinstellungen auf orthogonale und asonometrische ansichten anwenden, so dass ich immer meine hände zurück setzen muss, wenn ich eine ansicht erstelle.



[sampom]

vielleicht hätte ich es nicht gut erklärt, was ich bekommen möchte, wäre das:

1) orthogonale ansichten werden standardmäßig ohne tangentenflanken, aber mit versteckten kanten erzeugt

2) werden die assonometrischen ansichten standardmäßig mit den tangenten kanten mit der tangent grenze schrift erzeugt (jetzt tue ich es mit der spigolo schrift in sicht und ich muss es manuell mit der dx taste auf der ansicht ändern und ihnen sagen, die tangent schrift zu verwenden) und ohne sichtbare versteckte kanten.

jetzt kann ich nicht verschiedene standardeinstellungen auf orthogonale und asonometrische ansichten anwenden, so dass ich immer meine hände zurück setzen muss, wenn ich eine ansicht erstelle.

vielleicht habe ich es nicht gut erklärt (oder du hast nicht gut gefoltert?:biggrin.
ich habe genau das erklärt; wie man bekommt, was man will.
alles tun preis aus den systemoptionen, um den standard zu haben.
und dann für "besondere" änderungen, gehen sie nach rechts clik auf einzelne ansichten.

grüße
marco: lächeln:



[cacciatorino]

vielleicht habe ich es nicht gut erklärt (oder du hast nicht gut gefoltert?:biggrin.
ich habe genau das erklärt; wie man bekommt, was man will.
alles tun preis aus den systemoptionen, um den standard zu haben.
und dann für "besondere" änderungen, gehen sie nach rechts clik auf einzelne ansichten.

grüße
marco: lächeln:

ah ich habe diese option nicht gefunden, also löse ich sie teilweise, weil ich das gefühl habe, ich kann nicht verschiedene standardeinstellungen auf asonometrische und orthogonale ansichten anwenden, richtig?

eine weitere frage: systemoptionen zu sein, wenn mein design mit dem kunden geladen wird, werden ihre einstellungen angewendet?



[sampom]

ah ich habe diese option nicht gefunden, also löse ich sie teilweise, weil ich das gefühl habe, ich kann nicht verschiedene standardeinstellungen auf asonometrische und orthogonale ansichten anwenden, richtig?

nein. aber wie gesagt, können sie jede einzelne ansicht am tisch "veröffentlichen": halten sie die kanten standardmäßig für alle projektionen versteckt, dann, wenn sie sie in der asonometrischen ansicht (oder was sie wollen) können sie sie anzeigen.

eine weitere frage: systemoptionen zu sein, wenn mein design mit dem kunden geladen wird, werden ihre einstellungen angewendet?

nicht bleiben ihre einstellungen, denn jetzt ist das design bereits erledigt. nimmt sie dann hinter seine vorlagen mit verschiedenen einstellungen, eigenschaften etc.
wenn sie nach kundenstandards gestalten möchten, müssen sie alle vorlagen, baugruppen, boards, formate usw. zur verfügung stellen.

grüße
marco: lächeln:



[Mike1967]

ich setze kurze tasten in tastatur-optionen:

zeigt tangente kanten mit charakter. . ctrl+alt+zahl 2
zeigt sichtbare tangente kanten.. ctrl+alt+zahl 1
sichtbare versteckte linien. ctrl+alt+number 7
mit kanten schattiert. ctrl+alt+zahl 9
qualität anzeigen bozza rln/lnv..
zeigt entfernung von tangenten kanten.. ctrl+alt+zahl 3
ansicht entfernung versteckte linien.. ctrl+alt+zahl 8

schnell, schnell... und schmerzlos.
: wagen:



[re_solidworks]

wenn sie wollen, können sie die modelle auch mit voreingestellten ansichten mit den gewünschten einstellungen vorbereiten. vielleicht der 3 standard + ein iso mit den kanten, wie sie wollen.
ich habe es nie versucht, aber es sollte funktionieren.
