guten abend, alle.

mein name ist marco (obwohl der spitzname davide123) und ich bin neu zu diesem forum; ich bereite eine these mit hilfe von patran und nastran, beide von 2008, aber ich habe ein problem, diese beiden programme richtig zu drehen. 1) alles beginnt mit der zuordnung von lasten, bestimmten lasthäusern, klicken analyse und patran erzeugt die .bdf-datei; dann öffnen sie den bildschirm von nastran, laden sie die datei, aber unter der phrase "md nastran beginnig job ..." erscheint die folgende phrase "unmöglich, den angegebenen pfad zu finden": kann mir jemand sagen, warum ich es versuche?

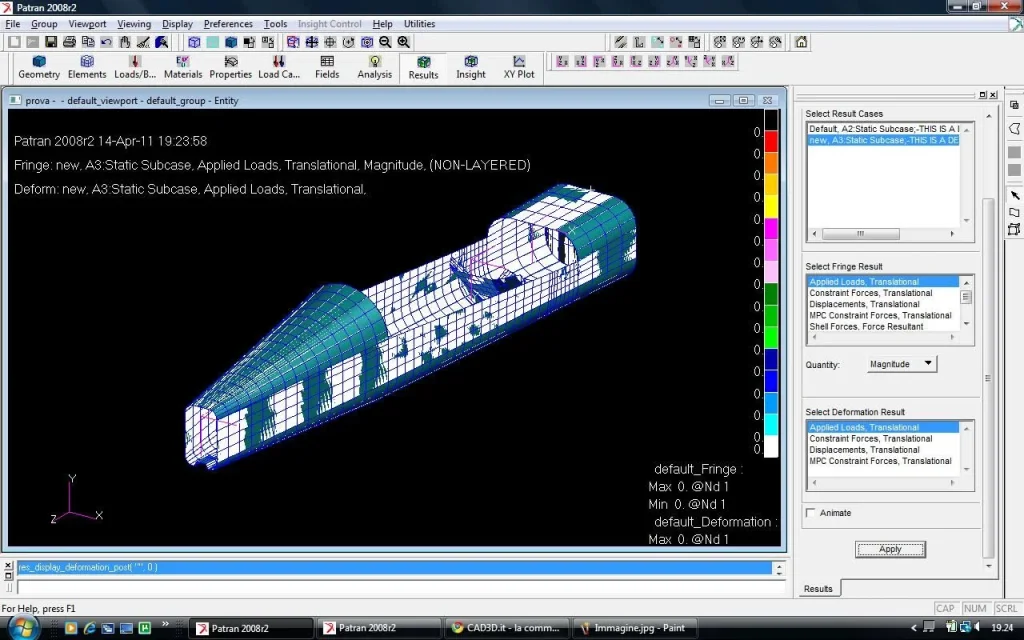

2) trotzdem erzeugt nastran die .xdb-datei oder .op2; wenn ich auf die ergebnisse zugreifen, habe ich die beiden screenshots an mir angebracht; wie sie sehen können, gibt es weiße patches auf der struktur, während stattdessen, nicht geladen, es sollte alles weiß aussehen; warum?

vielen dank für ihre aufmerksamkeit und entschuldigen sie für die mühe..

marsch



[Onda]

hallo, marco, willkommen.
wenn sie eine so hohe haftkraft haben, muss es eine last geben!
druck, beschleunigung ist da!
außerdem bewegen sie einen knoten, vielleicht sind sie an einen punkt gebunden?
es scheint mir auch, dass sie die ergebnisse durch halten unter geometrie. du musst es verstecken, sonst verstehst du nicht viel.
hi.



[davide123]

danke welle für ihre schnelle antwort.

ich bin ein noviz bei der verwendung dieser programme dann, was sie sehen, ist der einzige rumpf des ultraschalls, den ich entwerfen will. vorher berechnete ich die bindungsreaktionen der bindung, die ein incaster ist. ich habe solche werte in das programm gesetzt, indem ich es an die punkte anwende, an denen der flügelangriff sein sollte. dank der beratung, geometrie zu verstecken, hatte ich nicht daran gedacht!
warum siehst du die weißen pizzas?

marsch



[Onda]

weiße pizzas sind nicht-skalige repräsentationsbereiche. das ist unaufgefordert.
ich habe nicht verstanden, wie sie belastungen und einschränkungen angewendet haben. vielleicht, wenn sie ein muster auf einem stück papier machen und der scanner ist einfacher zu helfen.
ich denke, du solltest das flugzeug auf die flügel legen, auf die z und eine schwerkraft anwenden.
eine andere z-bindung legte es auf die schwanzebene, um den moment zu vermeiden (stehen).
dann empfehle ich ihnen, auch auf x, y im schwanz zu binden. und setzen, wenn ein teil des flügels eine bindung in x.
auf diese weise sollte das modell isostatisch gebunden sein und eine kongruente verformung ermöglichen.
ansonsten sollten sie eine trägheitsentlastungsanalyse durchführen, aber das ist das system, mit dem die freien körper mit einem ausgewogenen kraftsystem analysiert werden, aber ich glaube nicht, dass es jetzt der fall ist.

sie können auch nicht die krawatten der flügel auf einem einzigen knoten anwenden. sie müssen eine rbe2 erstellen, die die flügelangriffszone darstellt und die strenge auf den unabhängigen knoten der rbe2 anwenden, andernfalls sie "kratzen" die knoten wie in ihrem fall
hi.



[davide123]

danke für die antwort, ich werde versuchen, änderungen dann. statt in bezug auf diese nachricht von nastra: "unmöglich, den angegebenen pfad zu finden", was empfehlen sie mir zu tun?
