Layoutvorbereitung für die Herstellung mit AutoCAD 2008

[Geom. Giannelli A.]

Guten Morgen.

Ich öffne dieses neue Thema, denn in anderen Diskussionen fand ich nicht, wonach ich gesucht habe. Ich werde mein Problem aufdecken:

Ich habe 3d Design eines kleinen Gebäudes gemacht; ich habe Lichter, Texturen etc... und das Ergebnis, das aus mir herauskommt, das in das Modell kommt, ist sehr befriedigend (Ich würde gerne alles, was ich auf den 3d ich von selbst gelernt habe:biggrin

Hier.

An dieser Stelle muss ich ein Layout mit ein paar Fenstern vorbereiten, die verschiedene Ansichten des Renders enthalten. Das Problem ist, dass ich, wenn ich im Layout bin, den Befehl "Render" nicht ausführen darf, also in den Fenstern setze ich meine 3d-Design, aber nicht gerüstet.Meine Frage ist: "Kann ich meine Fenster direkt aus dem Layout machen?"!? Hast du einen Rat, mein Problem zu lösen?:confused

Vielen Dank! :finger:



[Tristan]

Meine Frage ist: "Kann ich meine Fenster direkt aus dem Layout machen?"!? Hast du einen Rat, mein Problem zu lösen?

Nein, kannst du nicht. die Render als jpeg oder tiff speichern und Bilder in das Layout einfügen



[Geom. Giannelli A.]

Nein, kannst du nicht. die Render als jpeg oder tiff speichern und Bilder in das Layout einfügen

Denken über die Situation...es war, was ich mir vorgestellt!!!:finger:4425:


Danke tristan!



[Shape]

Nein, kannst du nicht. die Render als jpeg oder tiff speichern und Bilder in das Layout einfügen

Es ist nicht richtig zu sagen, dass Sie nicht können!

wenn in der Eigenschaft der Fenster des Layouts, die Sie Schattendruck als Renderig setzen, der Druck kommt mit dem Render heraus.

dann, dass es besser ist, Bilder zu machen und sie an das Layout zu befestigen ist eine andere Sprache

p.s. Ich benutze jetzt 2012, aber es scheint mir, dass diese Option seit langem vorhanden ist.



[Geom. Giannelli A.]

Es ist nicht richtig zu sagen, dass Sie nicht können!

wenn in der Eigenschaft der Fenster des Layouts, die Sie Schattendruck als Renderig setzen, der Druck kommt mit dem Render heraus.

dann, dass es besser ist, Bilder zu machen und sie an das Layout zu befestigen ist eine andere Sprache

p.s. Ich benutze jetzt 2012, aber es scheint mir, dass diese Option seit langem vorhanden ist.

:finger:danke 1000 form... Ich folgte Ihren Anweisungen und tatsächlich können Sie auch mit 2008 tun.
das einzige Problem Ich habe über diesen Prozess, dass ich nicht das Rendern von all meinem Layout, sondern nur von den einzelnen Fenstern, aktivieren sie. : Wagen:
Ich erkläre es besser. Wenn sie sich im Layout befinden und ich den "Render"-Button drücken, geschieht nichts; wenn ich stattdessen in einem der Fenster in meinem Layout eintritt und wir "Render" wieder aufnehmen, dann tut es, aber nur das ausgewählte Fenster. Stimmt etwas nicht mit mir oder ist es?


Ich hätte mein Problem nicht wirklich gelöst; vielleicht scheint mir der einzige Vorteil, den ich in den Zeiten haben kann, um zu machen; tun sie:36_1_5:singolarly aus den Fenstern im Layout scheinen mir viel schneller.

Klarstellungen? Beratung? andere Straßen?



[lattu]

wir klären das Konzept, dass in Autocad keine Echtzeit-Rendering haben kann, aber jedes Bild muss berechnet werden. das Layout ist ein Fenster auf dem Modell, nützlich für das Layout, nichts mit Rendering zu tun.
Es ist wahr, dass Sie in jedem Fenster des Layouts den Render starten können, aber es ist, als ob es im Modell tat. die einzige gültige Lösung, die von Tristan vorgeschlagen wird



[Shape]

wir klären das Konzept, dass in Autocad keine Echtzeit-Rendering haben kann, aber jedes Bild muss berechnet werden. das Layout ist ein Fenster auf dem Modell, nützlich für das Layout, nichts mit Rendering zu tun.
Es ist wahr, dass Sie in jedem Fenster des Layouts den Render starten können, aber es ist, als ob es im Modell tat. die einzige gültige Lösung, die von Tristan vorgeschlagen wird

Dann habe ich mich vielleicht nicht gut erklärt:

der Benutzer fordert, die Render mit dem Layout drucken zu können, die Optionen sind zwei:

1. Bilder von Rendern machen und dann importieren (Lösung von Triastan)

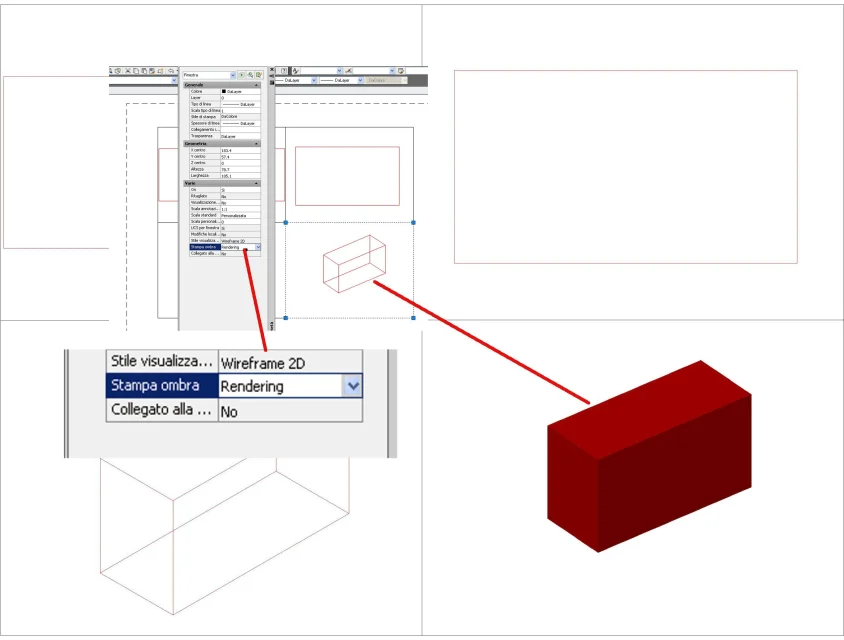

2. setzen in die Fenster der Lege die Druckeigenschaft Schatten "Rendering" mit diesem Verfahren Ich visualisiere nicht das Rendern von Autocad, aber beim Start des Drucks beginnt der Prozess des Renderns und das Ergebnis Papier und/oder pdf ist ein Rendering der im Layout gedruckten Fenster.



[Geom. Giannelli A.]

wir klären das Konzept, dass in Autocad keine Echtzeit-Rendering haben kann, aber jedes Bild muss berechnet werden. das Layout ist ein Fenster auf dem Modell, nützlich für das Layout, nichts mit Rendering zu tun.
Es ist wahr, dass Sie in jedem Fenster des Layouts den Render starten können, aber es ist, als ob es im Modell tat. die einzige gültige Lösung, die von Tristan vorgeschlagen wird

Ich teile....!!! war in der Tat eine Lösung, die ich auch bewertet hatte!

Ich hatte gehofft, dass es eine Funktion gab, die das Rendern des gesamten Layouts zusammen machte. Geduld.

Vielen Dank!



[Shape]

Dann habe ich mich vielleicht nicht gut erklärt:

der Benutzer fordert, die Render mit dem Layout drucken zu können, die Optionen sind zwei:

1. Bilder von Rendern machen und dann importieren (Lösung von Triastan)
2. setzen in die Fenster der Lege die Druckeigenschaft Schatten "Rendering" mit diesem Verfahren Ich visualisiere nicht das Rendern von Autocad, aber beim Start des Drucks beginnt der Prozess des Renderns und das Ergebnis Papier und/oder pdf ist ein Rendering der im Layout gedruckten Fenster.

Ich hatte gehofft, dass es eine Funktion gab, die das Rendern des gesamten Layouts zusammen machte. Geduld.

ist der oben angegebene!!!!



[Tristan]

ist der oben angegebene!!!!

ist die richtige Form, es gibt auch diese Möglichkeit. Das einzige, was ich finden kann, ist, dass die Vorschau fällt:
...wie immer es funktioniert



[Shape]

ist die richtige Form, es gibt auch diese Möglichkeit. Das einzige, was ich finden kann, ist, dass die Vorschau fällt:
...wie immer es funktioniert

Natürlich sollten die Einstellungen für das Render vor, zum Zeitpunkt der Presse ist es möglich cmq die Qualität der Ausgabe zu wählen, d.h. bozza,bassa,alta,presentazione etc.... (Ich spreche immer von 2012, 2008 erinnere ich mich nicht, ob es bereits vorhanden war).



[lattu]

Dann habe ich mich vielleicht nicht gut erklärt:

der Benutzer fordert, die Render mit dem Layout drucken zu können, die Optionen sind zwei:

1. Bilder von Rendern machen und dann importieren (Lösung von Triastan)
2. setzen in die Fenster der Lege die Druckeigenschaft Schatten "Rendering" mit diesem Verfahren Ich visualisiere nicht das Rendern von Autocad, aber beim Start des Drucks beginnt der Prozess des Renderns und das Ergebnis Papier und/oder pdf ist ein Rendering der im Layout gedruckten Fenster.

Du hast recht.
Ich hatte dieses Setzen nie bemerkt.
Ich blieb bei den alten Verfahren, gut zu wissen
