Zeichnung und Quote a cam

tech

Guest
Hallo an alle..... forschen Ich habe dieses Thema erreicht;
Ich bin ein Student von ing und sollte einen Nocken einer Nockenwelle zeichnen; dieses Design sollte dann dem Müller oder Lather für seine Realisierung zur Verfügung gestellt werden!
Ich habe den echten Baum und zunächst hatte ich an zwei Umfängen einen kleineren Radius und einen höheren Strahl gedacht und mit den Bestechen verbunden! Ich bemerkte jedoch, dass der Bereich, der von den Tangenten, in Wirklichkeit und alles andere als gerade vereint werden sollte! Könnten Sie mir Richtlinien geben, um die Kamera zu zeichnen und dann zu zitieren?
Ich habe Autocad... aber ich bin überhaupt nicht Experte für das Programm!!

Ich interveniere zu sagen, dass die Nocken, die durch das Sammeln von Kreisbögen gewonnen wurden, seit zehn Jahren nicht durchgeführt wurden (wenn die Geschwindigkeit des Mechanismus so ist, dass eine sorgfältige Kontrolle der Bewegung erforderlich ist). Das Profil wird in der Regel so untersucht, dass ein polynomisches Bewegungsgesetz nach vorne aufgedruckt wird, so dass es Kontinuität in Bewegung, Beschleunigung und Geschwindigkeit hat.

Hallo an alle..... forschen Ich habe dieses Thema erreicht;
Ich bin ein Student von ing und sollte einen Nocken einer Nockenwelle zeichnen; dieses Design sollte dann dem Müller oder Lather für seine Realisierung zur Verfügung gestellt werden!
Ich habe den echten Baum und zunächst hatte ich an zwei Umfängen einen kleineren Radius und einen höheren Strahl gedacht und mit den Bestechen verbunden! Ich bemerkte jedoch, dass der Bereich, der von den Tangenten, in Wirklichkeit und alles andere als gerade vereint werden sollte! Könnten Sie mir Richtlinien geben, um die Kamera zu zeichnen und dann zu zitieren?
Ich habe Autocad... aber ich bin überhaupt nicht Experte für das Programm!!
Ich habe versprochen, nicht diejenigen zu beantworten, die Fragen stellen, ohne im spezifischen Abschnitt eingereicht zu haben :3559:, neben allem mit einer Frage, die nicht für den Erfinderbereich relevant ist, aber da Sie in Ihrem ersten Beitrag eine halbe Präsentation gemacht haben, und dass ich Sie mehr Fasten auf den Nocken sehe, sage ich Ihnen Folgendes:
Zunächst ist eine Drehmaschine die richtige Wahl für eine Nockenwelle, sofern sie eine Maschine mit motorisierten Werkzeugen und einer gesteuerten Drehachse aufweist;anders benötigen Sie einen Fräser.
Wenn ich dann verstanden habe, das Profil eines vorhandenen Nockens, dessen Geometrie Sie bereits kennen, wiederherzustellen, dann sollte eine Abfolge von Anfangspunkten der verschiedenen Bögen, die auf den Drehpunkt bezogen sind, und offensichtlich die Strahlen der verschiedenen Bögen ausreichen.
Ich hänge Ihnen eine Datei von autocad mit dem Profil einer cam, die vielleicht nicht genau Ihr, aber wie es gehen sollte.

wahrscheinlich die Tatsache, dass Sie nicht über den Erfinder sprechen, wird den Moderator bringen, um diese 3ad in den autocad sez zu bewegen; und dort müssen Sie der Diskussion folgen


Anhänge

Ich interveniere zu sagen, dass die Nocken, die durch das Sammeln von Kreisbögen gewonnen wurden, seit zehn Jahren nicht durchgeführt wurden (wenn die Geschwindigkeit des Mechanismus so ist, dass eine sorgfältige Kontrolle der Bewegung erforderlich ist). Das Profil wird in der Regel so untersucht, dass ein polynomisches Bewegungsgesetz nach vorne aufgedruckt wird, so dass es Kontinuität in Bewegung, Beschleunigung und Geschwindigkeit hat.
Ich stimme zu, aber für einen erstklassigen Cam-Student ist es wahrscheinlich der Fall, mit der Morgendämmerung zu beginnen.
Die Fortsetzung der Studien wird sicherlich zu den von Ihnen beschriebenen Erkenntnissen kommen.

Tut mir leid für die teilweise Präsentation... oder fast abwesend!! und vielen Dank für die Hilfe, die Sie mir geben...

@tarkus: Ich sah die Datei an... um die Kamera zu zeichnen, die ich sollte:
Betrachten Sie den Radius relativ zu jedem einzelnen Lichtbogen!! aber den Baum zur Verfügung zu haben, wie nehme ich die Strahlen genau? und wie sollten wir die Punkte diskutieren, für die der Radius festgelegt werden soll?

Neben der Forschung fand ich ein Thema, wo Sie von einem Grundumfang beginnen und dann geben Sie eine Exzentrizität gleich "e" an, die den Umfang zum realen Profil der Nocken bringt! Ich versuchte es zu vertiefen, aber ich fand nichts darüber.... diese Methode ist etwas gegründet oder nicht? weil das Wissen über die Exzentrizität viel vereinfachen würde!

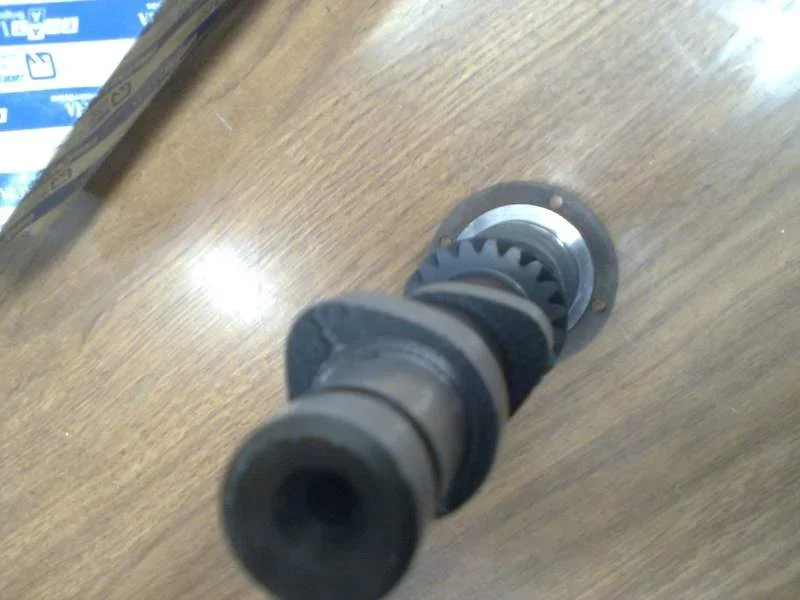

Die Zeichnungskurve ist die des befestigten Baumes!


Anhänge

  • albero camme.jpg
    albero camme.jpg
    39,5 KB · Aufrufe: 40
Wenn Sie in meinem Beitrag lesen, spreche ich über einen Nocken, dessen Geometrie bekannt ist.
Wenn du nicht weißt, was anders ist.
Es ist, wie Sie besser im letzten Beitrag angeben, eine Nockenwelle, von der Sie die Probe haben und die Sie die Geometrie erkennen müssen, wiederzugeben.
für diese Operation haben Sie sicherlich kein Kaliber und einen Herrscher.
die einzige ist, die Geometrie auf einem Messtisch zu erkennen oder, wenn Sie es nicht haben, können Sie auf einer Drehbank, Drehen der Welle auf Schritt n Grad, und Aufspüren auf jeder Position, mit einem Vergleich, der Abstand von der Drehachse und der Kontaktpunkt mit der Nocken.. ist jedoch eine Lösung ein wenig "Befall", aber in Mangel besser.:

Tut mir leid für die teilweise Präsentation... oder fast abwesend!! und vielen Dank für die Hilfe, die Sie mir geben...

@tarkus: Ich sah die Datei an... um die Kamera zu zeichnen, die ich sollte:
Betrachten Sie den Radius relativ zu jedem einzelnen Lichtbogen!! aber den Baum zur Verfügung zu haben, wie nehme ich die Strahlen genau? und wie sollten wir die Punkte diskutieren, für die der Radius festgelegt werden soll?

Neben der Forschung fand ich ein Thema, wo Sie von einem Grundumfang beginnen und dann geben Sie eine Exzentrizität gleich "e" an, die den Umfang zum realen Profil der Nocken bringt! Ich versuchte es zu vertiefen, aber ich fand nichts darüber.... diese Methode ist etwas gegründet oder nicht? weil das Wissen über die Exzentrizität viel vereinfachen würde!
Die Zeichnungskurve ist die des befestigten Baumes!
Würde es aussehen wie ein Baum für ein Monoclindric mit niedrigen Rotationsregime, Enduro-Bewegung?
Motozappa?
die "Punkte" des Nockens bedeuten eine Fräsung "tranquilla mit sehr linearer Ventilöffnung.
sogar der Winkel zwischen den Nocken macht mich an einen sehr ruhigen Motor denken, in der Tat auf den ersten Blick scheint ein Winkel
leicht unter 90°.
auch zylindrisch sein kann und daher, wie zuvor beschrieben, der Lberus ist, dass
die unbelastete Seite..., Ich sagte alles:biggrin:.
Ich bin kein Ingenieur, ich bin nur ein Fan von Motoren. :smile:
