komplexe Kräfte

[d3dac]

Hallo.
Ich wollte eine Hand auf, wie man einige feste Komplexe in Autocad macht. Insbesondere sollte ich das architektonische Element verwirklichen, das ich angebracht habe.
Ich versuchte es durch Extrudieren von Oberflächen (in unterschiedlichen Höhen) von Umfang und Splines durchzuführen. nur, dass ich die Oberfläche von festen Verschlüssen schaffen kann.

Vielen Dank im Voraus!



[Tristan]

Ich glaube, es sind ein paar Extrusionen, nichts mehr. Was ist das Problem?



[d3dac]

Das Problem ist, dass ich die richtigen Geometrien zum Extrudieren rahmen kann.
Es sind zwei Ellipsen und zwei Kreise zu schneiden, oder?



[d3dac]

Ist es möglich, direkt als Polylinie zu schaffen, dass Arten von Krähen und extrudieren es?



[lattu]

Das stimmt. aber warum wollen Sie solide "Komplexe" machen, wenn Sie nicht einmal die Grundlagen der Modellierung in Autocad kennen?



[lattu]

In der Praxis werden Extrusionen aus Regionen oder geschlossenen Polylinien erhalten, sonst erhalten Sie Oberflächen.

Ich hänge die Datei an, wo Sie die 3 grundlegenden Schritte sehen können
- Schaffung von 2 Regionen
- Extrusion zu 2 Feststoffen
- solide Verbindung und Fertigstellung



[d3dac]

Das stimmt. aber warum wollen Sie solide "Komplexe" machen, wenn Sie nicht einmal die Grundlagen der Modellierung in Autocad kennen?

Ich weiß, dass nn ein Top mit autocad 2d, geschweige denn mit 3d, aber ich muss die Zeichnung Prüfung an der Universität und Professoren nn sind sehr wahrscheinlich zu erklären. Ich versuche, fortlaufende Anleitungen im Internet zu finden und finde nicht einmal eine Person, die 3d Kurse in der Nähe macht.
Grund, warum zu extremen Übeln..

cmq Vielen Dank für Ihre Hilfe! Du würdest erklären, wie du diese beiden Polylinien erschaffen hast, ich habe es in jeder Hinsicht versucht! Deshalb entschied ich mich schließlich, die Oberflächen zu extrudieren...



[lattu]

die Regionen, die ich benutzt habe, haben sie mit Ihren Linien geschaffen.
Ich habe sie nur geschnitten und fertig, um 2 Bereiche perfekt zu schließen.
Sie können versuchen, meine Regionen mit Ihren Linien zu überlagern und die Unterschiede zu sehen

ps: Professoren erklären nicht, warum sie weniger als Studenten kennen. von Ihnen verlangen Arbeitsplätze, die sie nur vorstellen können, und mehr in vielen Fällen verbringen Sie unnötig viel Geld für Privatunterricht oder um Modelle von Profis gemacht zu bekommen



[d3dac]

die Regionen, die ich benutzt habe, haben sie mit Ihren Linien geschaffen.
Ich habe sie nur geschnitten und fertig, um 2 Bereiche perfekt zu schließen.
Sie können versuchen, meine Regionen mit Ihren Linien zu überlagern und die Unterschiede zu sehen

ps: Professoren erklären nicht, warum sie weniger als Studenten kennen. von Ihnen verlangen Arbeitsplätze, die sie nur vorstellen können, und mehr in vielen Fällen verbringen Sie unnötig viel Geld für Privatunterricht oder um Modelle von Profis gemacht zu bekommen

Schließlich gelang es mir, leider ignorierte ich die Existenz des Befehls "Region".



[Tristan]

Ich denke, ich ändere die Arbeit: Freiberufler für Studenten. Ich werde nicht reich werden, aber es gibt Aussichten



[d3dac]

du würdest mir wirklich einen Gefallen tun: Lächeln:



[d3dac]

Ich habe noch eine Frage zu stellen. Ich beendete meine 3d, jetzt möchte ich einen Render durchführen (nicht auf sehr hohen Ebenen würde ich nie in der Lage sein), aber ich sah, dass Autocad in 3d Modellierung bringt einen Browser von Materialien, mit denen Sie Ihr eigener 3d Block von einer bestimmten Art von Material werden können. Jetzt ist meine Frage: Kann ich verschiedene Arten von Material verschiedenen Gesichtern des gleichen Blocks zuordnen?



[GP.]

... können verschiedene Arten von Material verschiedenen Gesichtern des gleichen Blocks zuordnen?

Drücken Sie ctrl und ziehen Sie das Material in das Gesicht Sie kümmern.

in realistischer Anzeige können Sie sofort das Ergebnis auf einen soliden, während für die Blöcke, im Blockeditor handeln, Sie können diese Ansicht nicht anwenden, müssen Sie dann "vertrauen" und sehen das Ergebnis am Ausgang.



[lattu]

Sie können das Ergebnis mit "local reference change" oder modrif (command _refedit) sehen



[lattu]

Ich vergaß: Um das Material mehreren Gesichtern zuzuordnen, müssen Sie zuerst die verschiedenen Gesichter auswählen, die Strg halten und dann auf das Material klicken



[d3dac]

Danke für die Antworten!

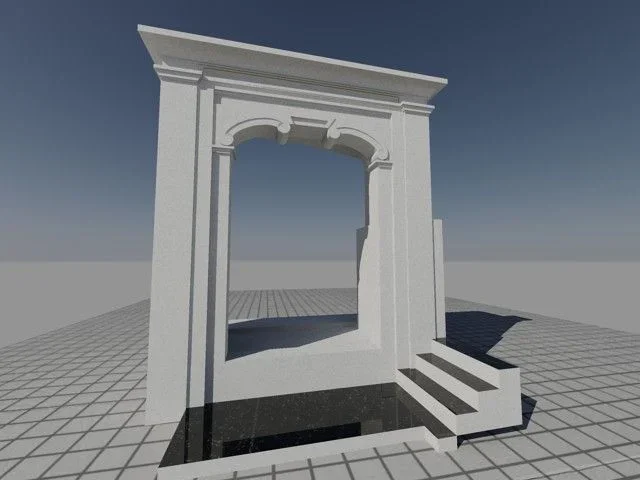

aber jetzt, da ich fertig die Materialien (zwei waren: Lächeln: ) Ich habe noch einen Zweifel: Warum, wenn ich als weißes Feinputzmaterial stelle, kommt eine grauliche und weiße Farbe heraus?

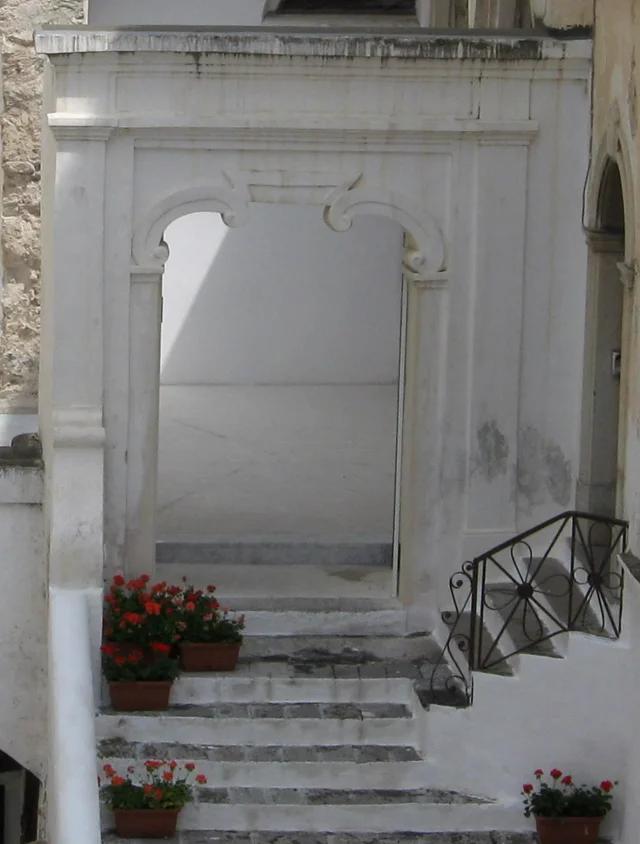

Ich stecke das Foto des Portals und den Schid, den ich erstellt habe, damit ich besser verstehen kann!



[Tristan]

hängt von allem oder fast von Licht und Belichtung ab. sogar Ihr Foto, wenn Sie es unter Bedingungen von nicht optimalen Lichtern nehmen, wird es bis grau gestreckt. in irgendeiner Weise zu mir, die aussieht wie nicht Gipsstein



[d3dac]

um sicherzustellen, dass du weiß siehst, dass ich Lichter setzen muss?



[GP.]

...warum wenn ich als weißes Feinputzmaterial setze, bekomme ich eine grauliche und weiße Farbe?

Du musst das Rendern der Szene machen.



[d3dac]

Super waaaaa!!!! Wie zum Teufel hast du das gemacht? Würden Sie bitte erklären?
