Erstellen Sie eine Feder nach einem Pfad

  • Ersteller Ersteller Cad.System
  • Erstellt am Erstellt am

Cad.System

Guest
Hallo alle
Ich frage euch alle, ob jemand jemals einen Frühling auf einer Kurve oder Spline mit Autocad erstellt hat.
Ich sollte eine Quelle ziehen, und es ist hier kein Problem, das Problem entsteht, wenn ich eine Trajektorie folgen muss, wie das alte Spiralkabel.
Ich hole dir Fotos davon, wie ich es machen möchte.

1243252851_ddvip_2814.jpgDank allen

Zuletzt bearbeitet von einem Moderator:
Könnte es eine Idee sein? die Erzeugung des Lichtbogens, auf dem sich die Feder entwickelt, das Profil der Feder, das sich entlang ihres Weges entwickelt, zwischen ihnen der Bögen mit Radius als Radius der Feder und extrudiert für Traktor das Profil der Feder...... könnte eine Idee sein, mühsam, aber möglich



Zuletzt bearbeitet von einem Moderator:

Anhänge

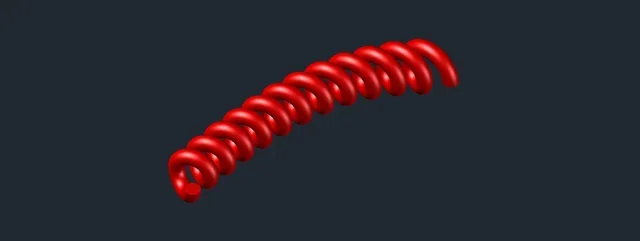

Ich habe es auf einer Spline-Trajektorie versucht, aber es gefällt mir nicht.
disegno1o.pngIhr Modus ist für den Moment besser, wenn es keine anderen Methoden gibt.

Wenn Sie die Schritte erklären können, die Sie tun, vielleicht kann es auch anderen dienen.
Danke.

Zuletzt bearbeitet von einem Moderator:
Ich baute zwei Polygone, die erste kleinere beschriftete und die zweitgrößte Umschnürung mit beiden 25 Seiten und an jeder Stelle der beiden Polygone I einen Kreis, der dann das Profil der Feder sein würde, die ucs von 90° drehte und es für zwei der Kreise passieren ließ ich dann das Alco der Trajektorie mit als Radius die Hälfte des Abstandes zwischen den beiden Kreisen, schließlich ich extrudierte den Kreis für Trajektorie,
Würden Sie Ihr Verfahren erklären?

wie man aus Renderings sehen kann.

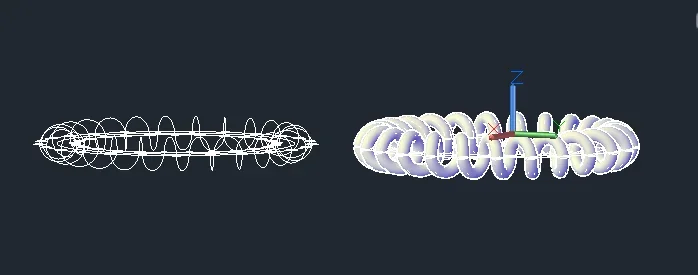

das erste, was ich mit der ursprünglichen dwg-Datei gemacht habe, und wie Sie sehen können, kommt es, als wäre es nicht glatt genug.

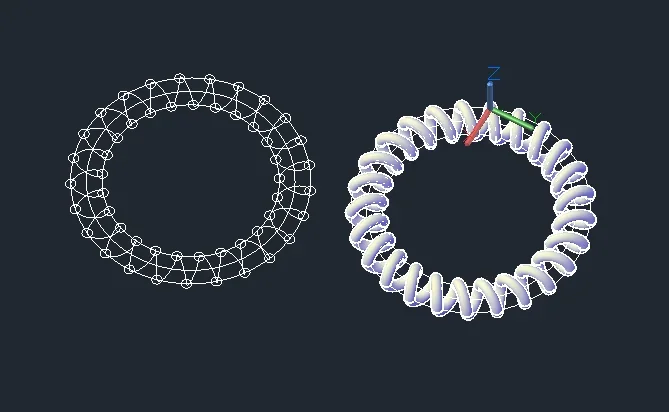

39215745.jpgdie zweite statt, ich musste die Serie explodieren Löschen alle Spuren und dann zu ihnen in einem festen und exportieren sie zu iges.
wie Sie sehen können, ist das endgültige Rendering viel besser.

Zuletzt bearbeitet von einem Moderator:
doking schrieb:
Ich baute zwei Polygone, die erste kleinere beschriftete und die zweitgrößte Umschnürung mit beiden 25 Seiten und an jeder Stelle der beiden Polygone I einen Kreis, der dann das Profil der Feder sein würde, die ucs von 90° drehte und es für zwei der Kreise passieren ließ ich dann das Alco der Trajektorie mit als Radius die Hälfte des Abstandes zwischen den beiden Kreisen, schließlich ich extrudierte den Kreis für Trajektorie,
Würden Sie Ihr Verfahren erklären?
Zum Vergrößern anklicken....
Das Verfahren Ich habe wie folgt verwendet:
Ich habe eine Spline mit zufälliger Trajektorie gemacht.
Dann machte ich in beiden Teilen einen Offset desselben.
auf der äußeren Spline machte ich zwei Kreise, die wiederum ich entlang der Richtung mit der Befehlsreihe auf Trajektorie replizierte.
sobald Sie die Kreise auf die richtige Weise platzieren, machte ich Bögen und replizierte wiederum in der gleichen Weise.
Ich habe alle Kreise einschließlich der Spline gelöscht und mit dem gemeinsamen Befehl habe ich die Bögen angeschlossen.

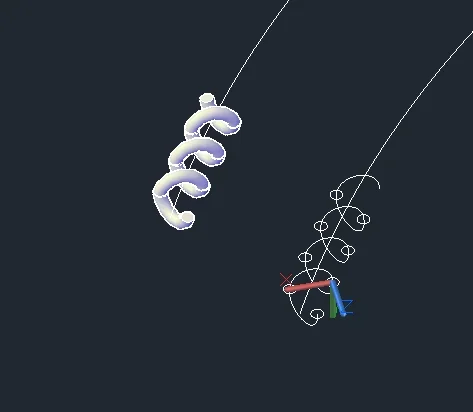

am Anfang habe ich die Kreise mit Radius eingefügt, die du willst, und dann mit dem Sweep-Befehl habe ich eine einzelne Spirale festgemacht.
Leider, die Kreise nicht korrekt platziert, wenn die Krümmung beginnt, kommt ein Spritzer, (wie Sie auf dem Foto gut bemerken können).
Ich hoffe, ich war ganz klar.

Cad.System schrieb:
wie man aus Renderings sehen kann.
das erste, was ich mit der ursprünglichen dwg-Datei gemacht habe, und wie Sie sehen können, kommt es, als wäre es nicht glatt genug.
Anhang anzeigen 29227die zweite statt, ich musste die Serie explodieren Löschen alle Spuren und dann zu ihnen in einem festen und exportieren sie zu iges.
wie Sie sehen können, ist das endgültige Rendering viel besser.
Anhang anzeigen 29228
Zum Vergrößern anklicken....
Anmerkung: Finger:

Cad.System schrieb:
Das Verfahren Ich habe wie folgt verwendet:
Ich habe eine Spline mit zufälliger Trajektorie gemacht.
Dann machte ich in beiden Teilen einen Offset desselben.
auf der äußeren Spline machte ich zwei Kreise, die wiederum ich entlang der Richtung mit der Befehlsreihe auf Trajektorie replizierte.
sobald Sie die Kreise auf die richtige Weise platzieren, machte ich Bögen und replizierte wiederum in der gleichen Weise.
Ich habe alle Kreise einschließlich der Spline gelöscht und mit dem gemeinsamen Befehl habe ich die Bögen angeschlossen.
am Anfang habe ich die Kreise mit Radius eingefügt, die du willst, und dann mit dem Sweep-Befehl habe ich eine einzelne Spirale festgemacht.
Leider, die Kreise nicht korrekt platziert, wenn die Krümmung beginnt, kommt ein Spritzer, (wie Sie auf dem Foto gut bemerken können).
Ich hoffe, ich war ganz klar.
Zum Vergrößern anklicken....
in der Praxis haben wir dasselbe getan:finger:

doking schrieb:
in der Praxis haben wir dasselbe getan:finger:
Zum Vergrößern anklicken....
mit einem kleinen Unterschied zu Ihrem Verfahren, am Ende an Stelle des Extrudierens aller Bögen können Sie einfach mit ihnen verbinden und dann einen Sweep machen.
Durchgänge sind weniger.

Allerdings versuchen wir, nachzuschauen, ob es andere Lösungen gibt, weil es meiner Meinung nach nicht das Maximum ist, natürlich könnte es für eine konzentrische Feder gehen, aber nicht auf einem Weg aus verschiedenen Kurven entlang einer Trajektorie mit Kurven unterschiedlicher Winkel.
Dies sind leider Autocad Peelings.
aber sind wir 2 dass wir autocad in diesem Forum kennen?
oder passierte niemandem, der einen Frühling mit Autocad baute?
Aber...

aber wie kommst du mit den Schleifen? Ich wäre neugierig, Ihr Verfahren gut zu verstehen.
Auf jeden Fall, ich denke, sie sind vor einer Autokadengrenze, ich denke, Sie könnten mit rhino lösen. Vielleicht kommt er Tristan und nimmt einen seiner:)

doking schrieb:
aber wie kommst du mit den Schleifen? Ich wäre neugierig, Ihr Verfahren gut zu verstehen.
Auf jeden Fall, ich denke, sie sind vor einer Autokadengrenze, ich denke, Sie könnten mit rhino lösen. Vielleicht kommt er Tristan und nimmt einen seiner:)
Zum Vergrößern anklicken....
und warum nicht... wenn Tristan besser weiß kommen.
die Bögen verbinden sie mit dem einfachen Befehl, den Sie auf dem Menü finden.
Ich benutze autocad 2012 und 2013, ich kenne dich nicht.
ah Ich presse, dass Sie es ab 2012 tun können, seit 2011 zurück nicht.
und nichts als alles in einer einzigen Polylinie zu schaffen.

Ja, aber ich sehe es schwer, einen Frühling um ein Brett mit so vielen Kurven zu machen, die auf verschiedenen ucs, zumindest mit autocad

die Lispe baut eine Spirale (Spline) um eine auf der Ebene gezogene Kurve, oder fast.

Es war eilig und ohne so viele Kontrollen, leider habe ich nicht viel Zeit zur Verfügung.

die Spline beginnt und endet ohne Tangenzvektor, Anfang und Ende könnte daher nicht beliebig sein, falls ich vorschlagen, die Kurve leicht zu dehnen und dann den überschüssigen Spiralteil zu schneiden.

Lass mich wissen. .


Anhänge

GP. schrieb:
die Lispe baut eine Spirale (Spline) um eine auf der Ebene gezogene Kurve, oder fast.

Es war eilig und ohne so viele Kontrollen, leider habe ich nicht viel Zeit zur Verfügung.

die Spline beginnt und endet ohne Tangenzvektor, Anfang und Ende könnte daher nicht beliebig sein, falls ich vorschlagen, die Kurve leicht zu dehnen und dann den überschüssigen Spiralteil zu schneiden.

Lass mich wissen. .
Zum Vergrößern anklicken....
Danke, dass ich versuche, es einzufügen und ich werde Sie wissen lassen.

GP. schrieb:
die Lispe baut eine Spirale (Spline) um eine auf der Ebene gezogene Kurve, oder fast.

Es war eilig und ohne so viele Kontrollen, leider habe ich nicht viel Zeit zur Verfügung.

die Spline beginnt und endet ohne Tangenzvektor, Anfang und Ende könnte daher nicht beliebig sein, falls ich vorschlagen, die Kurve leicht zu dehnen und dann den überschüssigen Spiralteil zu schneiden.

Lass mich wissen. .
Zum Vergrößern anklicken....
Sie sind richtig gp sin, dass gerade am Anfang und am Ende zusammenfallen und nicht einmal, wenn eine Spline Richtung auf die ucs-Ebene ändert, im letzteren Fall die Spirale nicht mehr der Trajektorie folgt, sondern alles in allen geht mehr als gut ist vor allem Geschwindigkeit der Ausführung. Danke, aber ich habe die Lispe nicht berücksichtigt, vielleicht, weil ich irgendwie in der Firma mit den einzigen Autokadenbefehlen erfolgreich sein möchte.
wäre wirklich bequem, diese Lispe zu reparieren oder zu vervollständigen.
gut gemacht: Finger:
Wenn es andere Tipps gibt, gehen Sie unter. Tschüss!
