Spessoroberfläche

[SATURNO07]

Hallo alle.. Ich habe ein Problem, vor allem muss ich eine Dicke auf eine Oberfläche in iges ein wenig komplex geben. .spessore von 1,3, nur dass mit dem Befehl "Oberflächen mit Dicke" es mir Fehler gibt... gibt es andere Methoden oder andere Programme, um eine Dicke auf eine Oberfläche zu machen?????

Vielen Dank... wenn Sie wollen, dass ich auch die Oberfläche per E-Mail senden kann....



[alpole]

Alternativ könnten Sie eine Oberflächenversetzung oder mehr richtig machen,
von dem, was mir zu verstehen scheint, von Polyoberfläche und dann Oberflächen schaffen
der Schließung in den Kanten, kombinieren alles und verfestigen
in der



[SATURNO07]

Wenn ich dir das Stück schicke, kannst du es tun? Lassen Sie mich die Post in pm



[SATURNO07]

Ich bin falsch, auch wenn ich den Offset mache...



[alpole]

Wenn die Daten importiert werden, wie ich verstehe,
test mit dem befehl trennt -gsd zu fragmentieren die
polysuperfic, dann mit dem gewerkschaft-gsd Befehl versucht,
kombinieren Sie die verschiedenen Patches, um die Polyoberfläche zu reformieren, wenn Sie nicht können,
Test mit dem komponierten Befehl, Platzierung als Bedingung
Kontinuität der Zangenz;
in jedem Fall posten Sie Ihre Datei, kompatibel mit meinen Lasten
Ich werde sehen, was ich tun kann.
in der



[SATURNO07]

Ich habe es versucht, aber es ist nicht richtig.

Allego il Datei igs



[alpole]

Dies ist der typische Fall einer "schlechten" Konstruktion einer Polyoberfläche
dass, dann Vorurteile eine ordnungsgemäße Fortsetzung, mit
Oberflächenverdickung oder Alternative zum Versatz
Polysuperficial

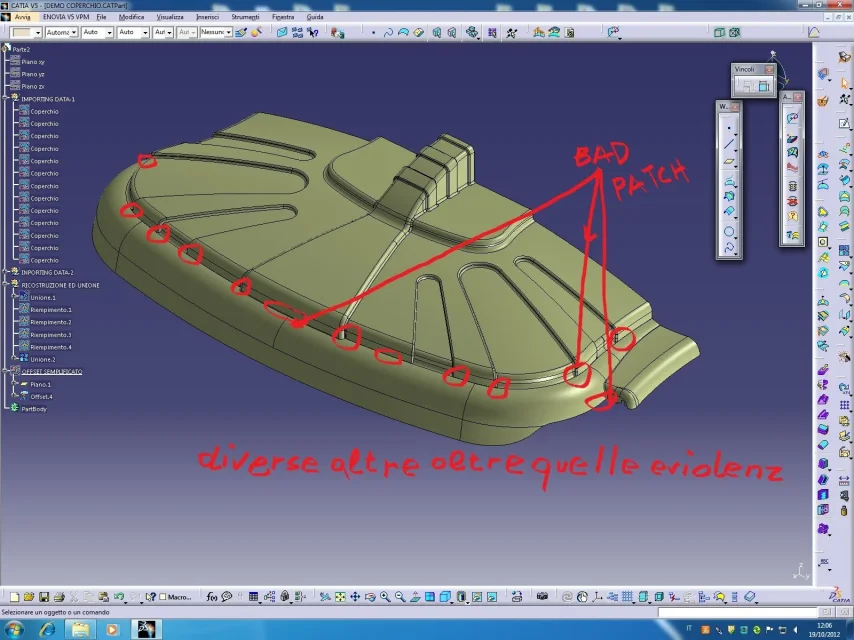

die Topologie des Polysurfs in einigen Punkten, die Sie in
Bilder sind schlecht, so ist das Programm unmöglich
zurück, was wir ihn fragen
Kombinieren der verschiedenen Oberflächen, sogar teilweise korrigierend,
und das Starten des Surfverdickungsbefehls auch für Entfernungen
minimal (mm 1,00 oder niedrigere Werte) das Programm aus verschiedenen
Fehlermeldungen und verfestigen Verdickung
erforderlich
Starten des Befehls vonfest in gsd und isolieren einige Oberflächen
wir erhalten ein fehlendes unvollständiges Polysurfen verschiedener Patches
und in diesem Fall auch mit Interecanti-Patches -
dasselbe passiert mit variablem Offset immer in gsd
Was ist anders, aber weit von dem Ergebnis, das wir erwarten, wird mit
vereinfachter Befehlsoffset, immer in gsd Umgebung, werden wir zurückgegeben
einzelne Oberfläche mit einem nicht niedrigeren Grad angenähert
bis 1 mm, die in einigen Fällen verwendet werden können, ohne
die aufeinanderfolgende Schneidvorgänge durchgeführt werden müssen
an die Ränder, andere Schließflächen zwischen dem Polysurf knacken
Original und die Offset-Surfung, bevor alles kombiniert werden kann
und verfestigen
Sie könnten auch versuchen, willkürlich schließen
alles verfestigen und an diesem Punkt schaffen
Schale in Umgebung Teil der erforderlichen Entleerung von mm 1....ab
auch in diesem Fall erkennt das Programmma die Krümmerkanten
Also macht er die Operation nicht...
Im Wesentlichen habe ich Ihnen erklärt
fünf Möglichkeiten catia macht Sie zur Verfügung, um den Zweck zu erreichen
- Polysurfing Verdickung - Teil
-offset -gsd
-offset vereinfacht -gsd
-offset variabel -gsd
- Konsolidierung und Entleerung - Teilung
solange der Polysuf topologisch korrekt ist, vorzugsweise mit
Tangenzflächen und konsistente Verschlüsse -
Es ist nicht unser Fall, also der Rat ist zu überprüfen
die Grundflächen, versuchen, einen richtigen Polyoberflächen-
in der
ps- die Datei mit der Realisierung der Gewerkschaft und der Surf von Offset
vereinfacht -



[SATURNO07]

ok danke, ich habe sonst gelöst... du kannst schließen



[alpole]

Ich möchte wissen, wie Sie vorgegangen sind und mit welcher
Hast du das gemacht?
Danke.
