Ich öffne diesen Thread in diesem Abschnitt, weil ich dieses Forum in diesen Tagen besuchte, entdeckte ich, wie viele Menschen die Stringrunde unterschätzen.
Ich weiß, dass andere Nutzer auch sehr daran interessiert sind, sowohl das Thema als auch die Fähigkeiten, die meiner Meinung nach den geborenen Rentner gezeigt haben.
über die Bedeutung und den Unterschied zwischen einer Stringrundung und einem "normalen".
an einem Beispiel eines in Tangenz (g1) und einem in Fluss (g3) mit nx gemachten Seilbalkens angebracht.

für Sie, wie wichtig es im Produktdesign die Schnurrundung sein kann?
Was denkst du?


Anhänge

hallo matfio, ich lese auch den Thread, auf den Sie erwähnt haben, und ich war beeindruckt von der klaren Kompetenz des geborenen pensionierten Benutzers, mit dem ich die Rede auf dieser und auch andere Themen der Art Blend Ecke wieder aufnehmen möchte. Dies, um Design-Fähigkeiten im Geist des Forums auszutauschen.

bye:

Um das Verständnis auch für diejenigen zu erleichtern, die nicht mit Stil umgehen, wie ich zum Beispiel, können Sie uns die Bedeutung und Anwendung dieser Funktion erklären, und warum wird sie in der Industrie verwendet?

Ich persönlich kenne diese Art von Filet, aber ich habe mich immer die gleiche Jagdfrage gestellt, warum und wofür ist es?

für mich ist es wichtig, weil die Qualität der Oberflächen auch im gedruckten (thermoplastischen) gesehen wird, arbeitet die Mühle besser (stampo)

Die Seilmischung dient dazu, Stilstrahlen auf Oberflächen mit einem variablen Winkel zu machen. Das weiß jeder über Stil. Vielleicht nicht.
das klassische Problem der Strahlen ist, dass sie sehr saubere Lichtschläge erzeugen. Wenn sie technische Strahlen sind, ist dies kein Problem, denn das Auge liest sie immer und sowieso als lebendige Kanten. aber wenn sie Strahlen des Stils sind, ist es wichtig, dass die "colpo di luce" dem theoretischen Profil der lebendigen Kante folgen, was das Auge tendiert zu folgen. ein konstanter Radius (so von variabler Breite) erzeugt stattdessen einen Lichtblow, der sich beim Absenken des Einfallswinkels von der lebenden Kante wegbewegt, und umgekehrt nähert sich beim Ansteigen des Winkels.
die Seilmischung löst dieses Problem.

pippe von Architekten, ok, aber von einiger Bedeutung in der Welt des Stils.

Oh, ich sage, es ist nicht so, als wären wir "ein Haufen Architekten", es löst eine Flamme aus, oder? mit dem Luftzug...

Bye to all,

Seilmischung, die üblicherweise für Strahlen größer als 5 verwendet wird (in der Regel unterhalb dieser Schwelle gibt es keine großen Unterschiede), verbindet in g2 oder g3 die Oberflächen, die eine bessere ästhetische Wirkung ergeben.
ein Workaround, aber nicht aus identischen Ergebnissen, ist, ein Rohr zu passieren, mit der Achse den Schnitt der Oberflächen, schneiden Sie das gleiche mit dem Rohr und lassen Sie uns dann eine Oberfläche der Mischung passieren.

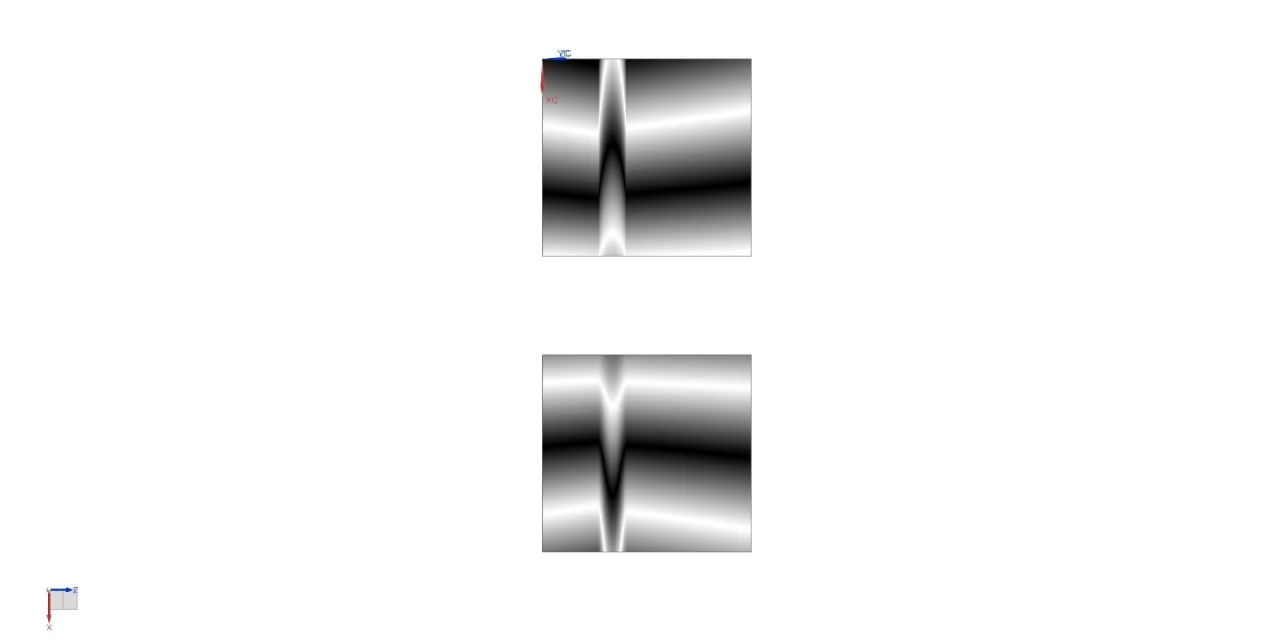

zwei Strahlen auf zwei flachen Oberflächen 'Zacken' befestigt, wo man sehen kann, wie Licht in einer anderen Weise reflektiert wird. oben die 'normale' Mischung der Schnur unten.

Hi.


Anhänge

  • rc.jpg
    26,5 KB · Aufrufe: 32
Da wir also in einem technischen Forum sind, erwarte ich ein wenig interessantere Überlegungen darüber, dass das Stück so schön ist, oder dass die Audi diese Methode verwenden.

Also machen wir eine Sache: wer Dokumente gut eingreifen möchte, bevor Nachrichten posten, so dass die Nachrichten selbst sind hohe "spezifische Gewicht": Beispielsweise erklären Sie mir, was mathematisch eine g 2 oder g 1 oder g 0 Kontinuität bedeutet, und warum eine g 2 -Oberfläche ein besseres Ergebnis erzeugt als eine g 1 -Oberfläche, oder weil der konstante Seilradius gleichmäßig reflektiert und der konstante Radius statt nicht.

Lassen Sie uns zeigen, dass wir technisch sind und keine Kaffeemaschinen, Mut! :smile:

Wenn Sie noch mehr im Techniker gehen, müssen Sie beginnen, um ein Auge auf die Grad der Superfice und Richtung der iso u/v zu halten, aber hier drückt es Stil, die oft nicht dienen wegen des Produkts und der Oberflächen.
nach mir bleiben wichtig die Hinweise, die alle Arten von Armaturen sind auch diejenigen am Rand siehe Gewinde http://www.cad3d.it/forum1/showthread.php?t=34395

cacciatorino schrieb:
Da wir also in einem technischen Forum sind, erwarte ich ein wenig interessantere Überlegungen darüber, dass das Stück so schön ist, oder dass die Audi diese Methode verwenden.

Lassen Sie uns also eine Sache tun: Wer eingreifen will, ist gut dokumentiert, bevor Nachrichten posten, so dass die Nachrichten hoch "spezifisches Gewicht", zum Beispiel erklären Sie mir, was es aus der mathematischen Sicht eine Kontinuität g2 oder g0 bedeutet, und warum eine g2-Oberfläche ein besseres Ergebnis einer g1-Oberfläche erzeugt, oder weil der konstante Stringradius gleichmäßig reflektiert und der konstante Strahl statt nicht.

Lassen Sie uns zeigen, dass wir technisch sind und keine Kaffeemaschinen, Mut! :smile:
Zum Vergrößern anklicken....
War ich nicht technisch genug in meiner Post?
die Frage ist rein ästhetisch, es gibt keine andere Motivation.

die Aufmerksamkeit auf die Rede g1 und g2... einige Ungenauigkeiten wurden gesagt, über die ich überwältigte.
Abgesehen davon, dass ich den Unterschied zwischen g und c noch nicht verstanden habe, der weiß, ob mir ein Zimmy zufällig erklären wird, aber der "roy" ist definitionsgemäß ein Radius... kontinuierlich. wird daher in Kontinuität c1 und genug es sei denn, es ist die Oberfläche entworfen ad hoc.

Außerdem... Eine Saitenmischung ist kein Radius, es ist eine Mischung. Vielleicht ist es nutzlos, dass ich erklären warum.

Fulvio Romano schrieb:
Außerdem... Eine Saitenmischung ist kein Radius, es ist eine Mischung. Vielleicht ist es nutzlos, dass ich erklären warum.
Zum Vergrößern anklicken....
Nein, nein, nein, nein.

Aber die Überlegungen, die ich von Ihnen erwarten, von denen, die die Diskussion explizit von g1 und g3 geöffnet haben, erwarte ich eine sehr erschöpfende Diskussion zum Thema: Weil es als so wichtig angesehen wird, ist das Wissen sehr gründlich.

cacciatorino schrieb:
Nein, nein, nein, nein.
Zum Vergrößern anklicken....
das "Roar" oder "Füll" ist die Oberfläche, deren orthogonaler Abschnitt der Ort der Punkte ist, der von einem Punkt, genannt Zentrum, und in Berührung mit benachbarten Oberflächen äquidistant ist.

ist nicht definiert den Grad, weil er ein Kegel* und nicht ein Polynom ist. Grundsätzlich wird die Oberfläche am Ende des Radius eine andere Krümmung (und damit einen Radius) als die des Radius selbst aufweisen.

dann Eingabedaten: Radius und benachbarte Oberflächen; Ausgabedaten, Mittenort und Bogenlänge, eindeutig bestimmt.

Was geschieht mathematisch, wenn ich versuche, einen "roy" zu machen und versuchen, auch die Bindung, dass das Seil von konstanter Länge zu verhängen? Ich habe ein schönes, super-vines System ohne Lösung.

dann verliere ich eine Bindung, d.h. die Oberfläche hat konstanten Radius. das Ergebnis wird nicht mehr ein konischer * sein, sondern wird mich auf die Bindung des konstanten Seils befriedigen. Welche Kurve wähle ich? Nun, offensichtlich eine Krankenschwester, weil es ein ziemlich mächtiges Werkzeug ist, auch wenn nicht die einzige. Leider ist die Pflege jedoch durch ein System von Gleichungen stark subvinkuliert gekennzeichnet, ich muss daher einige Strenge hinzufügen. bis zu niedrigen Grad kann ich Kontinuität g-superiors fragen, außerdem, ich sollte Höchstmenge (aber es ist auch exzessiv) a g3 und gleichmäßig verteilen die restlichen Polynomgewichte.
die Oberfläche, die herauskommt, wird "blend" genannt, weil es "bricht" die beiden Oberflächen, die versuchen, wieder zu verbinden.

Dies ist eine ludmathematische Behandlung. Ein Radius von einigen Zentimetern mit Grad über 3-5 bedeutet jedoch unnötig, die Oberflächen zu schlachten.

dann... jeder hat seinen eigenen Geschmack. "Die Oberfläche gehört mir und ich verwalte sie", oder?

(*)
Ja, okay, es ist kein Konus, aber der Sturz eines Konus entlang einer Kurve... eccheppalle! :Tongue:

Kontinuität beschreibt das Verhalten von Oberflächen und Kurven zu ihren Segmentkonturen. Die beiden Arten der Kontinuität, mit denen es zu tun ist, sind die geometrische Kontinuität, die durch gn angegeben wird, wobei "n" eine ganze und mathematische Kontinuität darstellt, die durch cn angegeben wird.

Kontinuität
gn gibt den realen Grad der Kontinuität zwischen zwei geometrischen Objekten an.
zum Beispiel:
g0 bedeutet, dass die beiden Objekte miteinander verbunden sind oder in Kontinuitätsposition sind.
g1 bedeutet, dass sie miteinander verbunden sind, aber mit einer Differenzierung oder in Kontinuität der Tangenz.
g2 bedeutet, dass sie miteinander verbunden sind, aber mit zwei Differenzierungen oder in Kontinuität der Krümmung.
g3 bedeutet, dass sie mit drei Differenzierungen verbunden sind, usw.
gn Kontinuität sind unabhängige Darstellungen (Parameter)


Kontinuität
cn zeigt den Grad der Kontinuität zwischen zwei Segmenten einer b-curva oder einer b-superficie in einer ungleichmäßigen Darstellung rational b-spline (nurb). Generell bedeutet c0, dass die beiden mit g0 verbundenen Segmente.
c1 bedeutet, dass sie mit g1 etc. verbunden sind.
c0 bedeutet jedoch nicht, dass die beiden Segmente nur mit g0 verbunden sind, tatsächlich mit g1 oder g2 und so weiter verbunden sein könnten.
Der Schlüsselpunkt ist, dass gn die physische Kontinuität darstellt, während cn eine mathematische Darstellung ist, die nicht treu sein kann.

matfio schrieb:
Kontinuität beschreibt das Verhalten von Oberflächen und Kurven zu ihren Segmentkonturen. Die beiden Arten der Kontinuität, mit denen es zu tun ist, sind die geometrische Kontinuität, die durch gn angegeben wird, wobei "n" eine ganze und mathematische Kontinuität darstellt, die durch cn angegeben wird.
Zum Vergrößern anklicken....
und wie verknüpft diese Verbindung mit der Notwendigkeit einer Konstant-Quoten-Verbindung? Ich kann die Kontinuität der Beschlagkurven unabhängig von der Länge dieses Beschlags haben, in der Tat von Anfang an habe ich den Zusammenhang zwischen der Rede der Kontinuität' in der Krümmung und der Konsistenz der Länge der Verbindung nicht verstanden.

Wie auch immer, Mathekontinuität, ich denke, wir können zuordnen zu wissen, was es ist, was ich noch nicht verstanden habe ist, weil es wichtig ist, gleichmäßig kontinuierliche Oberflächen zu haben.

matfio schrieb:
Kontinuität beschreibt das Verhalten von Oberflächen und Kurven zu ihren Segmentkonturen. Die beiden Arten der Kontinuität, mit denen es zu tun ist, sind die geometrische Kontinuität, die durch gn angegeben wird, wobei "n" eine ganze und mathematische Kontinuität darstellt, die durch cn angegeben wird.

Kontinuität
gn gibt den realen Grad der Kontinuität zwischen zwei geometrischen Objekten an.
zum Beispiel:
g0 bedeutet, dass die beiden Objekte miteinander verbunden sind oder in Kontinuitätsposition sind.
g1 bedeutet, dass sie miteinander verbunden sind, aber mit einer Differenzierung oder in Kontinuität der Tangenz.
g2 bedeutet, dass sie miteinander verbunden sind, aber mit zwei Differenzierungen oder in Kontinuität der Krümmung.
g3 bedeutet, dass sie mit drei Differenzierungen verbunden sind, usw.
gn Kontinuität sind unabhängige Darstellungen (Parameter)


Kontinuität
cn zeigt den Grad der Kontinuität zwischen zwei Segmenten einer b-curva oder einer b-superficie in einer ungleichmäßigen Darstellung rational b-spline (nurb). Generell bedeutet c0, dass die beiden mit g0 verbundenen Segmente.
c1 bedeutet, dass sie mit g1 etc. verbunden sind.
c0 bedeutet jedoch nicht, dass die beiden Segmente nur mit g0 verbunden sind, tatsächlich mit g1 oder g2 und so weiter verbunden sein könnten.
Der Schlüsselpunkt ist, dass gn die physische Kontinuität darstellt, während cn eine mathematische Darstellung ist, die nicht treu sein kann.
Zum Vergrößern anklicken....
Kann ich Ihnen eine kleine Notiz geben?
wenn Sie eine Kopie und einfügen von hier: http://www.viewmold.com/ug_html_files/modeling/apx_continuity.html und dann übersetzen mit dem automatischen Übersetzer, Sie verstehen nichts..

dass der Text disgrammiert wird, aber wenn Sie "glättlich verbunden bis zu einer Differenzierung" mit "verknüpft, aber mit einer Differenzierung" übersetzen, ist es sehr anders, als "verknüpft bis zum Derivat zuerst".

matfio schrieb:
Der Schlüsselpunkt ist, dass gn die physische Kontinuität darstellt, während cn eine mathematische Darstellung ist, die nicht treu sein kann.
Zum Vergrößern anklicken....
ahhhh.... jetzt verstehe ich es! und es war genug, den Rest zu kopieren:
g1 bedeutet, dass die Tangentenvektoren gleich in Richtung, aber nicht in Größe sind. g2 impliziert, dass die Krümmung gleich ist, aber die zweiten Derivate nicht
Zum Vergrößern anklicken....
oder Kontinuität des Typs "cn" bedeutet, dass das n-te Derivat in den beiden Oberflächen gleich ist, d.h. dass der Vektor (z.B. Tangenz) als Richtung, in Richtung (vabbé, offensichtlich entgegengesetzt) und Größe zusammenfällt.
die Kontinuität des Typs "gn" ist etwas weniger streng, der Träger fällt als Richtung und Richtung (besetzt), aber nicht in Größe. d.h. die Norm des Gradienten (der Vers) fällt zusammen, aber seine Bestimmung nein.

Klar. Endlich! :wink:

Liebe Nutzer, ich schließe die Diskussion ab, weil ich abwesend sein muss, ich gehe zurück zu 7:00.

Inzwischen können diejenigen, die die Diskussion geöffnet haben, nach Dokumentation und Literatur suchen, aus denen die Bedeutung der beschriebenen Funktion demonstriert werden kann.

Fulvio Romano schrieb:
ahhhh.... jetzt verstehe ich es! und es war genug, den Rest zu kopieren:


oder Kontinuität des Typs "cn" bedeutet, dass das n-te Derivat in den beiden Oberflächen gleich ist, d.h. dass der Vektor (z.B. Tangenz) als Richtung, in Richtung (vabbé, offensichtlich entgegengesetzt) und Größe zusammenfällt.
die Kontinuität des Typs "gn" ist etwas weniger streng, der Träger fällt als Richtung und Richtung (besetzt), aber nicht in Größe. d.h. die Norm des Gradienten (der Vers) fällt zusammen, aber seine Bestimmung nein.

Klar. Endlich! :wink:
Zum Vergrößern anklicken....
Ich... du hast mich erwischt, cmq Ich habe nichts übersetzt, was ich fast gleich aus der Dokumentation auf Italienisch von nx.... entdeckte:rolleyes:
