Hallo, alle.
Ich versuchte, nach dem "Willkommen"-Bereich zu suchen, aber auf einen Blick fand ich es nicht, auch weil ich gerne Bilder posten und Ihre Beratung haben. Ich hoffe, der Abschnitt ist der richtige.. Ich bitte Sie, es in den richtigen Bereich zu bringen.

Ich bin ein Student der mechanischen ing (früher 3. Jahr), und für eine Prüfung haben sie uns gebeten, ein elektrisches Fahrrad von Grund auf zu entwerfen, ohne Basis, auf der zu starten.

die ersten Zweifel beginnen mit dem Design des Rahmens, und vor Berechnungen, in der Tat.. sogar vor dem Öffnen eines Buches, das mir mindestens eine Infarination auf dem Widerstand der Materialien gibt, habe ich zuerst eine Skizze des Rahmens des Fahrrads erstellt. Es wurde nur unter Berücksichtigung der Ästhetik, die alle mit solidworks erstellt wurden... aber ich habe alle Tabelle mit den relativen Quoten jeder Komponente (mit Autocad). was ich frage ist... angefangen von diesem Rahmen... kann ich verstehen, ob dieser Rahmen geeignet ist? Kann ich bestimmte Daten über diese Art von Rahmen und diese Art von Material erhalten? oder vielleicht ist es besser als ich für eine linearere Lösung, gerade Linien und mit weniger Kurven arbeiten..

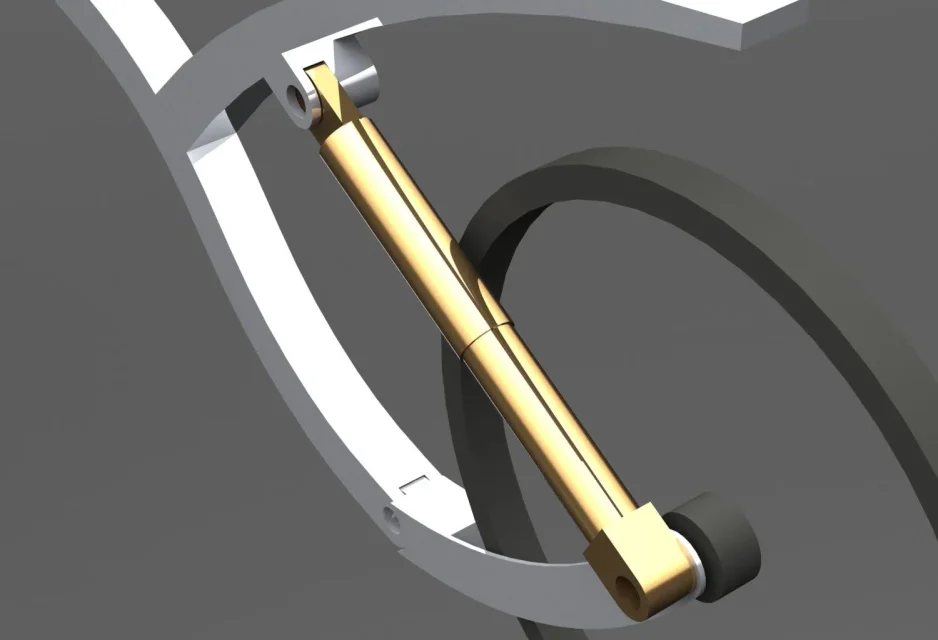

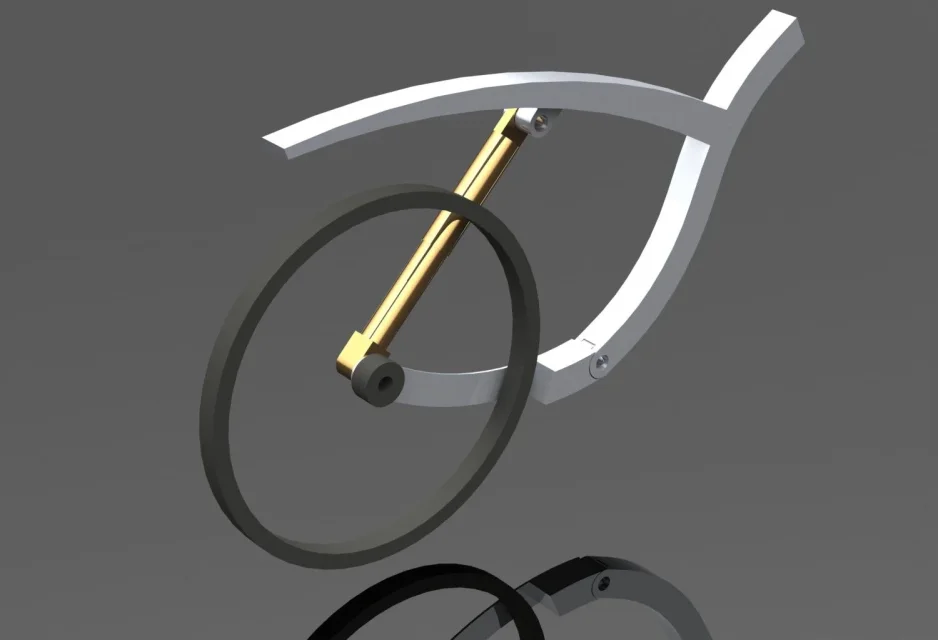

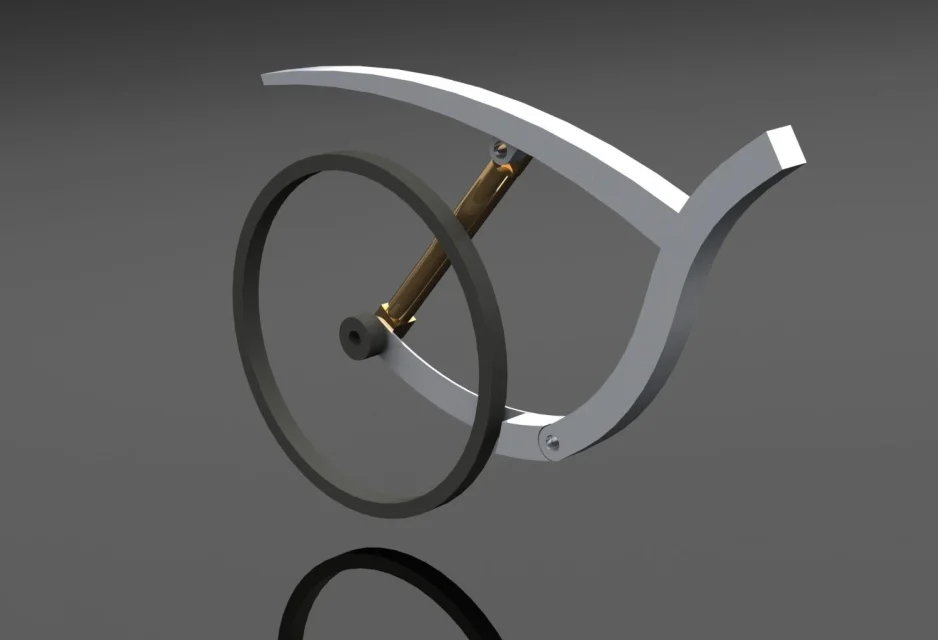

das Design fehlt in vielen Teilen... aber die Grundidee ist, was Sie sehen.



[gios90]

Kann mir niemand einen Tipp geben?? Nun...



[peloritano]

Aber was hat er dich gefragt?



[gios90]

Es ist einfach die Prüfung "unterstützte Zeichnung auf den Computer", auch wenn sich der Name der Materie geändert hat, aber der Weg bleibt gleich.

Die Idee, gebogene Balken zu verwenden, ist nur meine... mehr als alles für einen Designfaktor... alle ästhetischen Fragen. verwenden solidworks, um rechteckige und gerade Abschnitte scheint ein wenig verschwendet... Ich will nur wissen, wie man Spannungen auf gekrümmten Strahlen untersucht..



[peloritano]

Hier.... Konstruktion von Maschinen... gebogene Balken werden in dieser Angelegenheit untersucht. .
aber zuerst ist es der Fall, die Verteilung der Lasten in den verschiedenen Punkten zu bewerten.



[gios90]

Ich versuchte in einem Buch von Maschinenkonstruktionen zu suchen... aber sie beziehen sich nur auf gerade Balken am meisten gekippt... nie ein Mindestbeispiel der Kräfte, die auf einer gekrümmten Ebene wirken. So sehr dachte ich mir, mich in eine größere Bandbreite an Sicherheit zu setzen, aber diese Kurven zu bewerten, als wären sie einfach geneigte Strahlen... Ich glaube nicht, dass dies bei Patenten erlaubt ist.

Ich könnte auch eine Solidwork-Simulation über den Widerstand von Materialien machen... aber ein Papieransatz mit Taschenrechner wäre nicht schlecht, um dieses Projekt optimal abzuschließen.

Ich muss viel in der Bibliothek suchen. Aber wenn ich mehr Informationen bekommen könnte, würde es mir nichts ausmachen.



[peloritano]

Also... gebogene Balken sind ein Bauthema von Maschinen, aber Sie müssen zuerst wissen, welche Lasten auf Ihrer Struktur sind..
wie ich geschrieben habe, müssen Sie die Belastungen bewerten, die angewendet werden, und, ausgehend von diesen, müssen Sie die Kräfte Agenten auf den Knoten Ihres Rahmens berechnen (für Knoten meine ich die Achse des Fahrrads, die Angriffspunkte des Schocks und den Schnittpunkt der beiden Stäbe... dies bezüglich des einzigen Teils, den Sie gezogen haben). .
für den Moment können Sie alles in einem Plan betrachten und dies zu lösen brauchen Sie die Grundlagen der Wissenschaft von Gebäuden. in der Bauwissenschaft für den Moment, Sie können gebogene Balken mit geraden Stäben ersetzen



[gios90]

Als Fahrrad kann ich mir vorstellen, dass die Kräfte auf dem Chassis in Übereinstimmung mit dem Sattel (mit vertikalen Kräften) auf dem Lenker sind (Ich gehe ein bisschen in Verwirrung mit den Kräften... weil ich dann hoch Lenker.. Ich kann mir die Kräfte nicht vorstellen... fast so, als gäbe es...).

eine Gasse ist genau in Übereinstimmung mit der Kreuzung der beiden Auktionen... und Stoßdämpfer. .

Ich muss ein Buch "serio" nehmen und einige Konten werfen...



[athlon]

in den Fahrrädern ein Punkt, wo viele Kräfte entladen werden, ist die zentrale Bewegung (Pedals)
