Konfiguration eines Bogens mit Falten.

[giacomoerre]

Bye to all,

Ich habe vor kurzem begonnen, die Konfigurationen der Teile ernst zu nehmen, wie in einigen Arbeiten finde ich es die logischste Weise zu arbeiten.

Ich fand ein Problem im Fall von Blech gebogen, und ich kann nicht herausfinden, ob es eine Obergrenze von 2011 ist oder wenn ich etwas Wissen vermisse.

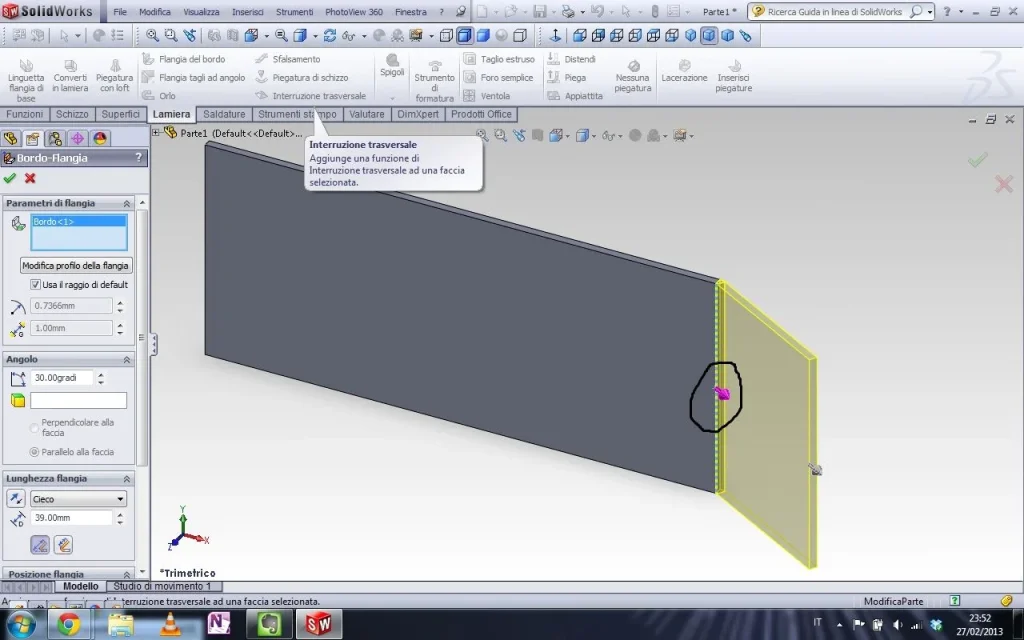

das Blatt sollte mit einem Falten in einer Konfiguration bei 30° und im anderen bei "-30°" konfiguriert werden. das Problem ist, dass die einführbaren Winkel im Randflansch-Befehl zwischen 1 und 180° variieren. und ich kann daher die Konfiguration nicht auf -30° erhalten, und ich bin daher verpflichtet, einen anderen gleichen Teil zu erstellen (save as copy) und dann auf den Dart als Anhang zu drücken.

Gibt es eine Möglichkeit, dieses Problem zu lösen?

Danke im Voraus.

Grüße, jacomo



[Mike1967]

Bye to all,

Ich habe vor kurzem begonnen, die Konfigurationen der Teile ernst zu nehmen, wie in einigen Arbeiten finde ich es die logischste Weise zu arbeiten.

Ich fand ein Problem im Fall von Blech gebogen, und ich kann nicht herausfinden, ob es eine Obergrenze von 2011 ist oder wenn ich etwas Wissen vermisse.

das Blatt sollte mit einem Falten in einer Konfiguration bei 30° und im anderen bei "-30°" konfiguriert werden. das Problem ist, dass die einführbaren Winkel im Randflansch-Befehl zwischen 1 und 180° variieren. und ich kann daher die Konfiguration nicht auf -30° erhalten, und ich bin daher verpflichtet, einen anderen gleichen Teil zu erstellen (save as copy) und dann auf den Dart als Anhang zu drücken.

Gibt es eine Möglichkeit, dieses Problem zu lösen?

Danke im Voraus.

Grüße, jacomo

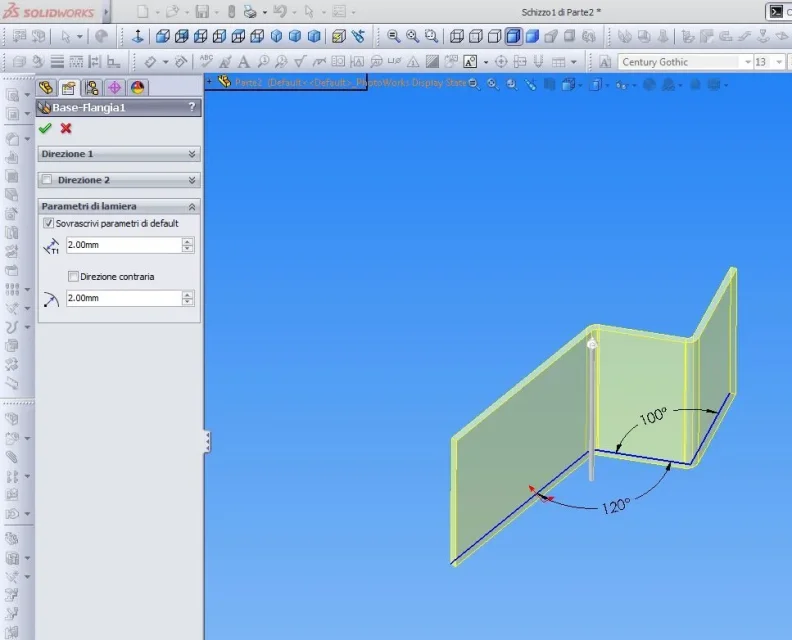

Ich empfehle die Verwendung der "Grundflansch"-Funktion, mit der Sie die Skizzenquoten konfigurieren können, indem Sie das Problem vermeiden, das Sie auftreten.



[giacomoerre]

so scheint es mir, dass es eine Grenze von solidworks ist..

Allerdings Ich werde Ihren Rat befolgen und versuchen, durch die Konfiguration der Skizzenquoten zu arbeiten.

Danke für die Antwort!

Guten Tag, Jacob.



[giacomoerre]

Zum Beispiel, in diesem Fall wie würden Sie zwei Konfigurationen erstellen, eine mit den Falten nach oben und die andere mit den Falten in der entgegengesetzten Richtung?

Danke für die Verfügbarkeit, giacomo.



[eboss]

Zum Beispiel, in diesem Fall wie würden Sie zwei Konfigurationen erstellen, eine mit den Falten nach oben und die andere mit den Falten in der entgegengesetzten Richtung?

Danke für die Verfügbarkeit, giacomo.

aber zufällig ist Ihr Problem, ein rechtes und ein linkes Stück zu haben und es als Konfiguration zu verwalten?
Welche Version von Solidworks haben Sie?



[giacomoerre]

Das ist das Problem!!

Ich benutze 2011 sp.5



[eboss]

Das ist das Problem!!

Ich benutze 2011 sp.5

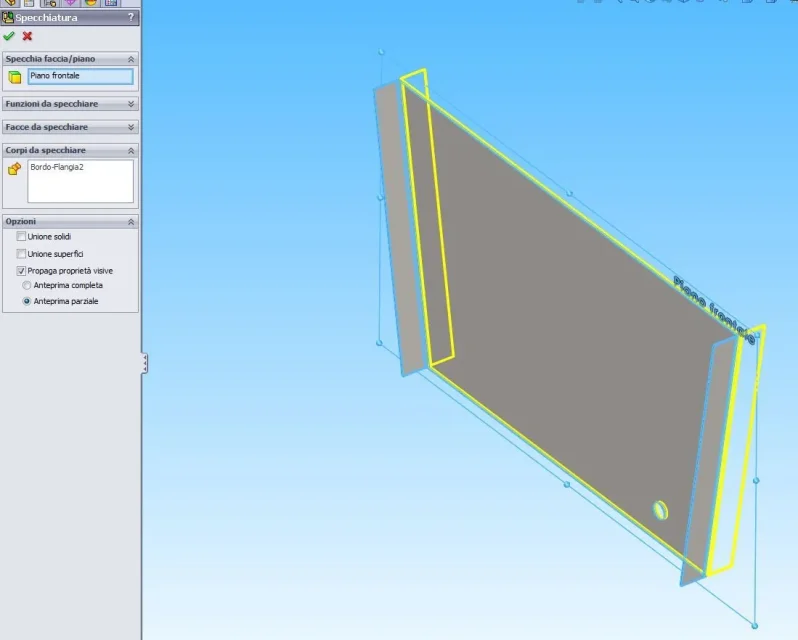

Was denken Sie daran, den Körper zu spiegeln?
Könnten Sie eine Lösung sein?

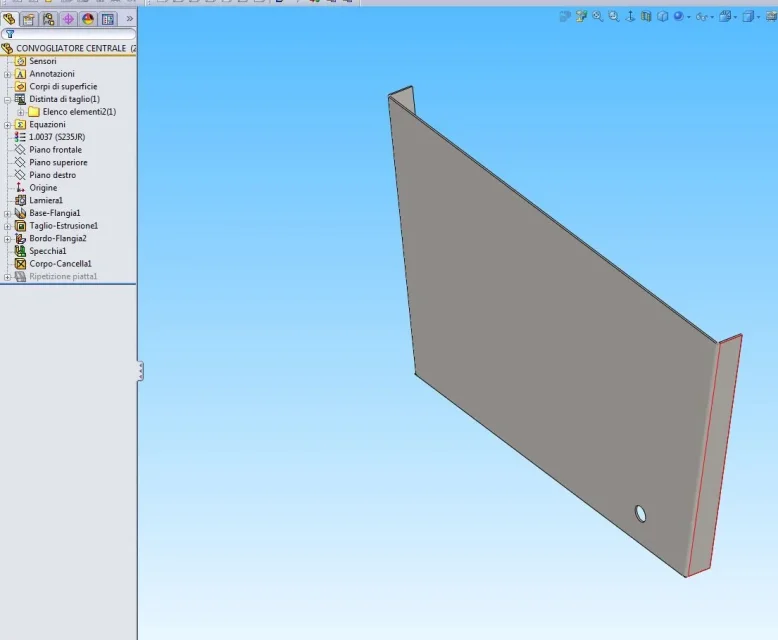

manchmal Ich benutze den Körper in der entgegengesetzten Konfiguration (z.B. sx) und lösche den Körper (z.B. dx)

Ich kann dir 2012 nichts schicken. .



[eboss]

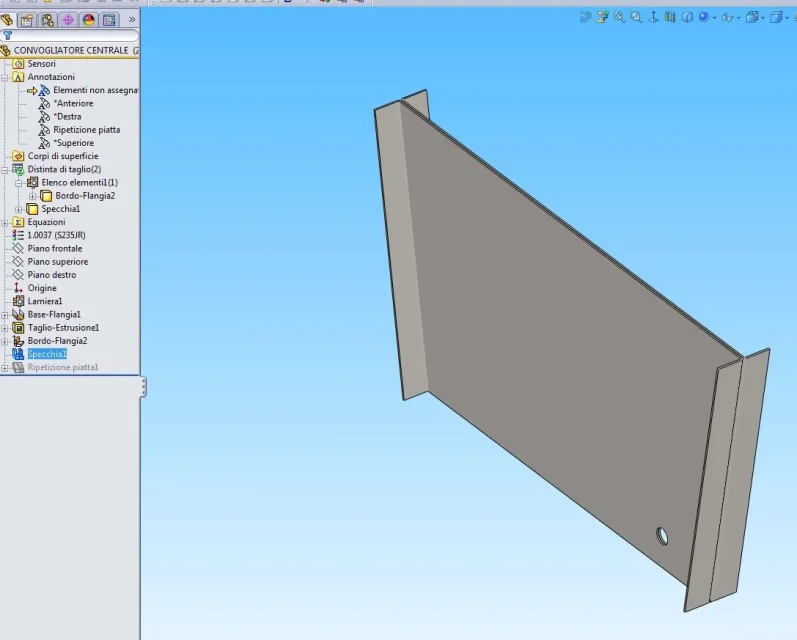

So etwas könnte gut für dich sein?



[giacomoerre]

Aufrichtig hatte ich nie die Funktion verwendet, um Körper zu löschen.

Ich muss sagen, dass es mir eine gute Lösung scheint, da der Teil und seine "Spekchiata" verbunden bleiben (natürlich einfügen Funktionen vor der Spiegelfunktion).

Wenn ich den Körper lösche, sollte ich auch im Tisch keine Probleme haben. .

Danke. Ich glaube, ich habe das hier gelöst!

Nochmals vielen Dank für die Verfügbarkeit, giacomo.

Hallo!



[Mike1967]

als "Reiniger" der Platten, vermieden, um Spiegel und verschiedene Roben zu machen.
oft wird die Datei vermasselt und spioniert nicht mehr auf dem Teil.
Ich drücke, dass ich immer berücksichtigen muss, dass meine Dateien bearbeitet werden müssen
von meinen Kollegen, ohne den Modus operandi zu interpretieren, den ich für die Erstellung des Stücks verwendet habe.
nicht alle verwenden die Blattfunktionen.
sehr persönliche Meinung, opinabile (wenn Sie Mut haben:biggrin.



[eboss]

als "Reiniger" der Platten, vermieden, um Spiegel und verschiedene Roben zu machen.
oft wird die Datei vermasselt und spioniert nicht mehr auf dem Teil.
Ich drücke, dass ich immer berücksichtigen muss, dass meine Dateien bearbeitet werden müssen
von meinen Kollegen, ohne den Modus operandi zu interpretieren, den ich für die Erstellung des Stücks verwendet habe.
nicht alle verwenden die Blattfunktionen.
sehr persönliche Meinung, opinabile (wenn Sie Mut haben:biggrin.

Ich kann Ihnen nicht die Schuld geben, auch weil ich ein Magai bin, haben meine Kollegen nicht das gleiche Wissen, dass jemand mit bestimmten Funktionen geformt hat oder etwas aus dem "Standard" herausfindet.
dann sage ich mit swx können Sie das gleiche auf verschiedene Weise tun und besonders nach verschiedenen Methoden. jeder muss Entscheidungen treffen, testen und die am besten geeignete Methode für seine Bedürfnisse finden: Finger:



[giacomoerre]

Natürlich würde ich es lieber vermeiden, das Problem mit Spiegeln oder anderen Methoden, aber ich sehe keine andere Lösung außer, einen anderen unabhängigen Teil zu revidieren, in dem nur die Ecke (sehr unbequem) zu ändern.

Wie ich Ihnen gesagt habe, scheint mir die von Ihnen vorgeschlagene Methode (das Blatt direkt aus der Skizze) nicht auf alle Blätter (wie im Beispiel oben) anzuwenden.

Jacob.



[Ivan1990]

als Alternative können Sie immer 2 Funktionen eine Falte in einer Richtung erstellen, und die andere in der anderen Richtung und je nach Konfiguration halten eine oder die andere aktiv.



[giacomoerre]

Ich hatte auch mit dem von Ihnen vorgeschlagenen System versucht, das Problem ist, dass, wenn in der Falte Löcher oder Bearbeitung von verschiedenen Arten diese müssen offensichtlich in beiden Faltenkonfigurationen wiederhergestellt werden und daher nicht verbunden sind. Wenn ich ein Loch bewegen muss, muss ich es in beiden Konfigurationen tun, um zu verstehen. beim Spiegeln des Körpers die Modifikation, die ich auf einer Konfiguration mache, finde ich sie automatisch gleich in der anderen.



[Mike1967]

Natürlich würde ich es lieber vermeiden, das Problem mit Spiegeln oder anderen Methoden, aber ich sehe keine andere Lösung außer, einen anderen unabhängigen Teil zu revidieren, in dem nur die Ecke (sehr unbequem) zu ändern.

Wie ich Ihnen gesagt habe, scheint mir die von Ihnen vorgeschlagene Methode (das Blatt direkt aus der Skizze) nicht auf alle Blätter (wie im Beispiel oben) anzuwenden.

Jacob.

Ich verstehe nicht, aber zum Beispiel hast du gepostet. .
[video=youtube_share;EA_7Kl37hAA]http://youtu.be/ea_7kl37haa[/video]



[giacomoerre]

In deinem Beispiel gibt es kein Problem.

Ich habe eine Datei in einem Kommentar früher (dass ich in diesem gelesen habe) angebracht, in der ich nicht der von Ihnen vorgeschlagenen Methode folgen kann.

Hier ist die Akte.

Jacob.



[Mike1967]

In deinem Beispiel gibt es kein Problem.

Ich habe eine Datei in einem Kommentar früher (dass ich in diesem gelesen habe) angebracht, in der ich nicht der von Ihnen vorgeschlagenen Methode folgen kann.

Hier ist die Akte.

Jacob.

dann können Sie dies tun (insbesondere Teil)
mit 2013 gemacht, aber wenn ich mich nicht an schlechte sogar ältere Versionen hatte diese Funktion.
[video=youtube_share;ncCTeTVVWlg]http://youtu.be/ncctetvwlg[/video]



[giacomoerre]

zum Beispiel und für die Verfügbarkeit.

Auf diese Weise würde ich die beiden Versionen des Teils in separaten Dateien haben, aber ich könnte immer noch entscheiden, sie in Verbindung zu halten, indem ich nicht die Flagge, die die Links mit dem ursprünglichen Teil unterbricht.

während wenn Sie die beiden Versionen des Teils als Konfigurationen verwalten möchten, sollte ich die Spiegelfunktion verwenden und Körper löschen.

Vielen Dank!

Jacob.



[re_solidworks]

dann können Sie dies tun (insbesondere Teil)
mit 2013 gemacht, aber wenn ich mich nicht an schlechte sogar ältere Versionen hatte diese Funktion.
[video=youtube_share;ncCTeTVVWlg]http://youtu.be/ncctetvwlg[/video]

Diese Methode unterscheidet sich nicht viel von der zuvor von eboss vorgeschlagen. für die Platte, die ich es auch sehr benutze, ist die Sünde dieses Systems die Notwendigkeit, den Tisch wiederzubeleben (und das ist eine Hilfe für die Jagd)



[Mike1967]

Diese Methode unterscheidet sich nicht viel von der zuvor von eboss vorgeschlagen. für die Platte, die ich es auch sehr benutze, ist die Sünde dieses Systems die Notwendigkeit, den Tisch wiederzubeleben (und das ist eine Hilfe für die Jagd)

Mehr oder weniger.
mit meinem (mein, dass du sagst...) Methode Sie haben eine unabhängige Datei, die keine Datei benötigt
die es erschaffen hat.
Darüber hinaus können Sie die Funktion "Spostakopie" aussetzen, um das Stück zurückzugeben, das es erzeugt hat.
die Datei ist leicht.
Ich bevorzuge es. :smile:

ps: auf dem Tisch stimme ich Ihnen zu, aber nicht jagen.... :biggrin:
