- Ja.

[c_roberto_2007]

Guten Morgen.

zur Berechnung der Kraft, die erforderlich ist, um einen Stempel aus einem Primer zu extrahieren, und dann entscheiden, welche Federn oder Zylinder zu verwenden sind, sollte ich verwenden
eine solche Formel :

p (länge perimeter abgeschnitten werden) x s (dicke tracing material) x 40
-----------------------------------------------------------------------------------------------------------------------------------------------------------------
20

Ich glaube, ich vermisse etwas Detail. .



[ziotoy]

die Last, die Sie auf die Premilla setzen müssen, wird 10 % pxsx40, ohne den Friar 20.
Sag hallo.



[roberto2074]

die Last, die Sie auf die Premilla setzen müssen, wird 10 % pxsx40, ohne den Friar 20.
Sag hallo.

mmm, ich erinnere mich, dass es eine Art k Koeffizient gab, die je nach
des handgezogenen Materials war Eisen, Aluminium..

um ein Beispiel zu machen, wenn ich ein Loch ø10 p = 31.41 s = 2mm x 40 = 2512.8 *10% = 251.28 kg



[ziotoy]

Esato.
Salutiert.



[promecvergani]

Bist du okay, aber ist es Erfahrung oder hast du es kopiert?



[meccanicamg]

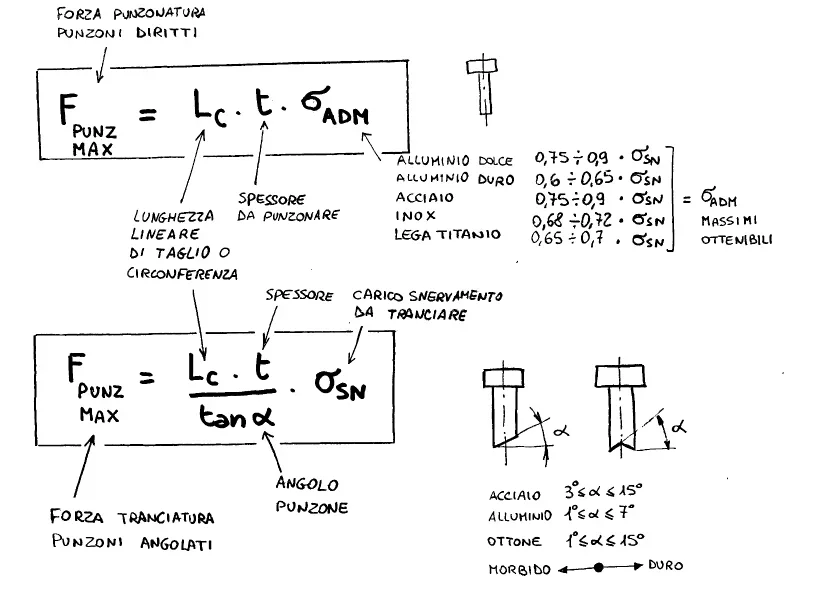

aus dem großen Buch der Stanzung und ähnliche Verarbeitung "Handbuch des Designs, zweite Ausgabe - mcgraw-hill" Es gibt was unten gezeigt wird.

um den Schnitt zu machen, wird die Kraft durch eine Konstante des Materials gegeben, die Belastung, Dicke und Schneidumfang liefert. alles variiert, wenn Sie einen Schnittwinkel des Stempels von 0° haben.

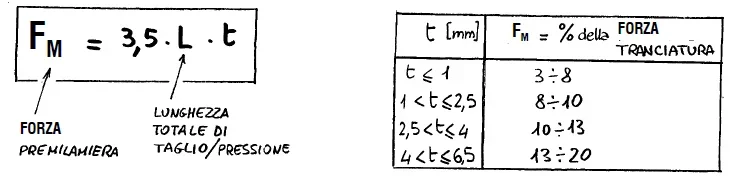

Vielmehr ist es für den Primer erforderlich, eine Kraft zu berücksichtigen, die erforderlich ist, um das feste Material zu halten, ohne zu gleiten, um das Stanzen zu ermöglichen und hier die Formulierung entsprechend der Materialstärke angebracht wird. in der Praxis ist ein % der Stanzkraft.



[promecvergani]

Schneidumfang x Blechdicke x Blechschnitt Aufwandstyp = Zug- oder Gewindeaufwand
Bemühung, Blockierformen zu extrahieren 10% Siebaufwand an der Oberseite und 4% in der Bodenextraktion
10 Prozent des Zugaufwandes und der langanhaltenden Formen verdoppeln sich zur Sicherheit der Belastung von Gummi- oder Extraktionszylindern. Mit dem Wachsen der Stempel wird der Zugaufwand entsprechend der oben beschriebenen Tabelle deutlich verringert, die von mechanischmg korrekt gemeldet wird.
