Teilanzeige in Schattierung in einem Drahtrahmen-Set

[sma73]

Guten Morgen.
Ich wurde gefragt, von denen, die Handbücher machen, eine Drohne mit mechanischen Baugruppen, wo einige Details der Ansicht sichtbar sind.
Ich wurde nach einer parametrischen und vektoriellen Datei gefragt.Ich benutze I create 2.0das Ideal wäre, eine 3d-Ansicht in Drahtrahmen einzufügen und eine bestimmte einzelne (oder eher bestimmte) Einschattung anzuzeigen.
Ich schaffte es nur, Farbe zum Detail zu ändern, aber alles im Drahtrahmen zu halten... in der Tat steht das Besondere wenig auf der Sicht.
Ich habe einen einfachen Jpg vorgeschlagen, aber nicht wie die Idee (Aktivierung der Besonderheit im Assieme und Verwendung des Schnippwerkzeuges von Fenstern)...

Ich möchte zu vermeiden, überholende Ansichten, die Verwirrung verursachen könnte... vor allem, weil die Datei von einer Person genommen wird, die weiß, wie man sehr wenig aus verwenden, um Notizen hinzuzufügen....

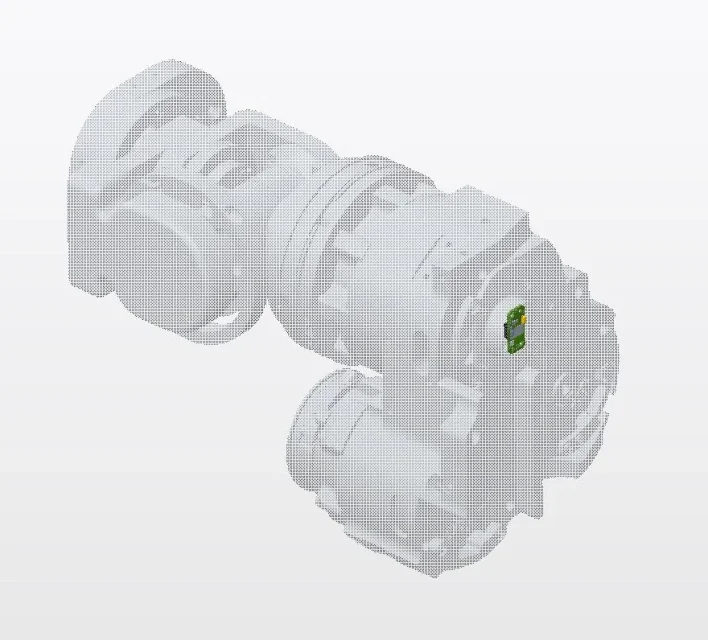

Hier ist zum Beispiel, was ich mit dem jpg vorgeschlagen habe:Danke.

Schiff



[sma73]

mittel Ich schaffte es von Sicht auf Menager, einen Stil zu schaffen, wo ich das Modell in "kein versteckt" und nur einige Teile in "Shading" zusammenstellen... aber ich treffe mich, um zu verstehen, wie man dieses "Stil" in der Drohne...
:36_1_5:



[nicksoft]

Sie können auch die "Komponenten-Visualisierung"-Zeichnungsfunktion verwenden, mit der Sie eine auswählen und es vergoldet matt, vergoldet transparent oder Benutzerfarbe einstellen können (Auswahl einer Farbe von normalen weißen Linien und Sie werden sehen, dass es gut hervorgehoben wird)



[sma73]

Sie können auch die "Komponenten-Visualisierung"-Zeichnungsfunktion verwenden, mit der Sie eine auswählen und es vergoldet matt, vergoldet transparent oder Benutzerfarbe einstellen können (Auswahl einer Farbe von normalen weißen Linien und Sie werden sehen, dass es gut hervorgehoben wird)

Ja, ich habe es versucht, aber Sie sehen wirklich nicht sehr gut... das Maximum wäre, die Schattierung zu haben....

auf dem Modell, das ich.... Ich mache einen neuen "Stil" und ich vermeide völlig die Komponente in Schattierung und den Rest in "kein versteckt"... Ich muss es einfach auf die Drohne übertragen...



[Parametric_Ozzy]

Ich gehe ins Gedächtnis, aber die Erstellung und Verwaltung der Stile zusammen mit den kombinierten Zuständen können sie nur im Teil /axieme-Modus tun, in der Drohne wird der Display-Stil nicht unterstützt, aber vielleicht haben sich die Dinge geändert, aber bezweifelt, weil wie es richtig geschrieben Nicksoft sollten Sie es auf Zeichnung Ebene anders verwalten.
so können Sie den Stil als jpg aus dem Stil, den Sie in der Umgebung zusammen erstellen, extrapolieren, aber es ist nicht Vektor. .
aber ich habe einen Zweifel: Sie schrieben, dass Sie gefragt wurden, wer eine parametrische und Vektor-Datei tut.
Frage stellen 1: Wer macht Handbücher ist eine Person, die in Ihrem eigenen Unternehmen arbeitet oder ein Außenseiter ist?
Frage stellen 2: Unabhängig davon, ob es intern oder extern ist, hat es Zugang oder arbeitet mit Creo?
Ich stelle Ihnen diese Fragen, weil vielleicht für das, was Sie tun, Lösungen auf dem Markt viel besser für diese Art von Arbeit geeignet sind.
Grüße



[sma73]

Hallo, Ozzy, danke für die Antwort. .
Ja, die Person ist in der Firma.... ja, er hat Zugang zu Creo...
Wenn Sie sich auf Isodraw beziehen, sage ich Ihnen, dass ich es dort benutzt habe, wo ich vor... Ich mag es nicht sehr. ist noch zu klären.

Ich war gerade in dieser großen Firma... Ich fühle mich nicht wie diktierende Regeln... was sie mich gebeten haben, es zu tun, sonst werde ich sagen, dass es nicht möglich ist und mit einem nicht parametrischen Jpg vereinbaren.
