Bearbeitungsserie mit Rotation desselben

[myface]

Hi all die Jungs, es schien, als gäbe es eine Diskussion über das Problem, aber jetzt kann ich es nicht finden, und außerdem hat dieser Regen mein Gehirn gewaschen: wink:
Ich muss eine Reihe von gleiche Löcher auf einem gestaffelten Baum 120° ein gegenüber dem anderen, mit einem bestimmten Längsschritt gegenüber der Welle selbst.
Erinnert sich jemand daran, wie man es macht? Danke.



[Peppe]

Sie müssen eine 3d Skizze mit einem Helid erstellen, die Verarbeitung durchführen und die 3d Skizze als Richtung verfolgen.
Ich trainiere Sie zum Beispiel in Erfinder 2013
Anhang anzeigen Serie.rar



[myface]

Sie müssen eine 3d Skizze mit einem Helid erstellen, die Verarbeitung durchführen und die 3d Skizze als Richtung verfolgen.
Ich trainiere Sie zum Beispiel in Erfinder 2013
Anhang anzeigen 32913

nichts mehr banal: redface: er dankt tausend Beppe!



[Peppe]

figurati:finger:



[myface]

Aber ich kann nicht, ich habe immer Löcher im zufälligen Hund...
ich würde herkommen



[myface]

Ich habe die Spirale entlang des Baumes gemacht, aber ich kann den Bohrer nicht entlang seiner charakteristischen Punkte auf 120 °, ich heraus absurde Positionen, sind sie auf Witze beiseite? :biggrin:



[stefra]

Versuchen Sie zu sehen, ob diese "tutorial" Ihnen helfen kann.
Ich hatte es vor einiger Zeit im Netz gefunden, nur Defekt ist in Englisch, aber die Zahlen helfen.
Hallo und gute Arbeit.



[Peppe]

Ich habe die Spirale entlang des Baumes gemacht, aber ich kann den Bohrer nicht entlang seiner charakteristischen Punkte auf 120 °, ich heraus absurde Positionen, sind sie auf Witze beiseite? :biggrin:

in den Optionen der Spirale als Umdrehungen I gesetzt 1/3, weil 1 = volle Spirale rund = 360°
für die 120° = 1/3 (120°*3 = 360°)



[Tarkus]

Ich habe die Spirale entlang des Baumes gemacht, aber ich kann den Bohrer nicht entlang seiner charakteristischen Punkte auf 120 °, ich heraus absurde Positionen, sind sie auf Witze beiseite? :biggrin:

das erste Loch tun und dann die 3d Skizze von diesem mit der genauen Anzahl von "spire" starten...



[Peppe]

Ich habe die Spirale entlang des Baumes gemacht, aber ich kann den Bohrer nicht entlang seiner charakteristischen Punkte auf 120 °, ich heraus absurde Positionen, sind sie auf Witze beiseite? :biggrin:

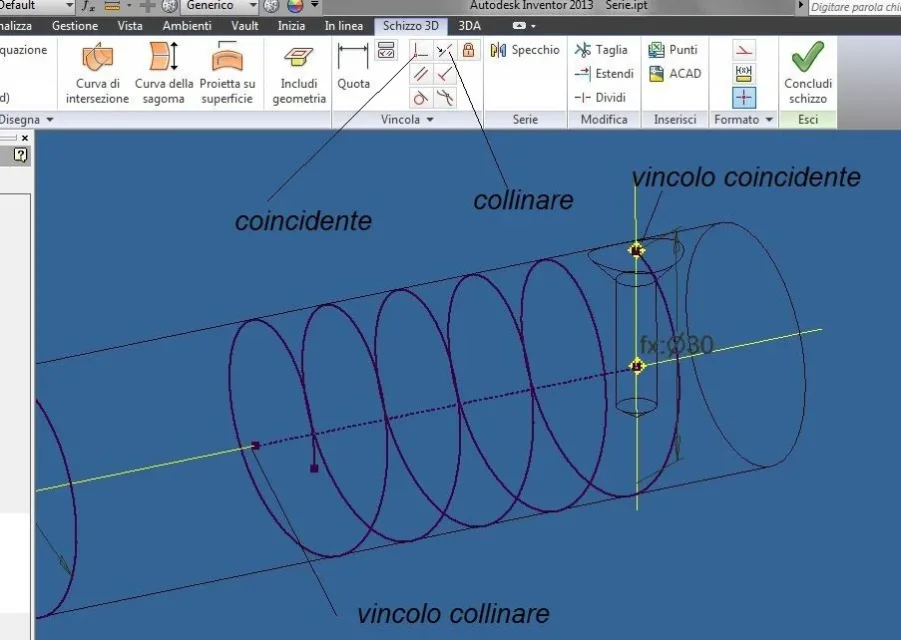

Sie müssen den Spiralstartpunkt mit der Lochmitte mit passenden Bindung binden.



[myface]

fertig. Ich habe nicht wirklich gesehen, dass Sie die Orientierung zuordnen mussten, indem Sie "dir1" dank alle!
