Sweep mit Sformrichtung.

[panormus]

hallo raga, ich sollte ein fegen mit sform Richtung
und ein Gesetz geben, weil das Segment, das entlang der Leitlinie fließt, eine bestimmte Alpha-Ecke fegt.

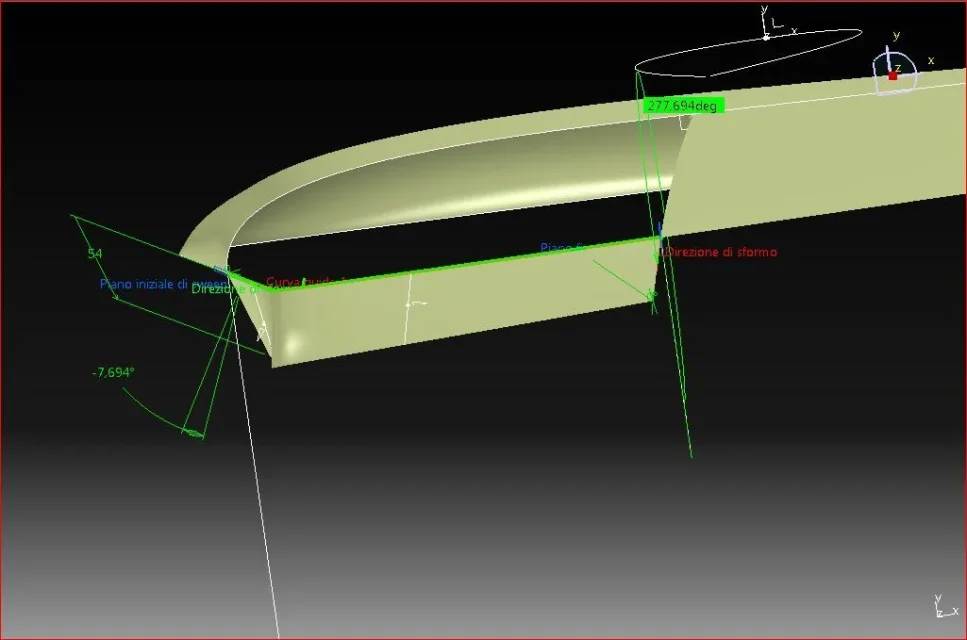

die Kehre ist notwendig, weil ich als Stützfläche dienen werde, um die Füllung des Endteils des Ruders zu realisieren, die, wie Sie aus Figur sehen, den Endteil eines Nacaprofils darstellt und dann mit spitz zulaufender Form endet.

Und ich frage mich:

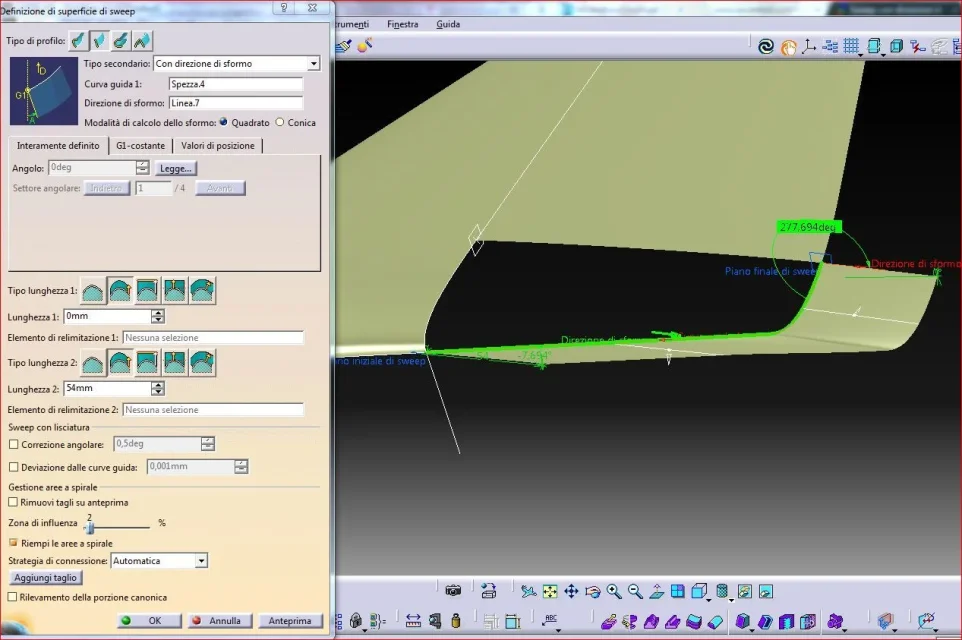

1- wenn ich ein Gesetz der Deformität anwende, scheint der endgültige alpha-Winkel, den ich verhänge, nicht von der Richtung der Deformität zu beginnen. Warum? Welche Referenzen erzeugen Sie diesen Winkel?

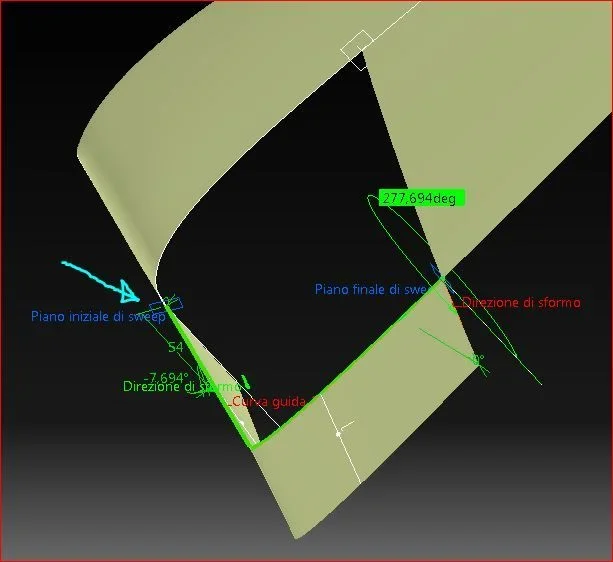

die Verformungsrichtung wurde erreicht, indem eine Tangente zum Profil erzeugt wurde.

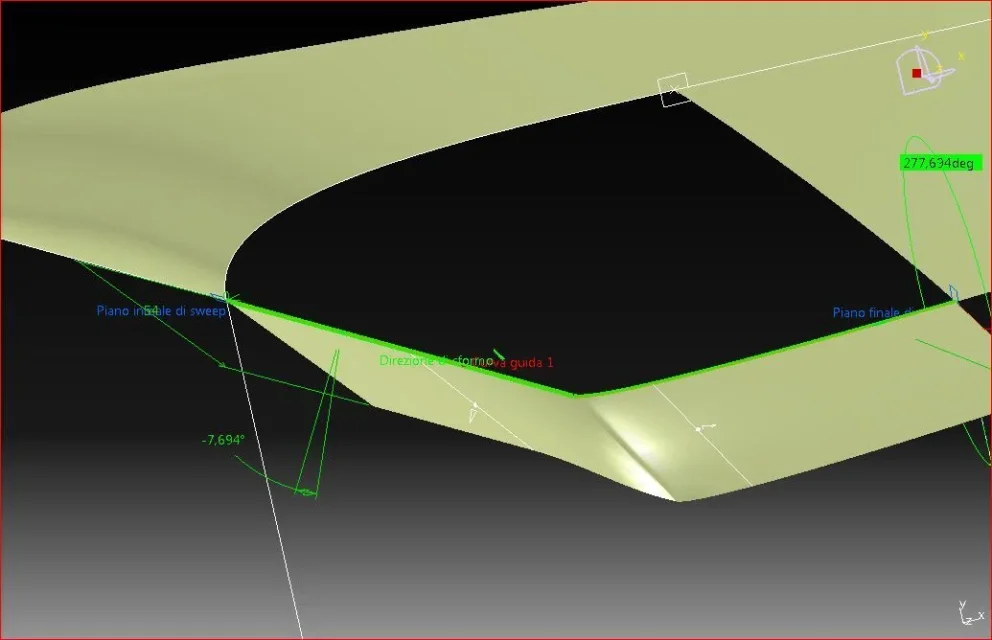

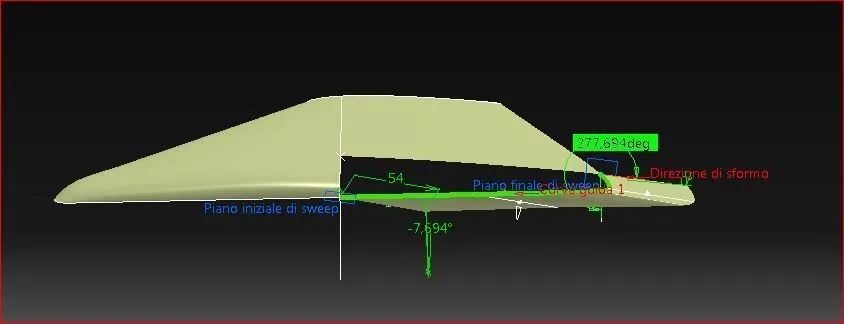

der Winkel I alpha, zwischen der Sformrichtung und der Termrichtung des Sweeps ist von "90°-7,694".

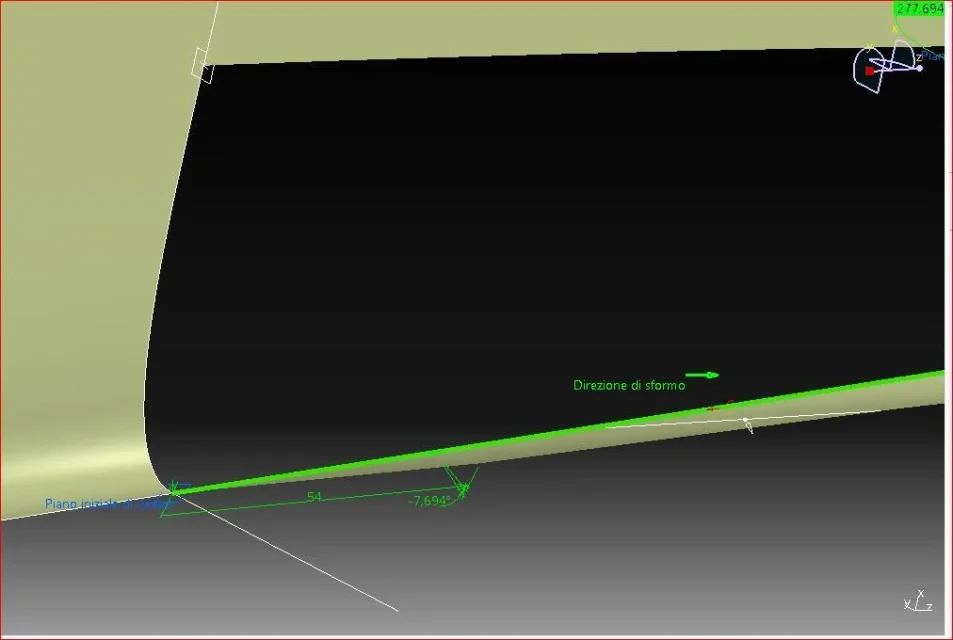

Am Ende schafft es einen 7,694 Winkel, den ich nicht verstehe, wo er beginnt.
2. Kann ich sicherstellen, dass sich der letzte Plan ändert und mit dem anderen weißen Segment zusammenfällt? Wenn ja, wie?
Ich gehe weiter mit dem zweiten Post.. Ich kriege keine andere Anhaftung.



[panormus]

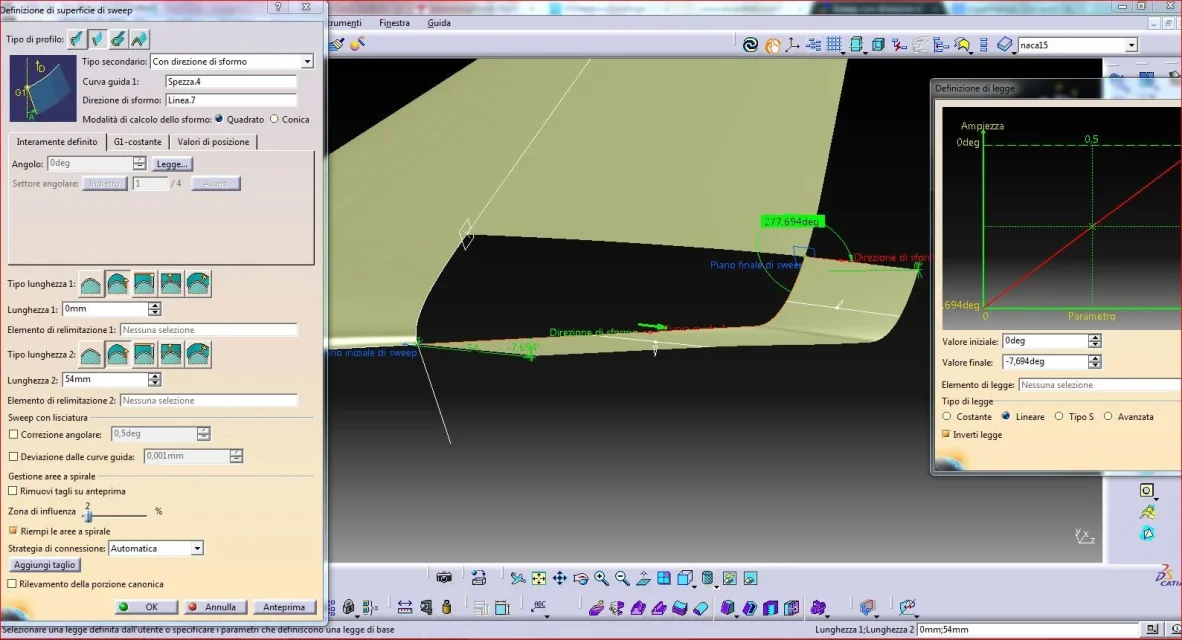

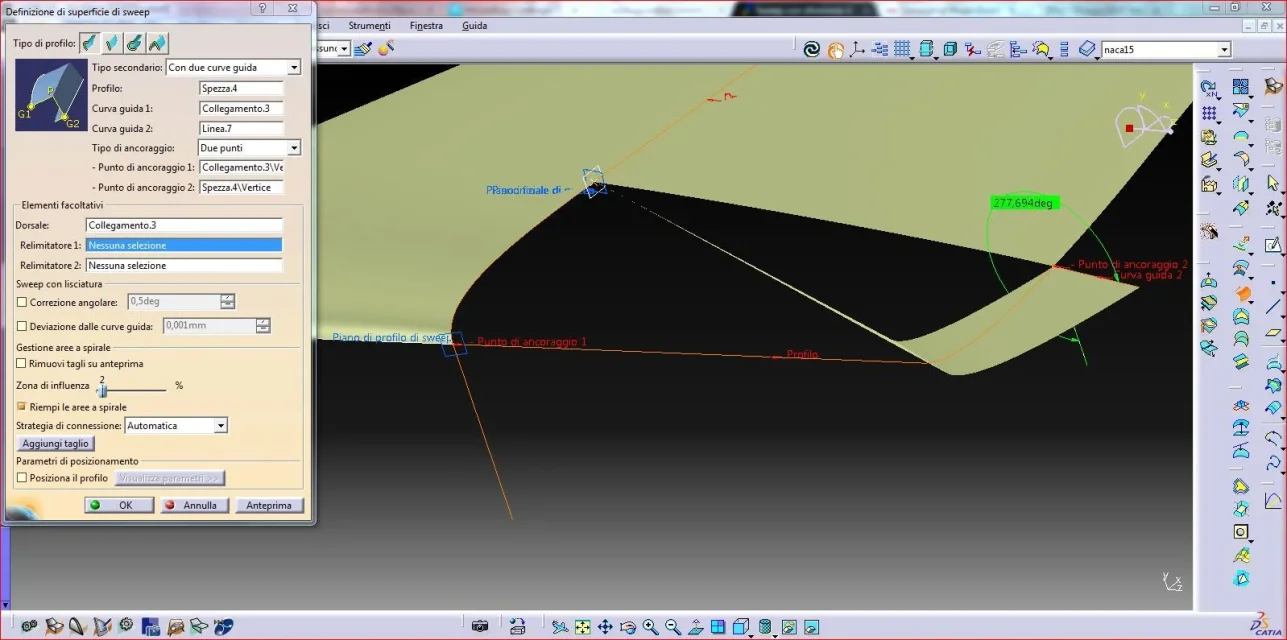

und das sind die Parameter, die ich eingestellt habe.
Vielleicht hängt es vom Kehrplan ab? Vielleicht, wenn du mir sagst, wie ich mich ändern soll... :wink:



[alpole]

Pan.
Ich habe nicht verstanden, was du gefragt hast. .
Die Bilder machen mich zu einer gewissen Verwirrung, es wäre
besser die Datei oder einen Zweig der Datei;
Aber ich denke, wenn Sie zwei Zeilen ziehen
(eine bereits gezogen, wenn ich nicht errre, dass Sie brauchen für
die verformte Richtung einstellen )
die andere in der gegenüberliegenden Seite des Profils mit einem Winkel von 7, .... Grad
oder was auch immer
Sie können mit zwei Führungskurven (mit diesen beiden Linien) zur Ausbildung der Auflagefläche verwenden. .
Ich bin falsch.
vielleicht vereinfacht oder vielleicht
Ich verstehe nicht, was Sie fragen...

in der



[panormus]

azz.. Vielleicht hast du recht, zu Hause versuche ich, und wenn du recht hast, gebe ich dir seine Heiligkeit dem Papst... ;-)



[panormus]

nicht handeln.

Ich habe mehr Winkel gesetzt, in der Hoffnung, dass es gut verstanden werden würde, aber vielleicht so viel verwirrt die Botschaft.

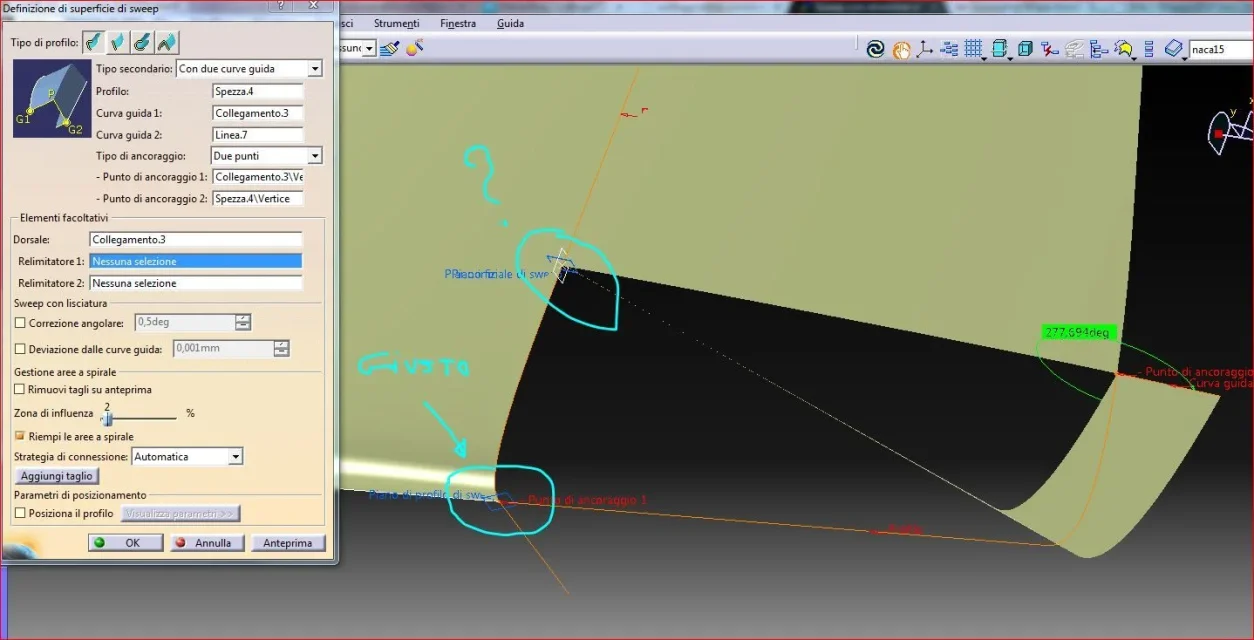

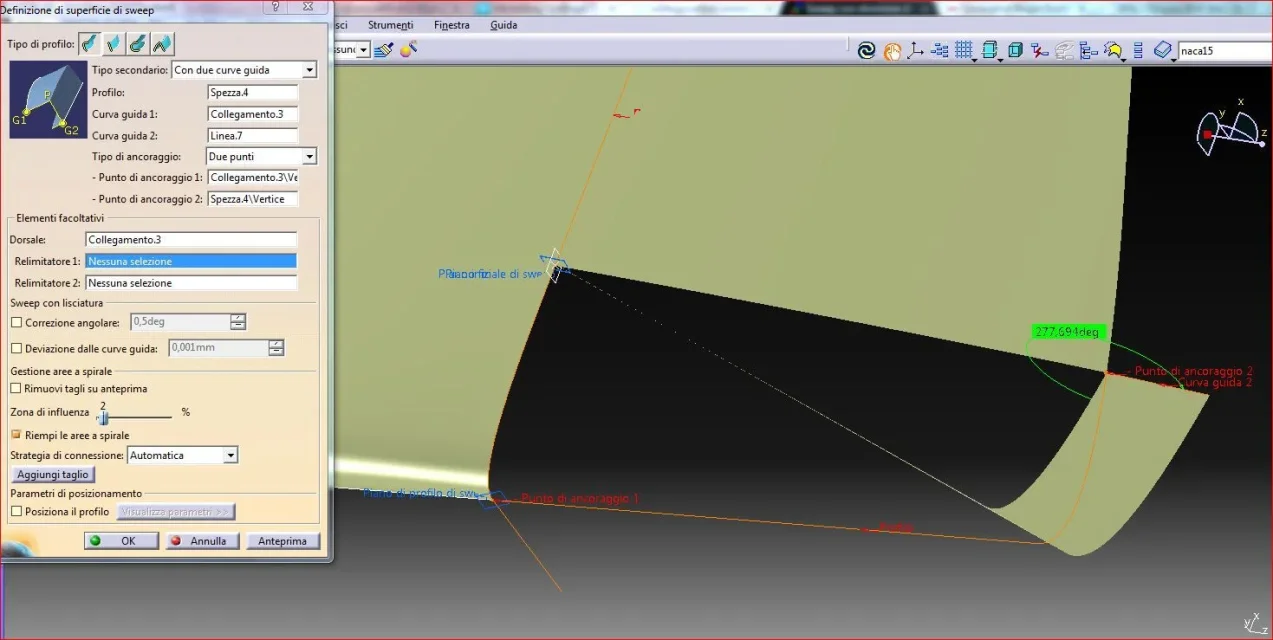

Ich versuchte, die Kurve als Profil und die beiden Segmente als Führung auszuwählen, ich versuchte, eine der beiden Führungen auszuwählen (vor und dann die andere), aber es ist nicht.

Ich hoffe, es ist nicht zu verwirrend.


Ich verstehe nicht, was das Prinzip ist, mit dem catia v5 r19 Kehrpläne und Ausgangspunkte der Oberfläche zuordnet.
weil die Oberfläche auf der rechten Seite mit dem Segment beginnt, wie von mir und nach links festgelegt, statt einen Punkt, der nichts damit zu tun hat und das ist nicht Verankerungspunkt?



[alpole]

Pan, wird nie entmutigt. .
in der Datei, die ich Ihnen anhänge, hatte ich keine großen Probleme
um die Kehre zu machen, natürlich werden die Kurven anders sein. .
aber das Prinzip bleibt gleich

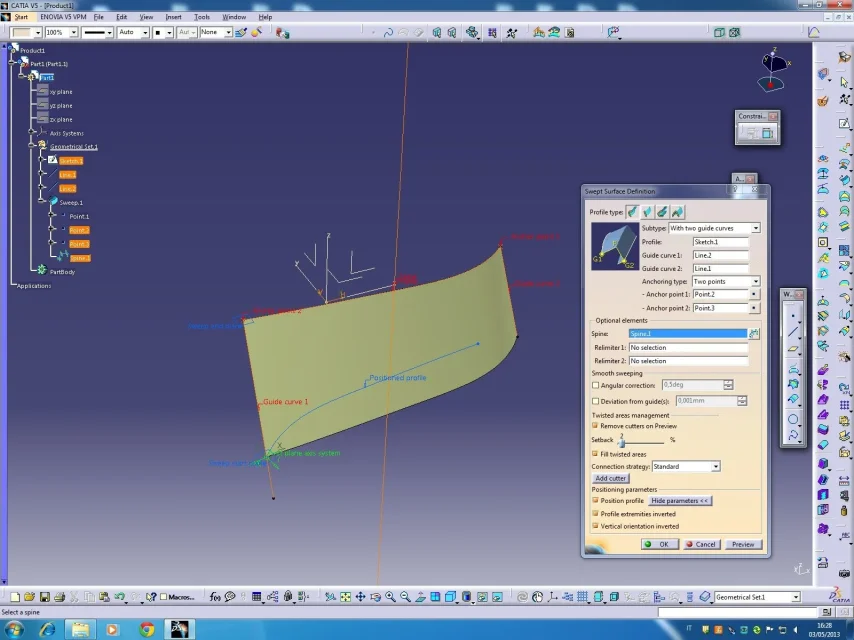

Ich hänge auch ein Bild mit der offenen Fliege heraus
auf der Kehrfunktion. wie Sie sehen, gibt es ein Thema
am unteren.. Profil positioniert... Sehen Sie.
Neben Dornen, in einigen Fällen, und das ist eine
von denen, der Feldabschnitt muss auch entfernt werden
Das Profil...
verschiedene Tests durchführen, um meine Datei zu verstehen
Funktion, die weit entfernt von offensichtlich oder intuitive
gute Fortsetzung

in der



[mrwolverine]

Hallo, Panormus.
Wenn du eine Akte steckst, gebe ich dir eine Hand.



[panormus]

Wenn ich es heute Abend platzieren kann, danke euch beiden. Betrachten Sie, dass ich die r19 obwohl... al, ich hoffe, es kann Ihre Datei öffnen.



[panormus]

Danke, Leute. Ich habe es geschafft, den Job zu erledigen. Ich habe keine Kurve gebrochen, oder ich, dann habe ich andere Veränderungen vorgenommen und es kam wieder zusammen.

machte den Schnitt, den ich ohne Probleme durchgeführt habe, obwohl es nicht sehr klar ist, wie es funktioniert. al, wenn Sie diese Datei bekommen können, würden Sie sie umdrehen, damit Sie sie mit der r19 öffnen können?

Dank auch Ihnen mrwolverine, ändere ich Ihre Verfügbarkeit durch die Veröffentlichung meiner Arbeit sowieso, wenn Sie Lücken bemerken, können Sie mir auch helfen, sie zu ergreifen.

Bye
Anhang anzeigen profili.7z



[alpole]

Pfanne
Ich habe ein wenig an deiner Akte gearbeitet.
Ich hoffe, du willst nicht, dass ich...
Ich habe versucht, die Oberfläche etwas zu verbessern -
Ich rekreierte zuerst die Kehre, dann wieder die Füllung, und dann ich
versuchen, das Gelenk der " Stücke" zu schaffen;
Gelenkbetrieb mit aktivierter Tangenzoption
Es war falsch. .
Ich machte einige Änderungen an der ursprünglichen Oberfläche, heling,vari
, verschiedene Mischungen und schließlich das Ergebnis, das ich bekam
kommen in tangenza
in der hinzugefügten geometrischen Gruppe (Wechsel) , Ich ging anders. .
Ich habe mich auf diese ersten Surfings gelehnt, um zu schaffen
neue Oberflächen, die ich endlich erreichte. .
Sie sehen die beiden Ergebnisse und vergleichen sie, ich weiß nicht, was es ist
die konsistentsten. ..persönlich in beiden Fällen
Das Ergebnis beeindruckt mich nicht, aber denken Sie daran, dass ich gehalten habe
Kurven und Zwänge, die Sie eingestellt hatten. .
vielleicht die berühmte Kehre mit Richtung der Sform, dann realisiert
mit zwei Führungen, zu viel Kraft...
dann eine Schließfüllung zu erzwungen. .
Ich habe in der Tat fortgegangen, um den Gelenksurf zu schneiden und eine Mischung zu rekonstruieren
vor dem Abfluss das Endgelenk.

Das ist nur eine kleine Übung, die ich für
zeigen, dass das Ergebnis besser ist.. und ich denke, es ist immer noch -
in jedem Fall für eine Modellierung der Oberfläche
maximale Bedeutung haben die Eingangskurven und den Draht,
Es schafft... lassen Sie uns sagen, wenn diese richtig und gut gedacht sind
die Schaffung von Oberflächen und einfache Flüssigkeit und Qualität
Ansonsten, sogar handelnde Ratten, wie in meinem Fall
das Ergebnis und die Qualität weniger zufriedenstellend
aus Ihrer Datei ist mir nicht klar, die Strategie, die Sie
das Stück so zu gestalten
oft lohnt es sich, die Eingangskurven sorgfältig zu studieren
in Bezug auf die darzustellende Form, um zu versuchen,
Die beste Strategie...
Meine will kein Prediger sein, aber glauben Sie mir nur einen Weg,
Ich hoffe, ich kann
in der
ps - die Bilder und die Datei geben die komprimierte Datei



[marcof]

Wenn ich heute Abend Platz nehmen kann...

Pfanne
Ich habe ein wenig an deiner Akte gearbeitet.
(Schnitt)
Das ist nur eine kleine Übung, die ich für
zeigen, dass das Ergebnis besser ist.. und ich denke, es ist immer noch -
(Schnitt)
aus Ihrer Datei ist mir nicht klar, die Strategie, die Sie
(Schnitt)
ps - die Bilder und die Datei geben die komprimierte Datei

c.v.d.

in dem anderen Thread habe ich dir das geschrieben:
"Sie wissen gut, dass nach monatelanger Arbeit auf Ihrem Teil, mit dem "fertigen" Modell und keine native Datei, auf die zu verdanken, für Caia-Besitzer gibt es wenig zu erfinden mraculous Lösungen. . . "

Sehen Sie, dass, wenn Sie nicht Ihre Dateien eifersüchtig in Ihrem PC versteckt halten (auch wenn sie Industriegeheimnisse waren), halten Sie an Lamm von den Wölfen (double rotfl!) posting Märchen in Latein (Sprache, die einfach nicht zu Ihnen passt) diese Dateien dann veröffentlichen die Lösungen und konkrete Hilfe kommen?
reflektieren all dies und geben Sie die Lammspüle an den Mieter der Theaterkostüme zurück. Er war sehr nah an dir, also haben wir dich sofort abgesetzt.



[panormus]

Pfanne
Ich habe ein wenig an deiner Akte gearbeitet.
Ich hoffe, du willst nicht, dass ich...
Ich habe versucht, die Oberfläche etwas zu verbessern -
Ich rekreierte zuerst die Kehre, dann wieder die Füllung, und dann ich
versuchen, das Gelenk der " Stücke" zu schaffen;
Gelenkbetrieb mit aktivierter Tangenzoption
Es war falsch. .
Ich machte einige Änderungen an der ursprünglichen Oberfläche, heling,vari
, verschiedene Mischungen und schließlich das Ergebnis, das ich bekam
kommen in tangenza
in der hinzugefügten geometrischen Gruppe (Wechsel) , Ich ging anders. .
Ich habe mich auf diese ersten Surfings gelehnt, um zu schaffen
neue Oberflächen, die ich endlich erreichte. .
Sie sehen die beiden Ergebnisse und vergleichen sie, ich weiß nicht, was es ist
die konsistentsten. ..persönlich in beiden Fällen
Das Ergebnis beeindruckt mich nicht, aber denken Sie daran, dass ich gehalten habe
Kurven und Zwänge, die Sie eingestellt hatten. .
vielleicht die berühmte Kehre mit Richtung der Sform, dann realisiert
mit zwei Führungen, zu viel Kraft...
dann eine Schließfüllung zu erzwungen. .
Ich habe in der Tat fortgegangen, um den Gelenksurf zu schneiden und eine Mischung zu rekonstruieren
vor dem Abfluss das Endgelenk.

Das ist nur eine kleine Übung, die ich für
zeigen, dass das Ergebnis besser ist.. und ich denke, es ist immer noch -
in jedem Fall für eine Modellierung der Oberfläche
maximale Bedeutung haben die Eingangskurven und den Draht,
Es schafft... lassen Sie uns sagen, wenn diese richtig und gut gedacht sind
die Schaffung von Oberflächen und einfache Flüssigkeit und Qualität
Ansonsten, sogar handelnde Ratten, wie in meinem Fall
das Ergebnis und die Qualität weniger zufriedenstellend
aus Ihrer Datei ist mir nicht klar, die Strategie, die Sie
das Stück so zu gestalten
oft lohnt es sich, die Eingangskurven sorgfältig zu studieren
in Bezug auf die darzustellende Form, um zu versuchen,
Die beste Strategie...
Meine will kein Prediger sein, aber glauben Sie mir nur einen Weg,
Ich hoffe, ich kann
in der
ps - die Bilder und die Datei geben die komprimierte Datei

Danke noch mal an die, morgen sehe ich aus, ob ich warum ich die r19 habe.

Ich suche nach denen, die mir beibringen, also kein Problem, ich fühle mich.

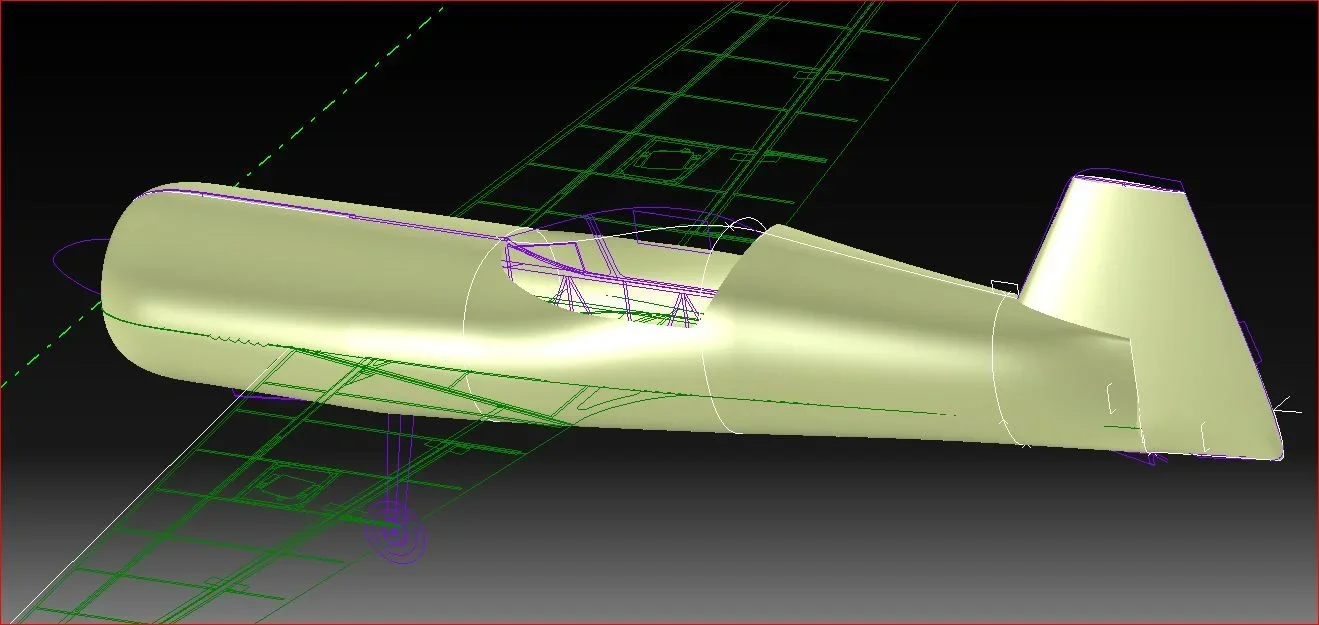

Sie könnten mit den Kurven selbst beginnen, die benutzt, um das Profil zu wiederholen, unter Berücksichtigung der 3blueprints von eric, der Kerl, der das Projekt geschrieben.
Ich möchte verstehen, wie man das Design, die Drähte, in der Anfangsphase aufzwingt und wie man die ersten Oberflächen herunterwerfen kann.
Wenn du nicht in r19 veröffentlichen kannst, kannst du mir Bilder schießen? klar, wann und wenn Sie Zeit haben und wollen. Danke.



[panormus]

das Ergebnis und meine Mitteilung ist bemerkenswert, zumindest aus den Drucken, aber leider konnte ich im Moment nicht sehen, wie Sie für Release-Probleme wie ich erwähnt gearbeitet.
das Problem war der Sturz? wie Sie sahen, benutzte ich zwei tangente Segmente zu ihren jeweiligen Kurven, so dass die Oberfläche sich richtig verhalten und schließen musste, was nicht und ich verstehe nicht warum.
