Probenproblem: geschlossene Kontur nicht erkannt.

[Vit1]

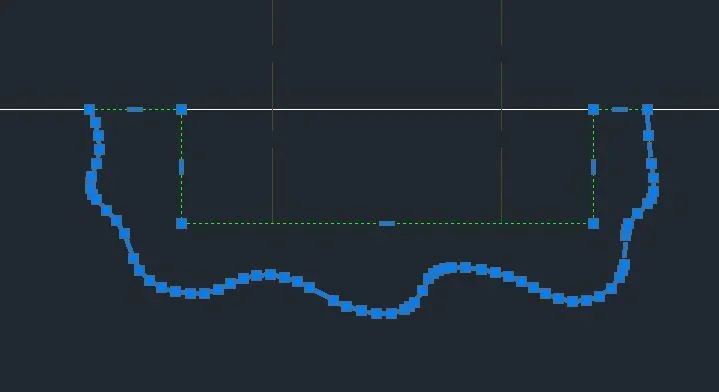

Hallo, alle! Ich habe ein Problem mit dem Probenahmebefehl. Ich kann keine geschlossene Kontur aus einem Polylinea (enthalten von der Verbindung einer Spline, die mit einem Satz von Linien umgesetzt wird) abtasten. Ich habe überprüft und die Kontur ist tatsächlich geschlossen. Was ist los?
verwenden mechanische 2014.



[Vit1]

für den Datensatz I löste die Erstellung einer Probenahme auf einem Bereich, der als geschlossene Kontur korrekt erkannt wird, kopierte ich sie und legte sie oberhalb der geschlossenen Polylinea, die den abzutastenden Bereich umschließt und dann die Befehlsgröße verwendet. Ich möchte jedoch nicht den Grund für das Softwareverhalten verstehen. Danke!



[GiGa]

nächstes Mal können Sie die "Sensitivität" auf die Erkennung der geschlossenen Bereiche mit der "hpgaptol" Variable auch direkt im "expandierten" Tab Dialogfeld rechts ändern. Ich erstelle in der Regel eine Region, die mir sagt, ob und was sind die Punkte offen..



[artiglionero]

Ich sehe, dass die Kontur grün ist, das macht mich denken, dass Sie mit dem Befehl _amcontin konturiert haben und automatisch die am_4-Schicht für die Polylinie zuordnet.
Mechanisch erzeugt keine Felder innerhalb dieser Polylinien, ändert Eigenschaften, wie am_0, tun die Probenahme und dann setzen Sie die Kante zurück Sie am_4.

Ich hoffe, ich war klar



[Vit1]

Danke für die Antwort auf beide.

die Methode von artiglionero (Veränderung der Schicht auf am_0 oder andere Schicht "weiß", Probenahme, Rückkehr zur vorherigen Schicht) ist diejenige, mit der ich mich besser finde.

die Methode der Änderung der Empfindlichkeit gegenüber den geschlossenen Bereichen scheint mir nicht zu arbeiten (in jedem Fall sollte es im Falle eines offenen Bereichs wirksam sein, wenn der Bereich perfekt geschlossen ist, glaube ich nicht, dass es wichtig ist, die Toleranz zu ändern, ich versuchte und scheint mir nicht zu Ergebnissen führen).



[MassiVonWeizen]

Die Antwort von artiglionero
Tatsache ist, dass mechanische, zumindest seit 2010, die mit den Schichten verbundene Funktion erkennt, beispielsweise solche, die für Hilfslinien am_4 sind, am_5 Quoten, am_7 Achsen, und sich auf bestimmte Weise verhält; wenn also eine Achse einen Teil in zweischneidet, sollte die Probenahme vollständig im automatischen mechanischen Ausschluss der Elemente mit dieser Schicht durchgeführt werden.



[Vit1]

Die Antwort von artiglionero
Tatsache ist, dass mechanische, zumindest seit 2010, die mit den Schichten verbundene Funktion erkennt, beispielsweise solche, die für Hilfslinien am_4 sind, am_5 Quoten, am_7 Achsen, und sich auf bestimmte Weise verhält; wenn also eine Achse einen Teil in zweischneidet, sollte die Probenahme vollständig im automatischen mechanischen Ausschluss der Elemente mit dieser Schicht durchgeführt werden.

Ich verstehe perfekt, danke!
