erstellen Sie verschiedene ovale Profil Lofts auf kreisförmige Trajektorie, können Sie?

[LorenzoDedalo]

guten morgen, ich bitte sie das folgende problem.
angenommen, er hat eine kreisförmige traittoria. entlang einer solchen trajektorie ich habe ein ovales profil (der plan, auf dem das profil liegt, ist orthogonal zum umfang). in einem abstand von 60 grad vom ersten ovalen profil i ein zweites ovales profil ähnlich dem ersten, aber etwas kleiner. in einem abstand von 60 grad vom profil i noch das erste ovale profil, und so weiter, gehen von 60 in 60 i insgesamt 6 ovale profile entlang aller 360 grad des umfangs.
kannst du so etwas tun? es ist möglich, einen beispielhaften sldprt zu haben. danke.



[Strumpf]

0 bis 60° frontbodenskizze durch zentrale abschnitte
klavier1 senkrecht zum lichtbogen auf dem inizalpunkt erstellen
klavier2 senkrecht zum bogen am endpunkt erstellen
skizze des ersten abschnitts auf dem boden1 zentrale punktanpassung auf dem bogen
skizze des zweiten abschnitts auf dem boden2 zentralpunkt passend auf dem bogen erstellen
die loftfunktion zwischen den beiden abschnitten zu schaffen, wobei der bogen als führungskurve verwendet wird

voila!

ich habe auch ein beispiel geschrieben, aber dann kritisieren sie mich, weil ich nicht gut erklären :d



[Strumpf]

oooops. ich lag falsch.
lichtbogen nicht am zentralen punkt binden, sondern an einem anderen punkt, der dem profil entspricht



[alesky72]

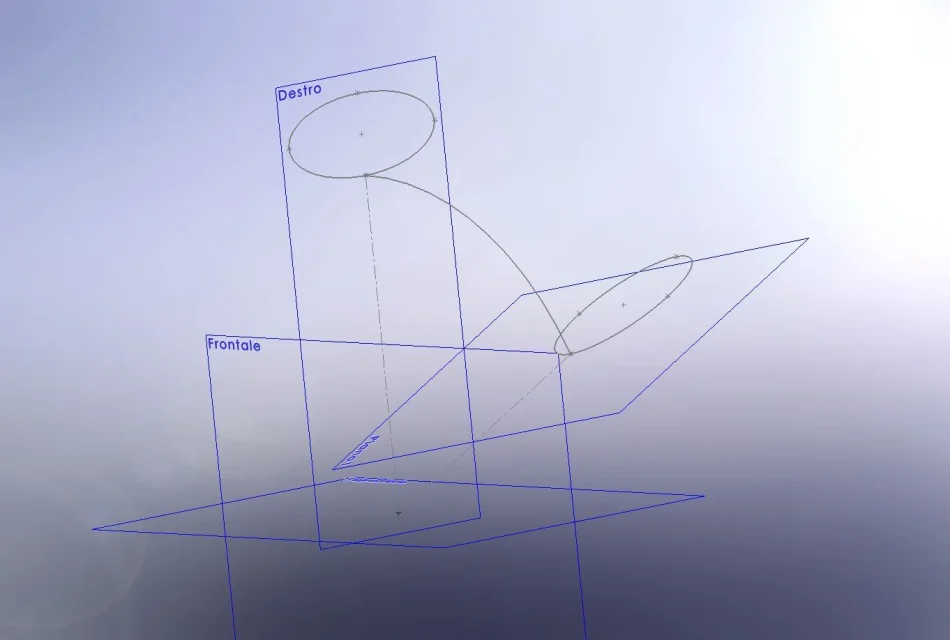

wenn ich verstehe, was du mich gefragt hast, ist so etwas:
