Effort Konzentrationen, Carving Theorie

marcofa

Guest
nach theoretischen berechnungen und ein wenig grob für ein leben bin ich jetzt in der krise mit fem. in der tat finde ich einzelne punkte wie risse und kanten mit konzentrationen sogar dreimal höher als die ertragsgrenze, während in der stückarbeit überall richtig sind. für die wahrheit, während das wissen der schnitzwirkung usw. usw., es ist nicht, dass ich mir sorgen darüber mehr als viel mache, weil ich an der allgemeinen mechanik und nicht an der luftfahrt beteiligt bin.
kann mir jemand eine meinung über die analyse des beigefügten stücks geben? ♪
danke.
marsch


Anhänge

ich füge eine iges datei des stücks und eine dwg-datei, die die stressbedingungen illustriert, für diejenigen, die nicht mit catia arbeiten
marsch


Anhänge

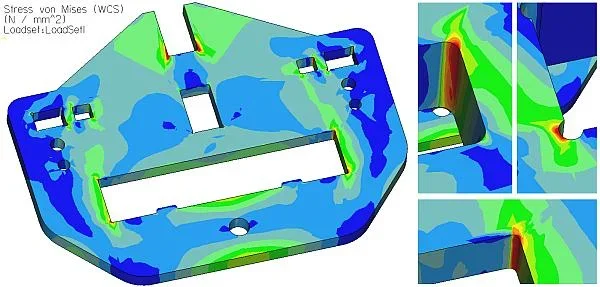

hi, ich kann den dwg nicht mit den lasten importieren, so dass ich sie erfunden habe (was ist also, um die bedeutung der "roten" zonos, d.h. spitzen, zu bewerten). sie sollten situationen wie diese finden:


Anhänge

  • piastra_1.jpg
    35,9 KB · Aufrufe: 51
Zuletzt bearbeitet:
das problem ist, dass in der regel die fem-codes (im falle meines promechanischen beispiels) die linearitätshypothese der grafischen bemühungen/deformationen annehmen, so dass das material auch über die ausbeute linear hypothetisiert wird. dies berücksichtigt nicht lokalisierte phänomene wie plastifizierung und materialzusammenarbeit.

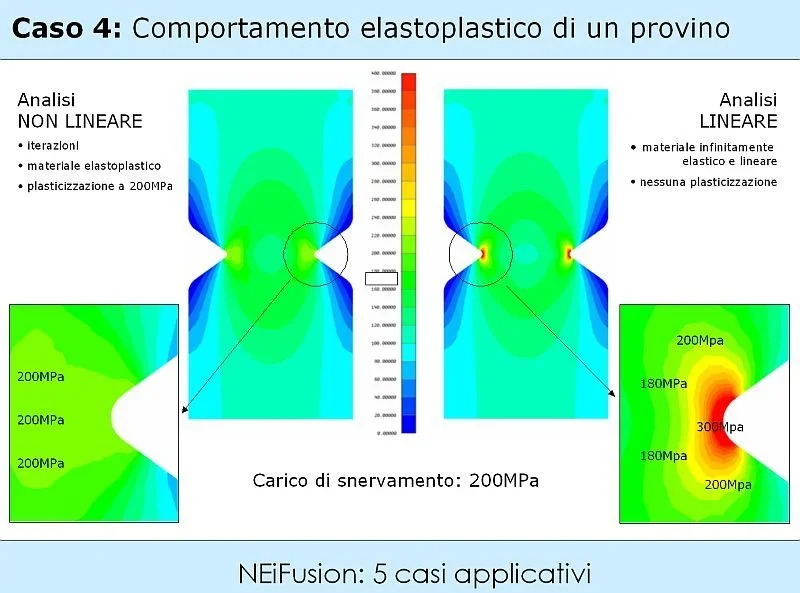

ich hänge eine seite des infusionskurses an (eine software, die sowohl lineare als auch nichtlineare berechnung, in diesem fall elastoplastie), in der sie die unterschiede der beiden ansätze gut sehen. mathematisch ist bei nichtlinearer berechnung die matrix der steifigkeit vom zustand der verformung abhängig.


Anhänge

  • LineareVSnonlineare.jpg
    66,8 KB · Aufrufe: 42
Zuletzt bearbeitet:
hi, ich kann den dwg nicht mit den lasten importieren, so dass ich sie erfunden habe (was ist also, um die bedeutung der "roten" zonos, d.h. spitzen, zu bewerten). sie sollten situationen wie diese finden:
versuchen sie zu sehen, ob sie die beigefügten dateien helfen können. .

hi.

danke, aber welche dateien sind die mdi? ich habe nichts auf meinem computer installiert und es öffnet sie nicht!

hi.

.mdi-dateien sind "microsoft document abbildung" dateien sollten sie sie ruhig auch mit xp oder windows 2000 öffnen... :confused:
wie geht es dir?Ciao
... mit dem gehirn bin ich verletzt! sie haben recht auf... ist, dass ich jetzt nur kad und weib....

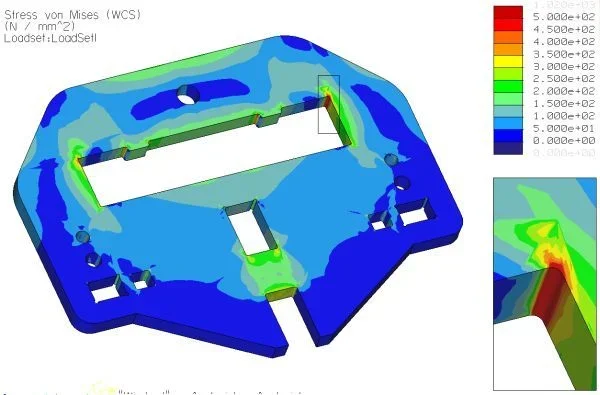

danken sie jedoch: eine promechanische version (so linear) des problems des benutzers angebracht. sobald ich die lizenz von noastran place an elstoplasty version erneuern. hi.


Anhänge

  • Piastra2.jpg
    37,3 KB · Aufrufe: 46
perfekt!
abschluss des konkreten falls: 50 kg/mm2 im raject, muss ich mir sorgen machen oder kann ich es fröhlich loswerden? es ist nicht, dass ich mit einer clique kämpfen, die alles an... kuh schickt?
marsch

es ist ein großes problem. in diesem bereich sind weniger die annahmen der linearen berechnung und daher streng zu sein, können wir nichts sagen. ein vernünftiger ansatz könnte dies sein: um das netz lokal zu fixieren und zu überprüfen, dass die dicke des bereichs "über die ausbeute hinaus" tendiert zu sinken (beachtung: es ist normal, dass erhöht den spitzenwert, weil das dickere netz besser dem gradienten der bemühungen folgt). wenn diese dicke unter einem angemessenen wert (0.1mm) abnimmt, können wir optimistisch sein, aber in jedem fall ist erfahrung von großer bedeutung.

sie haben versucht, die ergebnisse mit der manuellen berechnung zu vergleichen und die schneiden koeffen (zum beispielpeterson) mit der berechnung fem.... :confused:

ich stimme zu, es ist korrekte beobachtung: ein konto sind die auswirkungen des schneidens, ein konto die "mathematischen" effekte (z.b. ein rand in der realität wird 0,0000001 aber nie 0).

Hallo, alle.
Ich hatte auch ein Problem der intensivierenden Bemühungen auf eine Geometrie ähnlich wie Sie beschrieben. die Grafik der '' Verformungsenergie' als Folge der Simulation können Ihnen zusätzliche Indikation geben?
Ich fand, in meinem Fall. eine Intensivierung der Bemühungen im Schneidpunkt (r = 0,2 mm), aber gleichzeitig eine Verformungsenergie nichts.
