doriano

Guest
Guten Morgen für alle
Ich möchte wissen, ob es möglich ist, den Cartiglio von solid edge st5 nach catia v5 r19 zu kopieren.
Das Problem ist jedoch: Ich muss feste Bretter mit st5 erstellt und diese Tische müssen den Bahnhof Cartiglio zurückbringen.
Vielen Dank.

doriano schrieb:
Guten Morgen für alle
Ich möchte wissen, ob es möglich ist, den Cartiglio von solid edge st5 nach catia v5 r19 zu kopieren.
Das Problem ist jedoch: Ich muss feste Bretter mit st5 erstellt und diese Tische müssen den Bahnhof Cartiglio zurückbringen.
Vielen Dank.
Zum Vergrößern anklicken....
Hi.
Sie können, solange Sie Ihren Cartiglio in dxf oder dwg verwandeln und in die Catzeichnung importieren

Guten Abend.
Ich gehe zurück zu dieser Diskussion. ...
Ich habe versucht, aber ich fand nichts über das Einfügen der Eigenschaften in den Warenkorb.
Einmal aus dxf importiert und in caia v5 platziert, möchte ich Eigenschaften automatisch als Komponentencode, Gewicht, etc...
Danke.

xxfast schrieb:
Guten Abend.
Ich gehe zurück zu dieser Diskussion. ...
Ich habe versucht, aber ich fand nichts über das Einfügen der Eigenschaften in den Warenkorb.
Einmal aus dxf importiert und in caia v5 platziert, möchte ich Eigenschaften automatisch als Komponentencode, Gewicht, etc...
Danke.
Zum Vergrößern anklicken....
du kannst
in Text einfügen. mit "Link des Attributs"

Vittorio schrieb:
du kannst
in Text einfügen. mit "Link des Attributs"
Zum Vergrößern anklicken....
Okay.
Danke 1000.
Ich konnte herausfinden, wie man Gewicht, Material, etc. einfügen kann.
Es bleibt zu verstehen, wenn die Links eingegeben, einmal gespeichert die Knorpel beziehen sich auf die Teile, die ich gehen, um in die Ansichten zu setzen, aber dies werde ich später versuchen sehen.
Jetzt kann ich den Link nicht auf den Stückcode einfügen.
Würdest du so nett sein, mich besser verstehen zu lassen?

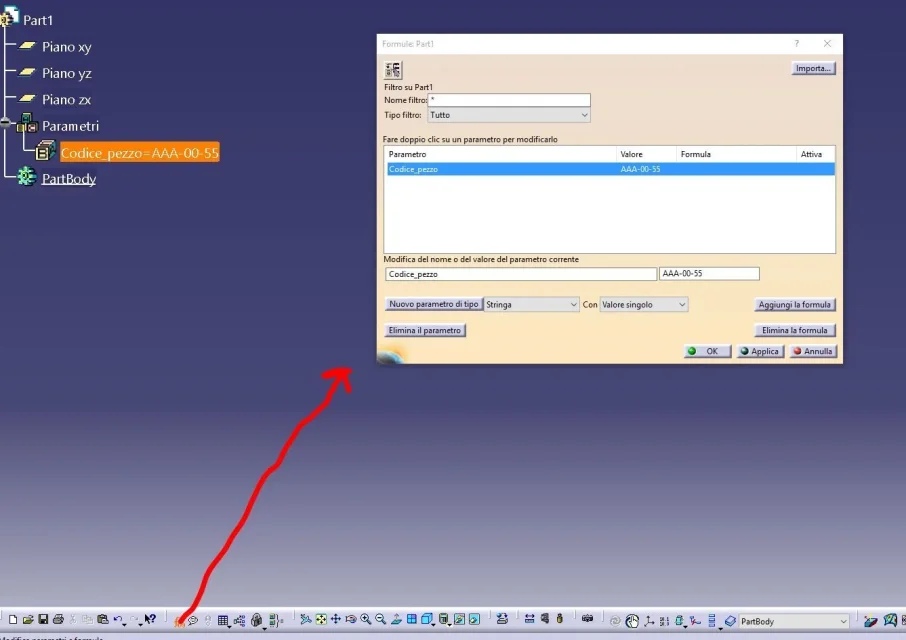

1) im Katzenteil müssen Sie eine Stringvariable einfügen und den Stückcode zuordnen (siehe beigefügtes Bild)
2) öffnen Sie Ihre Katze Zeichnung und machen Sie den Tisch Ihrer Katze
3) im Hintergrund des Blattes, wo Sie die Knorpel und das Quadrat setzen, geben Sie den Text in der Box gewidmet dem Stückcode

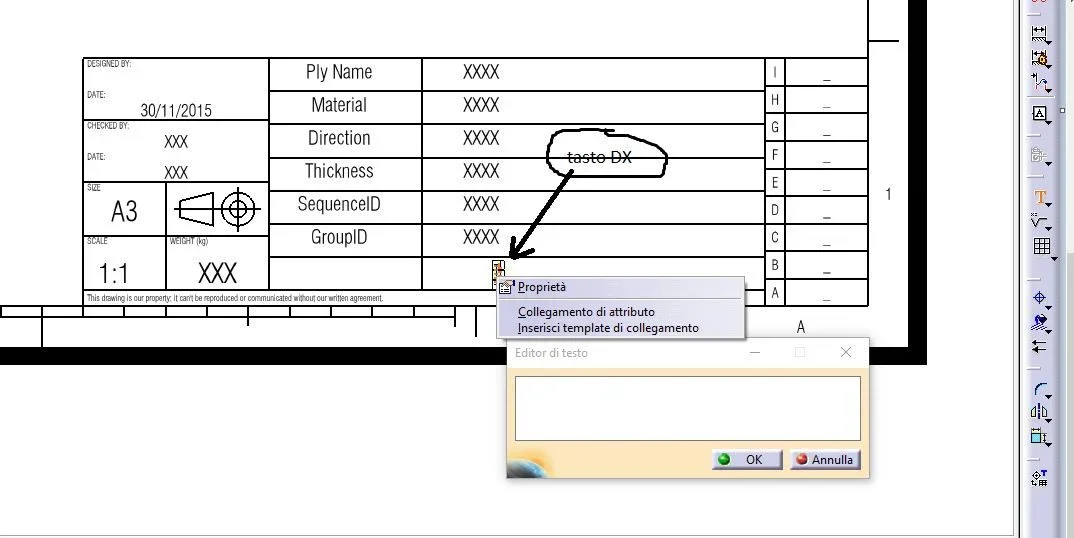

4) und beim Einfügen des Textes klicken Sie mit der rechten Maustaste (siehe beigefügtes Bild) und wählen Sie "Übermittelte Verbindung"
5) an diesem Punkt gehen Sie zum Fenster Ihres Katzenteils und klicken Sie auf die Variable, die Sie erstellt haben

wenn Sie das code_piece im catpart ändern.. das Design aktualisiert

ps. Das ist eine sehr fragwürdige Methode, aber ich weiß nicht genau, was Sie tun wollen und so erklärte ich die einfachste Methode. Die richtige Methode ist, dass xls Tabellen mit den verschiedenen "bom" Materialien zugeordnet werden.


Anhänge

  • Cattura.JPG
    68,1 KB · Aufrufe: 41
  • Cattura2.JPG
    91,6 KB · Aufrufe: 48
ps. Das ist eine sehr fragwürdige Methode, aber ich weiß nicht genau, was Sie tun wollen und so erklärte ich die einfachste Methode. Die richtige Methode ist, dass xls Tabellen mit den verschiedenen "bom" Materialien zugeordnet werden.[/QUOTE]Danke für Ihre Antwort. Ich versuche morgen den Code einzutragen und denke, ich habe kein Problem.
was ich tun möchte, ist, einen Cartiglio zu erstellen, indem er ihn aus dwg einfügt und alle Eigenschaften hinzufügt, die ich dann jedes Mal zurückrufen werde, wenn ich den Tisch mache.

Okay.
Danke, es funktioniert.
Es ist jedoch ein Verfahren, das nicht verwendbar ist, um einen Standard-Korpel zu schaffen, wie derselbe String in einen anderen Teil eingefügt wird. und erneut eine neue Zeichnung eines zuvor gespeicherten Cartiglio, mit allen Attributen, mit "neu aus" und Einfügen einer Ansicht, werden die Parameter nicht aktualisiert. :36_1_26:

xxfast schrieb:
Okay.
Danke, es funktioniert.
Es ist jedoch ein Verfahren, das nicht verwendbar ist, um einen Standard-Korpel zu schaffen, wie derselbe String in einen anderen Teil eingefügt wird. und erneut eine neue Zeichnung eines zuvor gespeicherten Cartiglio, mit allen Attributen, mit "neu aus" und Einfügen einer Ansicht, werden die Parameter nicht aktualisiert. :36_1_26:
Zum Vergrößern anklicken....
das Verfahren ist:

1) eine Basis erstellen. catpart und fügen Sie alle Ihre Variablen ein. Gewicht, Material, Code. usw.
2) eine Basis erstellen. Catdrawing und in den Stimmen des Associ den Wert der Variablen der Base.catpart mit "Link to Attribut"
3) aus der Datei --> speichern, Base speichern. Catpart und Base. Catdraw mit verschiedenen Namen passend für Ihre Nutzung

Zusammenfassung: Jedes Mal, wenn Sie eine neue Katze und eine neue Katze Zeichnung erstellen. öffnen Sie die beiden "Basis"-Dateien und ändern Sie den Namen mit "Saving Management"

Ich hoffe, ich war hilfreich.
dann gibt es die Methode mit xls Tabellen, aber es ist ein wenig kompliziert zu erklären

Okay. Vielen Dank für Siege.
Sobald ich versuche, es dir zu sagen.
Ich habe einen Zweifel...
im Rettungsmanagement muss ich die Option "unabhängiger Sparer aktiviert" aktivieren.
dann wäre es interessant, das System auch mit xls-Tabellen zu verstehen.

xxfast schrieb:
Okay. Vielen Dank für Siege.
Sobald ich versuche, es dir zu sagen.
Ich habe einen Zweifel...
im Rettungsmanagement muss ich die Option "unabhängiger Sparer aktiviert" aktivieren.
dann wäre es interessant, das System auch mit xls-Tabellen zu verstehen.
Zum Vergrößern anklicken....
Bye, nein... ohne unabhängige Rettung zu ermöglichen

Ich gehe zurück zu dieser Diskussion. .
sobald ich meinen Knorpel kreiere, öffne ich ihn, mit neuem Befehl mache ich meinen Tisch.
am Ende außer dxf werden die Tabelle und 2 dxf automatisch erstellt.
eine enthält meine Tabelle und eine der Details, die zum Hintergrund des Blattes gehören, dass jedes Mal, wenn ich zu löschen gehen muss.
Weiß jemand, wie man dieses Problem löst?
Danke.

Menü/Instrumente/Optionen/allgemein/kompatibilität/dxf/Quellen nur exportiert/current (anstelle aller)

Natürlich, wenn Sie mehrere Blätter haben, müssen Sie sie 1 zu einer Zeit exportieren
