Hallo alle,

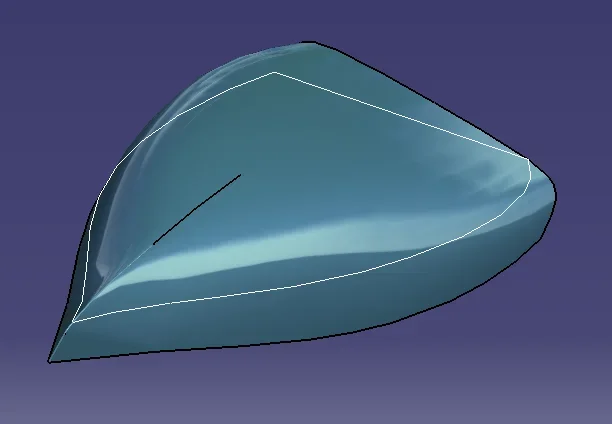

um auf den Oberflächen zu praktizieren, versuchte ich, diese schöne YouTube Video Tutorial die Erstellung eines parametrischen Rumpfes beschreiben.![CATIA V5 - [hull_v2.CATPart]_2013-09-14_22-15-52.png](https://3dcad.news/de/community/data/attachments/29/29460-6042143563d2affd4e6e12564a09dfb0.jpg?hash=YEIUNWPSr_ "CATIA V5 - [hull_v2.CATPart]_2013-09-14_22-15-52.png")
Vielen Dank für den Schöpfer des Videos, auch wenn Sie einige kritische Schritte überspringen.
was ich nach seinen Richtlinien getan habe (ich musste einige Schritte rekonstruieren) ist ein Rumpf mit Diskontinuität!
der Rumpf, der mit den verschiedenen Abschnitten (ohne Bügel daher) realisiert ist, hat bereits im unteren Mittelteil (siehe gelbe Linie im Verbindungsprüfer, obwohl die resultierende Oberfläche verdickt werden kann).![CATIA V5 - [hull_v4.CATPart]_2013-09-17_12-05-50.png](https://3dcad.news/de/community/data/attachments/29/29461-1916d5848cd42463570f20678dd34017.jpg?hash=GRbVhIzUJG "CATIA V5 - [hull_v4.CATPart]_2013-09-17_12-05-50.png")
Ich mag es nicht, die Symmetrie für den Filet im oberen Teil des Bogens zu verwenden, hätte ich eine Extrusion verwendet.
aber die Hauptfrage ist, warum er die gemeldeten Lösungen ausgewählt hat, vor allem jene pro Minute 3:06 und dass ich in der Figur präsentiere. in der Praxis kann ich nicht den richtigen Teil der Figur erzählen.![CATIA V5 - [hull_v4.CATPart]_2013-09-17_12-20-04.png](https://3dcad.news/de/community/data/attachments/29/29462-656fe714faea5fd2cc915ce813d69316.jpg?hash=ZW_nFPrqX9 "CATIA V5 - [hull_v4.CATPart]_2013-09-17_12-20-04.png")
Ich wollte Experten einige Ratschläge darüber stellen, bevor ich alternative Methoden versuche, die meine (kleine) Erfahrung lehrt. jeder Rat ist bekannt!
Grüße
Allego-Datei
