Dry SpaceClaim 2014

[Andrea - Overcam]

spaceclaim 2014 ist endlich verfügbar!


In dieser Veröffentlichung wurden vor allem Verbesserungen in Bezug auf Interoperabilität und schnelle Import/Korrektion vorgenommen.



einige Verbesserungen im Detail:

- direkte Öffnung von Dateien aus Outlook, ziehen Sie einfach in die Raum beansprucht Arbeitsumgebung

- 30% weniger Zeit, um Geometrien zu importieren dank Multi-Threading (mehr parallele Prozesse zum Import verschiedener Komponenten)

- Verbesserung der Funktion "Volumenextraktion", die es erlaubt, das extrahierte Volumen iterativ zu bearbeiten (z.B. ein extrahiertes Volumenface zu ändern, um ein bestimmtes Volumen zu erhalten)

- Verbesserung der Detailfunktionen, mit besonderem Bezug auf Schweißsymbole, Finishing, Toleranz, die jetzt wiederverwendet werden kann, wenn Sie Ihr eigenes Schema erstellt haben

- Import/Export von 3d pdf (Export war bereits in früheren Versionen vorhanden)

-Plug-in für ms Excel-Plug-in, um die durch Gleichungen verknüpften Dimensionen zu bearbeiten (z.B. a = b x 2, siehe Gruppen in der Raumauszeichnung)

- verbesserte Blechfunktionen:
a) Verbesserung der Falten bei geschnittenen Ecken, realistischer
b) Power-Auswahl-Tools (smarte Mehrfachauswahl) für Anschlussart (z.B. alle Falten auswählen, um den Innenradius gleichzeitig zu ändern)
c) Entwicklung von Trichtern (auch nicht genehmigt), Kegeln, etc. durch die "blend" Funktion vorher nicht geeignet für das Blatt ( zusätzlich zu den mächtigsten Werkzeugen von smo+ und logitrace, die Referenzsoftware für das Channeling und für den hvac Sektor, das Äquivalent des Hoepli-Rohrhandbuchs, kompatibel mit Raumanforderung)
d) es ist möglich, beidseitig teilweise Ausnehmungen für "Zähnen" Gelenke (Schedule) zu schaffen

- die mittlere Fläche kann als Referenz für Operationen verwendet werden, wie Verformung gegenüber dem geschaffenen Superifice, was besonders für Formen geeignet ist

- Möglichkeit, durch manuelle Auswahl einer Anzahl von Punkten, die die neue Oberfläche beschreiben, die Möglichkeit, abgetastete Oberflächen auszurichten und zu verbessern (z.B. für Zylinder)

- Überprüfung von Störungen dynamisch und interaktiv (um Kollisionen in Mechanismen zu überprüfen)

- dynamisches Simulationspanel über Algoryx, das auch Animation mit Keyshot Rendering hinzufügt



ein Zusammenfassungsvideo (auf Englisch): http://www.spaceclaim.com/de/mkting/singlevideoplayer.aspx?v=sc_2014_overview_c.mp4



[PiegatoreSolidworks]

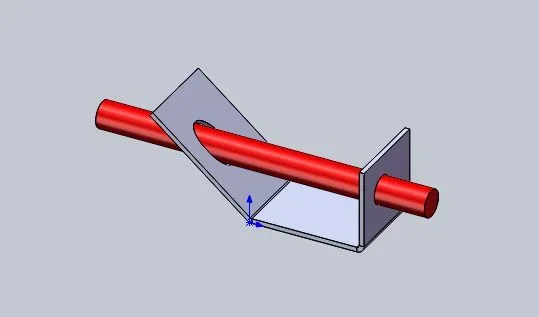

eine Frage: Beim Bohren eines Blattes auf der Oberfläche nicht senkrecht zur Lochachse gelingt es der Software, das normale Bohren zum Profil durchzuführen oder wie zuvor das Loch im "fresatura"-Stil ausführt? Danke für die Aufmerksamkeit.



[PiegatoreSolidworks]

eine andere Neugier: wenn ich äquidistante Löcher schaffen würde, die auf einem geschlossenen Profil von Linien und Raum beansprucht Bögen würde es tun? Ich dokumentiere im Internet und Youtube, aber ich fand keine Art von Feedback. .
Danke für die Aufmerksamkeit.



[Andrea - Overcam]

eine Frage: Beim Bohren eines Blattes auf der Oberfläche nicht senkrecht zur Lochachse gelingt es der Software, das normale Bohren zum Profil durchzuführen oder wie zuvor das Loch im "fresatura"-Stil ausführt? Danke für die Aufmerksamkeit.

Raumausdruck würde das Loch als abgeschrägtes Loch behandeln (als Fräsen), aber ich erkläre, wie zu vermeiden:
1) einmal die "erklärten", d.h. die Entwicklung, und die dxf erstellt wird erscheinen alle sichtbaren Linien und sogar die versteckten, so können Sie entscheiden, diejenigen zu löschen, die Sie nicht wollen (z.B. halten Sie das Loch "groß" durch Löschen der inneren Linien)
2) können Sie den Befehl "Projekt" und dann "Transport" verwenden, um die größere Odoide (größere Bohrung) zu schaffen und dann das Loch zu korrigieren
3) wurde der "Regel"-Befehl eingeführt, der es erlaubt, unerwünschte Schrägen zu korrigieren, aber in diesem Fall macht das abgeschrägte Loch (der gleiche Durchmesser des geneigten Zylinders), ist daher nur dann geeignet, wenn es kleine Ungenauigkeiten und fehlerhaft geneigte Zylinder gibt. das Instrument signalisiert jedoch alle diese Fälle, in denen die Entwicklung Doppellinien würde.
4) Sie können das Blatt regenerieren, indem Sie innen oder außen halten, bequem mit dem Befehl smo+ "Rekonstruieren Blatt"



[Andrea - Overcam]

eine andere Neugier: wenn ich äquidistante Löcher schaffen würde, die auf einem geschlossenen Profil von Linien und Raum beansprucht Bögen würde es tun? Ich dokumentiere im Internet und Youtube, aber ich fand keine Art von Feedback. .
Danke für die Aufmerksamkeit.

Sicher. Mit dem Befehl "Einstellen" können Sie die Option "crea series" auswählen, die Richtung (in diesem Fall das Profil) der Erstellungsserie wählen, dann die erste Komponente bis zur Position der letzten Komponente bewegen, an diesem Punkt wird die Gesamtstrecke (Achse) und Nummer (2) angezeigt, die Anzahl der Komponenten automatisch angezeigt werden Zahlenkomponenten, Schritt und Gesamtabstand. funktioniert besser, wenn das Profil geöffnet ist und wenn Sie einen Punkt in der Ankunftsposition der letzten Komponente erstellen. die gleiche Logik wird verwendet, um eine Reihe von Löchern, Feststoffen, Oberflächen oder Linien zu schaffen (Raumfahrt würde alles auf die gleiche Weise behandeln).



[PiegatoreSolidworks]

Sicher. Mit dem Befehl "Einstellen" können Sie die Option "crea series" auswählen, die Richtung (in diesem Fall das Profil) der Erstellungsserie wählen, dann die erste Komponente bis zur Position der letzten Komponente bewegen, an diesem Punkt wird die Gesamtstrecke (Achse) und Nummer (2) angezeigt, die Anzahl der Komponenten automatisch angezeigt werden Zahlenkomponenten, Schritt und Gesamtabstand. funktioniert besser, wenn das Profil geöffnet ist und wenn Sie einen Punkt in der Ankunftsposition der letzten Komponente erstellen. die gleiche Logik wird verwendet, um eine Reihe von Löchern, Feststoffen, Oberflächen oder Linien zu schaffen (Raumfahrt würde alles auf die gleiche Weise behandeln).

Ich meinte so etwas. .Es gibt nichts im Netz über die beiden Fragen, die ich dir gestellt habe. Gibt es ein explicatives Video oder könntest du es tun? (insbesondere um das gekippte Loch zu verstehen, aber auch die Serie).
weitere Frage: Was ist smo+?

Danke für die Höflichkeit, Marco.



[Andrea - Overcam]

Ja, ich habe verstanden. Sobald ich eine Stunde Zeit habe, erstelle ich ein Video/Bild, um mich besser zu erklären.
gleiche Sprache für die Reihe der Löcher (oder andere) entlang eines Pfades
smo+ ist ein zusätzliches Plugin, das von den Machern des "lamiera" Abschnitts mit einigen Funktionen entwickelt wurde, um Oberflächen zu entwickeln, einige typische Fehler der Blätter zu reparieren, etc.



[PiegatoreSolidworks]

Ja, ich habe verstanden. Sobald ich eine Stunde Zeit habe, erstelle ich ein Video/Bild, um mich besser zu erklären.
gleiche Sprache für die Reihe der Löcher (oder andere) entlang eines Pfades
smo+ ist ein zusätzliches Plugin, das von den Machern des "lamiera" Abschnitts mit einigen Funktionen entwickelt wurde, um Oberflächen zu entwickeln, einige typische Fehler der Blätter zu reparieren, etc.

Danke für den Moment!
aber verwenden Sie diese Software für die Arbeit?



[marcof]

Danke für den Moment!
aber verwenden Sie diese Software für die Arbeit?

no, overcam spaceclaim lo vende



[Andrea - Overcam]

Ja, wie Marcof sagt, bin ich ein Overcam-Techniker, Spaceclaim-Händler (insbesondere in Blech, Design, Entwicklung und Schneiden).

Ich fand 10 Minuten, um dieses Video zu machen:[video=youtube;ZCFYe2If5-o]http://www.youtube.com/watch?v=zcfye2if5-o[/video]Ich hoffe, es ist nützlich (ich habe nicht alle bisher aufgeführten Techniken gezeigt, aber nur das, was ich in diesem Fall am besten geeignet fühlte, d.h. die Technik der Projektion und des Ziehens mit Subtraktion).



[PiegatoreSolidworks]

Ich danke noch nicht für das Video, also mache ich es jetzt. Danke. wie ich auch von anderen Videos von youtube sehen konnte, scheint ich verstanden zu haben, dass diese Software sehr vielseitig ist, um den Flug von Dateien zu ändern, die vielleicht senden Sie den Kunden, aber die Tatsache, dass Sie nicht den Mast von Funktionen lässt verwirrt. Ich durch Gewohnheit Gebrauch, für Freizeit in Arbeitspausen, solidworks daher Raumanbetung scheint mir eine andere Sache. Beispiel Erfinder oder Solidedge Ich sehe genauso aus wie die, die ich benutze....
Jedenfalls ist es Raumbeanspruchung, zumindest am Auge, es zieht mich viel an! wirkt sehr intuitive und vielseitig



[Andrea - Overcam]

Bitte, ich tat es mit Vergnügen, in der Tat danke für die interessanten Fragen und Reflexionen.
sicherlich alle cad3d sind ähnlich, in dem Sinne, dass, was Sie erhalten ist ähnlich: ein 3d Modell
was ändert ist der Weg zu gehen, wie Sie zu diesem Modell, Schnittstelle und Funktionen erhalten. Aus dieser Sicht unterscheidet sich die Raumanforderung, die direkte Modellierung, viel (in gut und im Bösen) von anderen Cads als Solidworks, die stattdessen den Funktionsbaum (features based) verwendet.

die Tatsache, dass Sie den historischen Baum der verwendeten Funktionen nicht verwenden, macht es besonders geeignet, wie Sie richtig beobachtet, wenn dies nicht da ist, zum Beispiel beim Import eines Modells aus einem anderen Cad und Sie müssen es ändern. ein Projekt, das in der Raumanforderung realisiert wird und ein importiertes Projekt in der Raumanforderung sind genau identisch!!! Raum beansprucht behandelt sie genau so, seine Werkzeuge sind geeignet, um mit diesen Veränderungen zu umgehen, ähnlich wie der Ton geformt ist. Raumbeanspruchung ist auch für diejenigen geeignet, die nie einen traditionellen Cad verwendet haben und lernen wollen, für diejenigen, die Prototyping und Reverse Engineering tun.

Natürlich ist die Raumanforderung nicht geeignet, wenn ich einen anderen traditionellen Kad gut verwenden kann, erstelle ich einige komplexe Baugruppen (immer gleich), die in der besten und änderbaren Zeit (denn die Werkzeuge der Funktion basiert sind definitiv besser, assoziiert eine Verarbeitung, ein Loch, eine Schraube, eine Waschmaschine, ein anderes Loch).

Unsere Kunden, die Blechbearbeitung (Schnitt und Falten) Konto Dritte sind gut mit Platzbeanspruchung, und in parer mio gibt es keine bessere Software, um dies zu tun ( zusätzlich zu den niedrigen Kosten und Öffnung fast aller native Formate einschließlich caia 5 machen es ideal).



[nicolas74]

Ja, wie Marcof sagt, bin ich ein Overcam-Techniker, Spaceclaim-Händler (insbesondere in Blech, Design, Entwicklung und Schneiden).

Ich fand 10 Minuten, um dieses Video zu machen:[video=youtube;ZCFYe2If5-o]http://www.youtube.com/watch?v=zcfye2if5-o[/video]Ich hoffe, es ist nützlich (ich habe nicht alle bisher aufgeführten Techniken gezeigt, aber nur das, was ich in diesem Fall am besten geeignet fühlte, d.h. die Technik der Projektion und des Ziehens mit Subtraktion).

Hi.
Ich interessiere mich sehr für diese Raumfahrt, jetzt nutze ich den Erfinder. für Neugier, welchen Preis hat er mit dem Modulblatt?
Wenn ich den Besitzer mit dem Preis verlocken kann, bekommt vielleicht eine Lizenz...



[Andrea - Overcam]

Hi.
Ich interessiere mich sehr für diese Raumfahrt, jetzt nutze ich den Erfinder. für Neugier, welchen Preis hat er mit dem Modulblatt?
Wenn ich den Besitzer mit dem Preis verlocken kann, bekommt vielleicht eine Lizenz...

Hallo nicolas,
mehr als der Preis der Software definitiv niedrig, der interessanteste Aspekt ist die definitiv niedrigere After-Sales-Kosten im Vergleich zu komplizierter Software:
- Anzahl der notwendigen Kurstage
- Lernzeit benötigt, um "produktiv" zu sein
- notwendige Hilfe

diese Kosten im Allgemeinen "versteckt" nach mir weit über die Kosten der Software von ausgezeichneten (aber komplizierten) Programmen wie Proes oder ca... wie viele Tage lernen Sie? Wie viel kosten die Kurse? wie lange können Sie schnell genug entwerfen/entwickeln/document? Wie viel Hilfe benötigen Sie?
