Erstellen Sie eine gekippte Ebene

[alex369]

hallo zu all und gute Weihnachten zu dem ganzen Forum,
Ich sollte in caia eine gekippte Ebene im Vergleich zu denen der Referenz erstellen (um eine Richtlinie zwischen zwei in verschiedenen Positionen platzierten Profilen zu zeichnen) und derzeit ist die einzige Möglichkeit, die Winkel von eulero auszunutzen. Da dies eine präzise, aber träge Methode ist, gibt es keine schnellere Vorgehensweise?



[Vittorio]

hallo zu all und gute Weihnachten zu dem ganzen Forum,
Ich sollte in caia eine gekippte Ebene im Vergleich zu denen der Referenz erstellen (um eine Richtlinie zwischen zwei in verschiedenen Positionen platzierten Profilen zu zeichnen) und derzeit ist die einzige Möglichkeit, die Winkel von eulero auszunutzen. Da dies eine präzise, aber träge Methode ist, gibt es keine schnellere Vorgehensweise?

Hi.
Ich würde Ihnen gerne helfen, aber Ihre Erklärung lässt Platz für Phantasie. Haben Sie keine Bilder, die besser erklären als Worte?



[alex369]

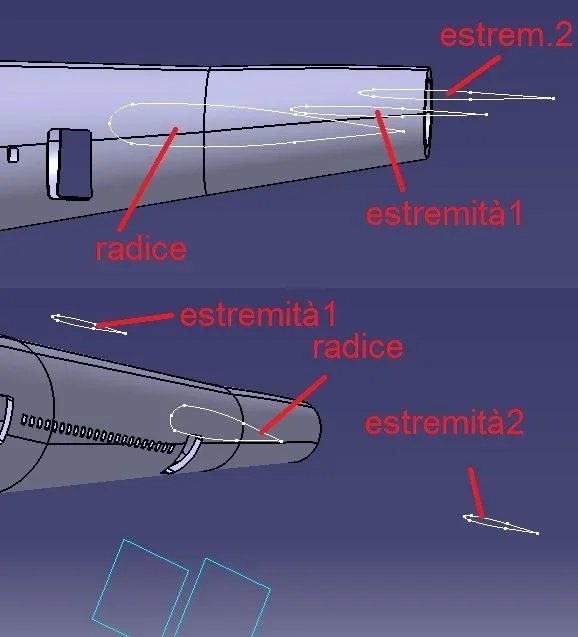

Ich lade dieses Bild hoch. In der Praxis muss ich die horizontale Heckebene des Flugzeugs mit dem massiven Mehrabschnitt erstellen. Ich habe die Profile bereits zu verbinden, das ist die zentrale Wurzel und die beiden Extremen (in Abbildung, Extremitäten1 und 2). das Problem ist, dass die Profile an den Enden, verglichen mit der Wurzel ein, höher platziert werden (Dihedron-Effekt des Flügels) und weiter zurück (Pfeilwinkel des Flügels), so dass ich nicht weiß, welchen Plan ich setzen, um die Leitlinien für den soliden Mehrabschnitt zu verfolgen. denn jetzt, wie ich bereits im ersten Beitrag geschrieben habe, war die einzige "Remedium" gefunden, einen neuen Plan zu erstellen, der von einem neuen Referenz terna (enthalten von den wichtigsten rotierenden Eulero-Winkeln).
Gibt es eine einfachere und schnellere Methode?



[Vittorio]

Ich lade dieses Bild hoch. In der Praxis muss ich die horizontale Heckebene des Flugzeugs mit dem massiven Mehrabschnitt erstellen. Ich habe die Profile bereits zu verbinden, das ist die zentrale Wurzel und die beiden Extremen (in Abbildung, Extremitäten1 und 2). das Problem ist, dass die Profile an den Enden, verglichen mit der Wurzel ein, höher platziert werden (Dihedron-Effekt des Flügels) und weiter zurück (Pfeilwinkel des Flügels), so dass ich nicht weiß, welchen Plan ich setzen, um die Leitlinien für den soliden Mehrabschnitt zu verfolgen. denn jetzt, wie ich bereits im ersten Beitrag geschrieben habe, war die einzige "Remedium" gefunden, einen neuen Plan zu erstellen, der von einem neuen Referenz terna (enthalten von den wichtigsten rotierenden Eulero-Winkeln).
Gibt es eine einfachere und schnellere Methode?Anhang anzeigen 354

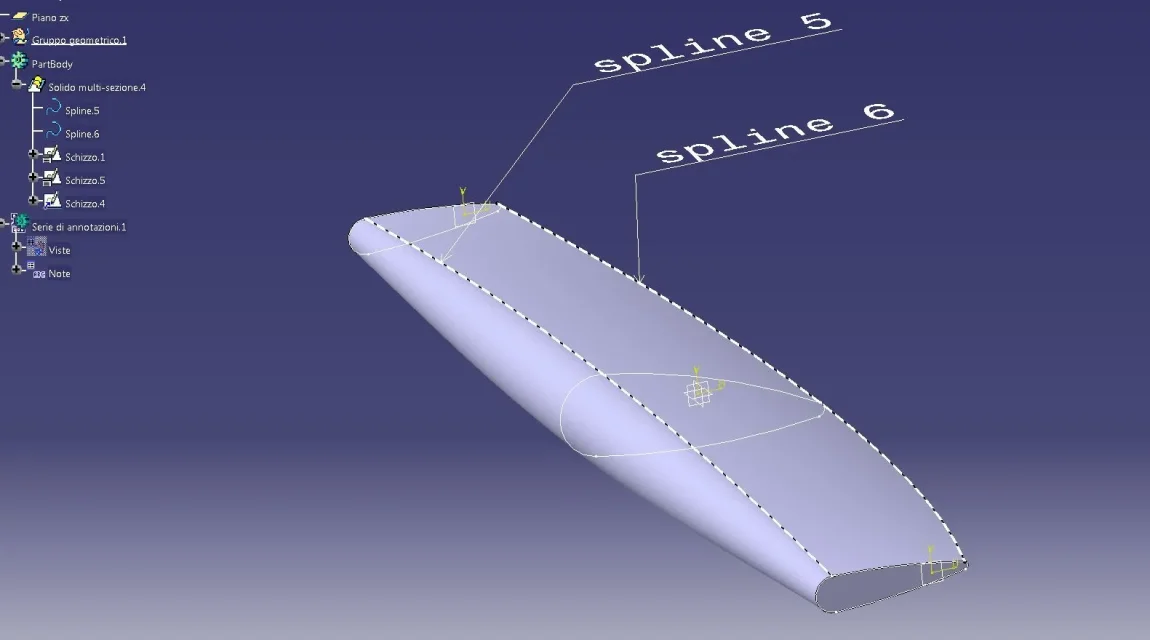

Hallo, ich habe versucht, Ihr Modell zu simulieren
Verzeihung, aber ich kann nicht verstehen, warum Sie den Plan brauchen, um die Richtlinien zu definieren?. Wenn Sie wirklich die Richtlinien brauchen. (Sie können auch ohne es in der soliden Multi-Sektion) können Sie eine 3d Spline bauen, aber vielleicht habe ich Ihr Problem missverstanden?

Hi.
