Stück seiner superficie Hündin

[Valentina Bellan]

Hallo an alle, die ich neu im Forum bin, mein Name ist Valentine ist ein Vergnügen, oft Sie von Hilfe gewesen.
Ich habe ein kleines Problem beim Waschen einer gekrümmten Oberfläche, verwenden Sie rhino 4.0

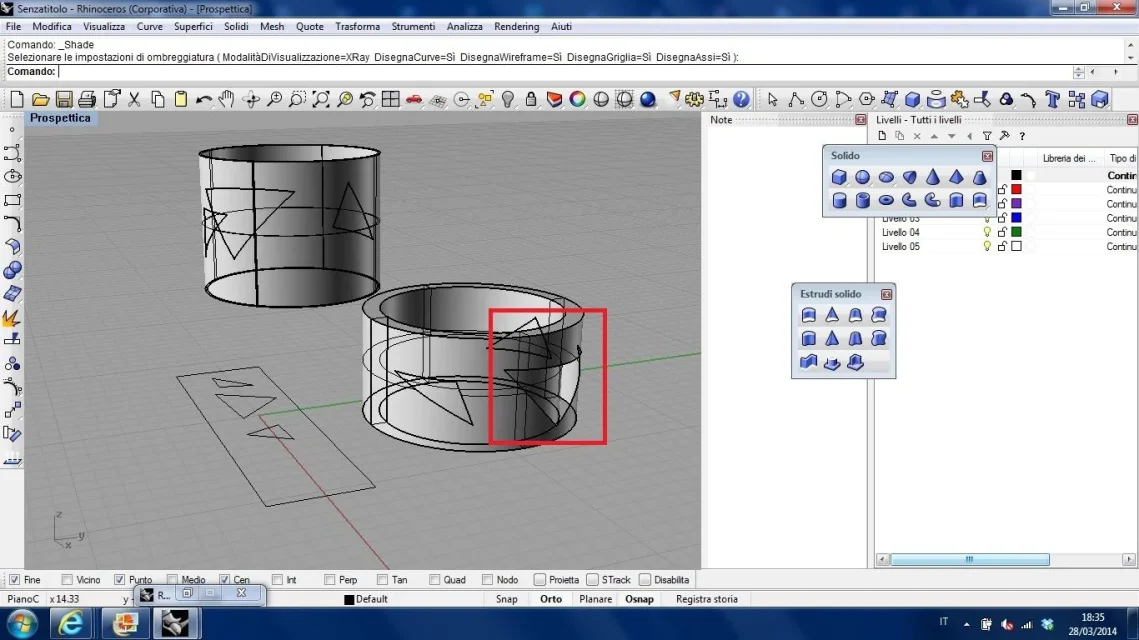

Ausgehend von einem Zylinder mit seiner Dicke habe ich die uv-Kurven auf seiner Außenfläche aufgetragen, aber ich kann nicht die Waschungen erstellen, versuchte ich zu extrudieren, um einen boleschen Unterabschnitt zu bilden, aber die Achse, auf der die Extrusion anhebt, ist die vertikale z. Ich versuchte auch, die Unterteilung mit dem Isocurve (rotes Quadrat) und auf der Außenfläche habe ich es geschafft, aber auf der Innenseite offensichtlich nicht. Wie zu tun?



[giovanni.a]

Hallo, Valentin.
haben Sie überprüft, dass der perforierte Zylinder tatsächlich ein fester ist? Wenn nicht, verbinden Sie die Oberflächen. (oder rekonstruieren es durch Entfernen vom Zylinder der mit dem Radius gleich dem Loch)
Was die mit dem Boolean zu subtrahierenden Feststoffe angeht, so müssen Sie auch überprüfen, ob die extrudierten Objekte fest sind und dies nach der Auswahl der Kurven (Triangoli) auf der äußeren Sup. des Zylinders, Anklicken auf die Richtung, dann stellen Sie die senkrechte zur zu bohrenden Oberfläche, dann auf zwei Seiten =si und solid =si.
Ich hoffe, ich war klar.
(um zu erreichen, dass die Löcher senkrecht zu den Oberflächen sind, müssen Sie sicherstellen, dass die Extrusionsrichtung parallel zu einer horizontalen Geraden ist, die für die Mitte jeder Figur und für die vertikale Achse des Lochzylinders verläuft. )

Lass es uns wissen.
