Hallo alle,

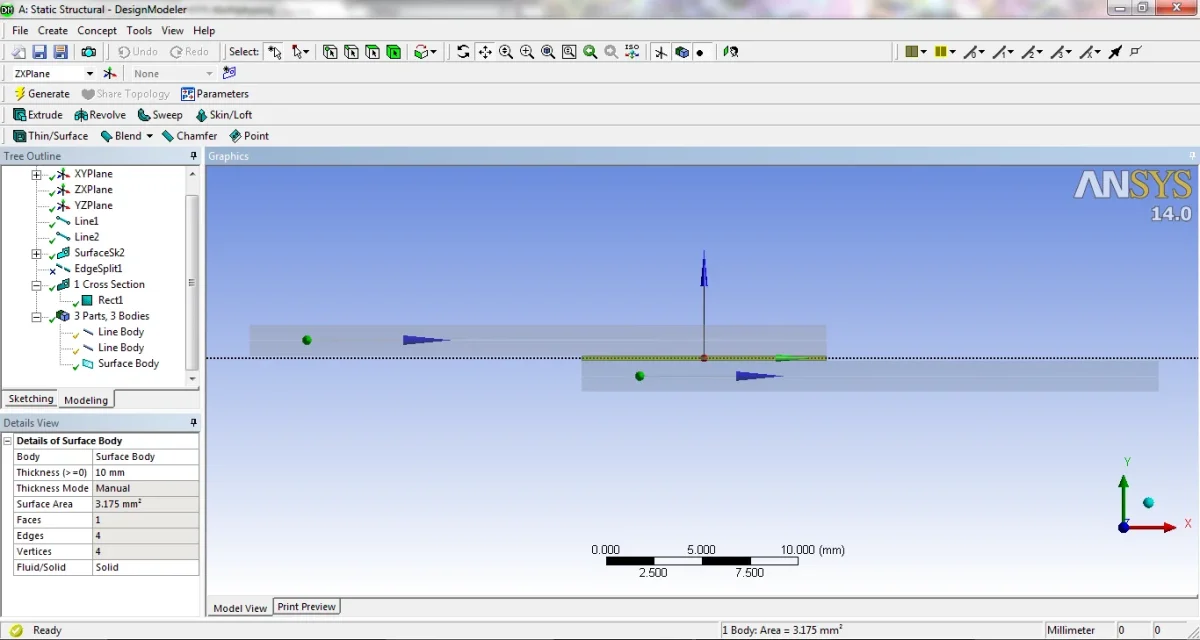

Zunächst frage ich Sie mein Problem: in ansys workbench mechanisch insbesondere in einer Strukturanalyse 3d, habe ich drei Körper geschaffen: zwei Linienelement mit seinem rechteckigen Querschnitt, während ein Drittel eine einfache Oberfläche mit Dicke > 0 ist, sowie in Abbildung
die Studie plant, einen Kopf zu fixieren und eine Kraft auf eine andere anzuwenden, um die steigenden Spannungen im Verbindungselement zu bewerten.
Mein Problem betrifft die Verbindungen der drei Körper, indem es versucht, zum Beispiel eine Verbindung zwischen dem ersten Element an der Oberseite und dem oberen Rand der Oberfläche zu schaffen, was geschieht:
- "manuelle Kontaktregion" unterstützt nicht den Leitungskörper oder nimmt sie vielmehr als Ziel, erreicht aber keine Konvergenz.
- "manuelle Netz" Verbindung unterstützt keinen Leitungskörper als Ziel für die Verbindung.
- "festes Gelenk" schafft zu viele starre Zwänge zwischen den Körpern und nichts bewegt sich.
- "Punktschweißen", wie oben.

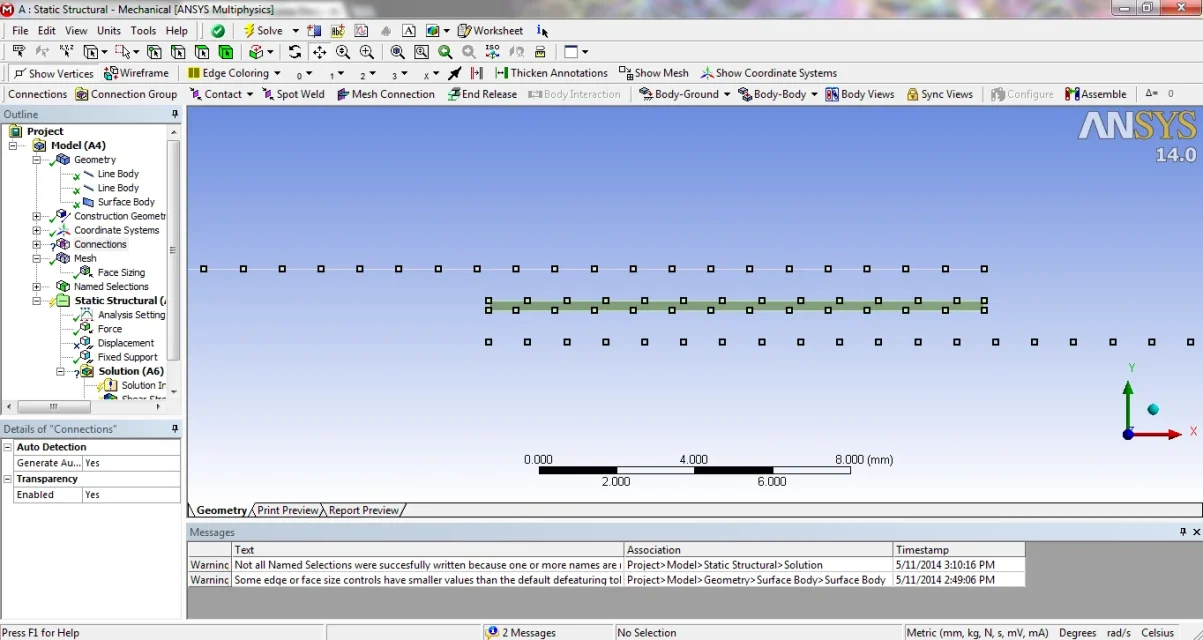

wenn ich den Zeilenkörper und Oberflächenkanten mit dem Spaltkantenbefehl in dm spalte, um eine Reihe von Vertikeln zu erstellen, um die Verbindung von Bild zu machen:
dies gelernt, nehme ich an, dass das Ideal wäre, die einzelnen Knoten durch eine gleiche Anzahl von "Punktschweißen" so zu verbinden, dass die Ausdehnung des Materials den Abstand zwischen den verbundenen Knoten hält, vielleicht die Anzahl der Divisionen zu dem Unendlichen bringen;
Aber Sie verstehen, dass ich eine Ewigkeit setzen würde, um alle erstellten Knoten einzeln zu verbinden. ergo, haben Sie eine Lösung, um diese Art von Gelenk zu machen? irgendein Trick, alles, was mir den Aufwand spart, 1000 verschiedene Schweißnähte für jeden einzelnen Knoten zu erstellen?
Vielen Dank im Voraus!!
