[ROCKING]

Hallo jeder mein Name ist lorenzo und ich mache eine Aufgabe, einen Flaggenkran mit Ziehung für eine Prüfung zu überprüfen.
mein Zweifel ist in der einfachsten Verbindung zwischen Spalten- und Spalten-Tirant zu bauen, da im Projekt die Spalte ein Rohrprofil aufweist.
In der Realität wurde dies mit einem ipe-column-Schweißen mit einer Art Fräsen auf dem ipe gemacht, um das runde Profil der Säule zu umgeben, während in der Dieb-Säule zwei Taschentücher zwischen den beiden Elementen verschweißt wurden.
Da ich nun die Struktur schematisieren und histisch lösen musste, nahm ich die Scharniere in diesen beiden Punkten an.
Ich wollte wissen, ob jemand weiß, wie man die Elemente dann mit einer Schraubverbindung verbindet, unter Berücksichtigung der Schweißung zweier Taschentücher auf einem runden Profil weiß ich nicht, wie machbar es ist.

Vielen Dank!!



[gerod]

Zeichnung, Muster, etwas zu besser verstehen!
Danke.



[ROCKING]

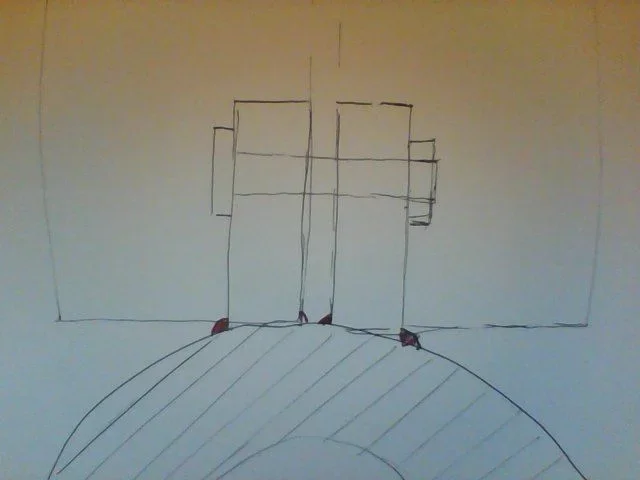

hallo, während dank der ersten Bild ist das Schema und in rot Ich markierte die Punkte in Fragedann das Muster, wie ich dachte, es zu lösen, aber ich weiß nicht, ob Schweißnähte in rot zwischen Taschentuch und rund möglich sind, weil es nicht eine perfekte Verbindung zu t....was nützliche Bereich ich zu betrachten gehen?Dies ist zwischen ipe und Rohr



[gerod]

bei dem max werden Sie 3 Schweißnähte auf den Taschentüchern machen, einer der beiden Innenräume wird wenig wahrscheinlich für den Raum.
Ich empfehle den Lösungen anderer Fahnenkrane ein Auge zu geben, um zu verstehen, wie andere lösen.
Zum Beispiel könntest du das Ipe formen.



[pollo]

Sie können alles tun, aber in der Regel bevorzugen Sie, die Flagge mit der Säule über die Verbindung mit Flanschverbindungen zu verbinden, um nicht zu realisieren Schweißen im Hof.
Hi.



[meccanicamg]

Schweißnähte von rechteckigen Platten auf einer Runde sind die Dinge, die besser sind als alle anderen Schweißnähte, weil Sie genug Platz schaffen, um das Schweißen durchdringen zu lassen.

Jedoch in Ihrem Fall ist es wahr, es wäre besser die mobile Krawatte, dass Sie es regieren, wenn Sie es brauchen, sonst erhalten Sie eine Platte auf der Säule und eine Platte auf der Flagge und setzen die Krawatte auf sie mit einer Schraube auf der Seite.
folgen Sie dem Eurocode 3, der sowohl für Schweißnähte als auch für Bolzen, die für Stifte Kontrollen und Größen gibt.



[ROCKING]

Vielen Dank, dass so viele Leute... in der Tat mit einem Profi sagen mir, dass Schweißnähte zwischen rund und Platte kann getan werden, weil es genug Platz!
