ing.nico
Guest
Guten Morgen.
Ich bin eine absolute Neophyte von Abaqus, Software, die ich begann nur als Eingabedatei-Generator zu senden, um einen Code, den ich für endliche Elementanalyse geschrieben.
Vorher Ich habe immer als Vorverarbeitungsprogramm den Gid verwendet, aber jetzt für Kompatibilitätsanforderungen mit Kollegen muss ich Abaqus verwenden.
für die ersten Experimente musste ich einfache Geometrien (Prismen, Zylinder, ...) aus nur einem Teil verwenden: Ich entwarf den festen, definierte die Eigenschaften des Materials, machte die Montage, die Schritte, das Mesh, den Job und machte die Eingabe schreiben. Dann reinigte ich die Eingabedatei und las sie auf meinen Code.

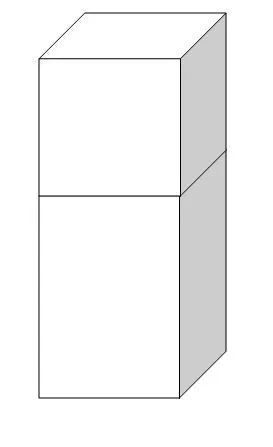

Aber jetzt muss ich eine etwas komplexere Geometrie implementieren: ein Prisma aus zwei Materialien auf der anderen.
se vado a realizzare la geometria costruendo due parti e sovrapponendole quando vado a generare il file di input non mi crea una numerazione unica e continua per tutte le due parti ma una per la prima e una per la seconda:
*heading
** job name: multon_reat model name: model-1
** generated by: abaqus/cae 6.10-1
*preprint, echo=no, model=no, history=no, contact=no
**
** parts
**
*part, name=acciaio
*end part
**
*part, name=cls
*end part
**
**
** assembly
**
*assembly, name=assembly
**
*instance, name=acciaio-1, part=acciaio
0., 0., 0.08
*node
1, 0.0199999996, 0.0199999996, 0.00999999978
2, 0.0199999996, 0., 0.00999999978
...
1526, 367, 86, 31, 87
1527, 367, 64, 161, 170
*nset, nset=_pickedset2, internal, generate
1, 373, 1
*elset, elset=_pickedset2, internal, generate
1, 1527, 1
** section: section-1
*solid section, elset=_pickedset2, material=material-1
,
*end instance
**
*instance, name=cls-1, part=cls
*node
1, 0.0199999996, 0.0199999996, 0.0799999982
2, 0.0199999996, 0., 0.0799999982
...
11527, 1894, 1925, 1854, 1855
11528, 1503, 607, 1777, 2422
*nset, nset=_pickedset2, internal, generate
1, 2434, 1
io vorrei invece che tutti i nodi risultassero in un unica numerazione come tutti gli elementi.
la scelta del materiale verrà fatta poi all'interno del mio programma: se il punto è sopra una certa quota allora sarà in un materiale viceversa nell'altro caso.
ciò che mi importa è quindi riuscire a dividere il mio prisma totale in due parti (una associata ad ogni materiale) in cui sia presente tra di loro il bordo piano di separazione. questo facendo però generare un file di input tutto conseguente e non diviso per parti.
se riuscissi a risolvere questa questione potrei eseguire l'analisi senza apportare modifiche sostanziali al codice.
