Urgente Oberfläche mit variabler Blase und sinusförmiger Kurve

[giannifrullo]

Hallo, Leute.
Ich wurde gebeten, eine organische Oberfläche zu modellieren, die einen Megapool decken muss.
begann in revit, aber sehr begrenzt und ich möchte in rhino passieren.
das Problem und dass cmq nicht konzeptionell wissen, wie man

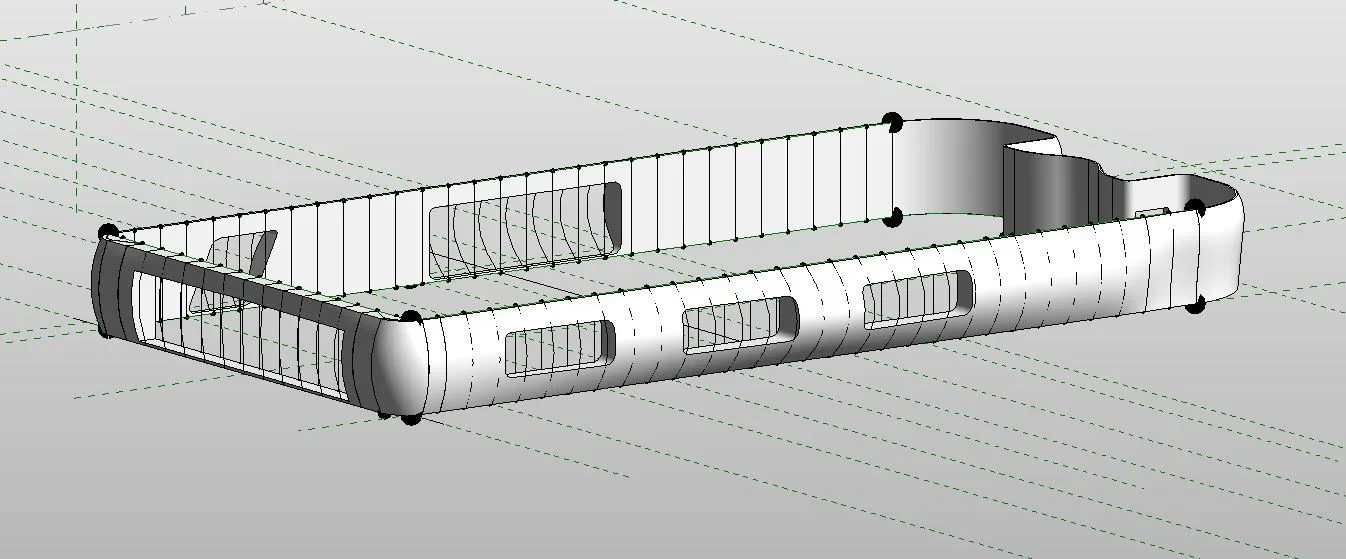

wie von der Befestigung I modeled diese Oberfläche, die feste Basis und Faltenbalg von 150mm und variablen Abschnitt mit Zentralpunkt von 500mm und endet mit dem größeren Abschnitt bis 14000 centr.
jetzt das Problem und dass wir nicht die Mitte des Abschnitts auf halber Höhe haben wollen, aber wir wollen eine sinusförmige Kurve ausgehend von der Mitte, die hinauf geht und zurück in die Mitte und dann wieder zurück gehen.
Ich hoffe, ich habe es erklärt.
der Prospekt zeigt gut, was ich versuche zu tun
Ich frage mich, ob es eine Methode gibt oder Sie das ganze Handbuch tun müssen.
Danke.



[mariuss.r]

Hallo, Leute.
Ich wurde gebeten, eine organische Oberfläche zu modellieren, die einen Megapool decken muss.
begann in revit, aber sehr begrenzt und ich möchte in rhino passieren.

Danke.

Wenn ich richtig verstanden habe, wollen Sie eine "Bomben" Wand mit "maximale Bombierung" Punkt nicht auf der gleichen Höhe entlang des gesamten Umfangs, sondern auf verschiedenen Höhen in bestimmten Punkten erstellen.

ein Verfahren könnte fe2rail sein, das den Kurvenabschnitt in den signifikanten Punkten der beiden Trajektorien zieht.
Durch die Aktivierung der Geschichte ist es möglich, die Kurve zu ändern (durch Kontrollpunkte) die Änderung der Oberfläche automatisch zu haben, so dass Sie nicht neu zu gestalten und Abschnitte, wenn die Oberfläche nicht die gewünschte ist.

Eine andere Methode könnte die Verwendung von Blendoberfläche sein.

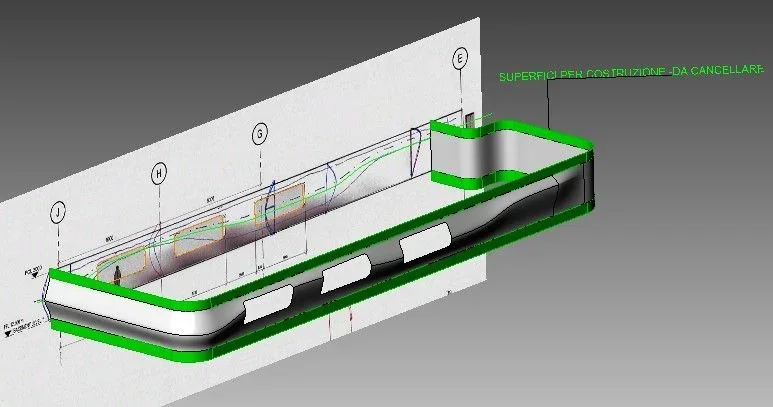

1 - Zeichnungen im Anlagenprofil des Umfangs

2- eine Kurve, die idealerweise den Trend der "maximalen Bombierung" darstellt.

3 in der Anlage eine neue Kurve vorbereiten, die den Versatz der Perimeterkurve (wo die Wände gerade bleiben, müssen Sie korrigieren)
, der Offsetwert stellt das maximale "Bombing" dar, das Sie geben möchten.

4- Erstellen Sie eine Extrusionsfläche mit Punkt 2 Kurve, auf der Sie Punkt 3 Kurve projizieren.

5- Extrudieren Sie die Profilkurven, die im Plan unten (Kurve 5.1) die in der Decke oben (Kurva 5.2).

6 eine extrudierte Oberfläche mit der projizierten Kurve von Punkt 4 nach unten erzeugen

7- Blend Oberfläche zwischen Oberfläche 5.2 und 6

8-Mischfläche zwischen Punkt 5.1 und 7.

Aktivierung der Geschichte wird automatisch editierbar.

ps : Sie tun es, bevor Sie es schreiben:



[Tristan]

Ich wurde gebeten, eine organische Oberfläche zu modellieren, die einen Megapool decken muss.
begann in revit, aber sehr begrenzt und ich möchte in rhino passieren.

Wissen, wie man benutzt Dynamo, Ich denke, wir können auch mit Revit tun



[giannifrullo]

Wissen, wie man benutzt Dynamo, Ich denke, wir können auch mit Revit tun

gelöst durch Erstellen verschiedener Abschnitte und Verbinden mit Loft
Dank der Zusammenarbeit
