Bearbeitete Schweißdarstellung

[Gripano]

Hallo alle, ich bin neu im Forum. Ich öffne dieses Forum, um eine Frage zu stellen, die Gegenstand von Diatribe in unserem technischen Büro war. Wir haben zwei Stücke miteinander verschweißt: dann stecke ich sie in die Maschine, indem ich auf die Seite spioniere, wo sie verschweißt wurden. Welche Linien sehe ich in der Zeichnung? weil eine Frage zwischen der "alten Schule" eröffnet wurde, die eine Version unterstützt, und wie automatisch es aus cad 3d kommt. Ich drücke, dass ich den Erfinder 2010 nutze und neige dazu, das tausendfache Löten nicht zu verwenden, weil oft die Wiedereröffnung des Designs verloren geht.

Danke.

Hi.

Marsch



[Tequila]

Ich benutze die dritte Ansicht unten, die, wo Sie die gestrichelte Linie der Dicke der Platte sehen.
Andere Male verstecke ich alles.
Verlassen der Linien der Schweißnähte erzeugt nur visuelle Gleichgültigkeit und wenn Sie Quoten setzen, können Sie auch falsche Grafikeinheiten bearbeiten.
arbeiten mit großen geschweißten Schreinern und Umgang mit Schweißnähten jeden Tag, versuche ich immer, dem Bediener das Design, das ich kreiere, zu verbergen, was nicht benötigt wird.



[meccanicamg]

die letzte Version wäre die visuell sauberer, aber ohne Schatten des Zweifels ist die zweite Darstellung die wahrheitsvollste, weil das Schweißen die Diskontinuität verursacht. Am Ende denke ich, dass Sie verwenden, was die Software standardmäßig macht.
Es ist auch wahr, wenn Sie eine Zeichnung für den Zimmermann machen Sie die beiden mit dem millepiedi und für die Mühle machen die drei



[gil]

Hi.

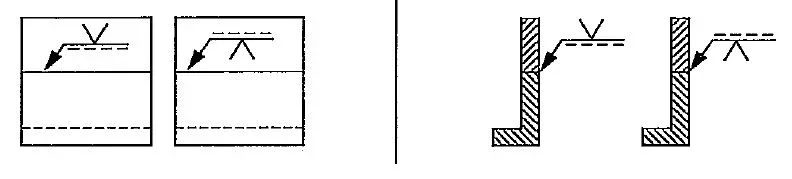

Ich beziehe mich auf die Norm uni en 22553 "Vertretung symbolisch für Schweißnähte auf dem Design", die im Fall ähnlich wie Ihre Verschreibungen wie unten.

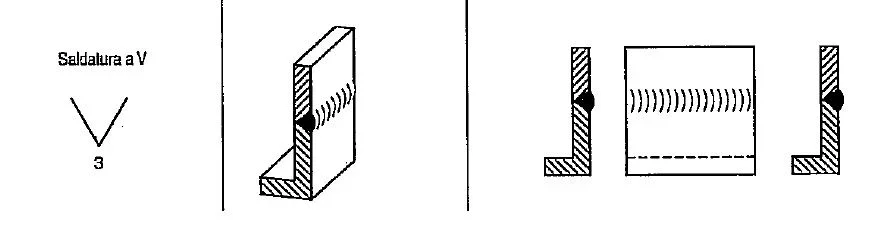

alternativ erlaubte schematische Darstellung.
Im Falle von internen Dokumenten erlaubt die is9001 Gesetzgebung jedoch, dass die Schweißstellen interne symbolische Darstellungen verwenden, d.h. es kann fast wie Sie wollen, vorausgesetzt, die Wahl wird in der Firmendokumentation (wps) dokumentiert und ist stabil, d.h. es wird nicht jedes Mal geändert.

Diese „wie Sie wollen“ übersetzt natürlich oft in „wie der angenommene Cad schlägt“ weil, wenn der Designer alles von Hand remake muss, sie zurückkehren, um die Möglichkeit des menschlichen Fehlers zu erhöhen. und was kaufst du dann?

Abschließend können Sie für interne Zeichnungen einen der drei Vorschläge wählen, die Sie gemacht haben, solange es Ihr Standard als Wps wird, und natürlich vorausgesetzt, es ist klar für Schweißer.



[meccanicamg]

verglichen mit der Norm ist dies jedoch ein besonderer Fall, weil das Schweißen mit den Platten gefräst wird und das Tausendfache des Rohschweißens nicht mehr sieht



[gil]

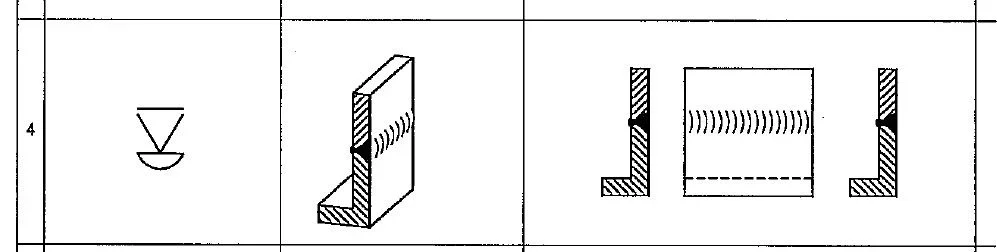

die Vorschriften bei Spion scheint die Repräsentation nicht zu ändern. In der Tat das von der Norm extrapolierte Beispiel bei schrägem v Schweißen mit Wiederaufnahme.
wie es scheint (frisch oder anders) scheint nicht relevant für den Zweck der Darstellung.



[meccanicamg]

Ich habe nie so viel in die Frage geblickt, aber es scheint mir, dass die Darstellung eines Schweißens immer ein Schweiß ist, also mit der Hirse. Ich denke, alles liegt im Ermessen des Designers.



[Gripano]

Dank allen für die Antworten gegeben. Ich habe eine "Akademie" Frage gestellt. was genau die Norm verschreibt, so dass ich meine Vorgesetzten (die die Professoren der Situation taten, während nicht) präzise Antworten geben kann. Jetzt sammle ich alle angegebenen Indikationen und gehe auf den Grund der Sache. Es ist dann klar, wie ich oben lese, dass gute Gestaltung ist, was für diejenigen, die es bauen müssen, so dass das ultimative Ziel ist, aber das ist eine andere Rede.

Danke.

Hi.
